2024-05-30
027077

Inserimento nervatura | Definizione segmentale individuale delle larghezze di collaborazione

Definisca la larghezza delle ali delle nervature a T individualmente per segmento. Integrazione dell'armatura di superficie.

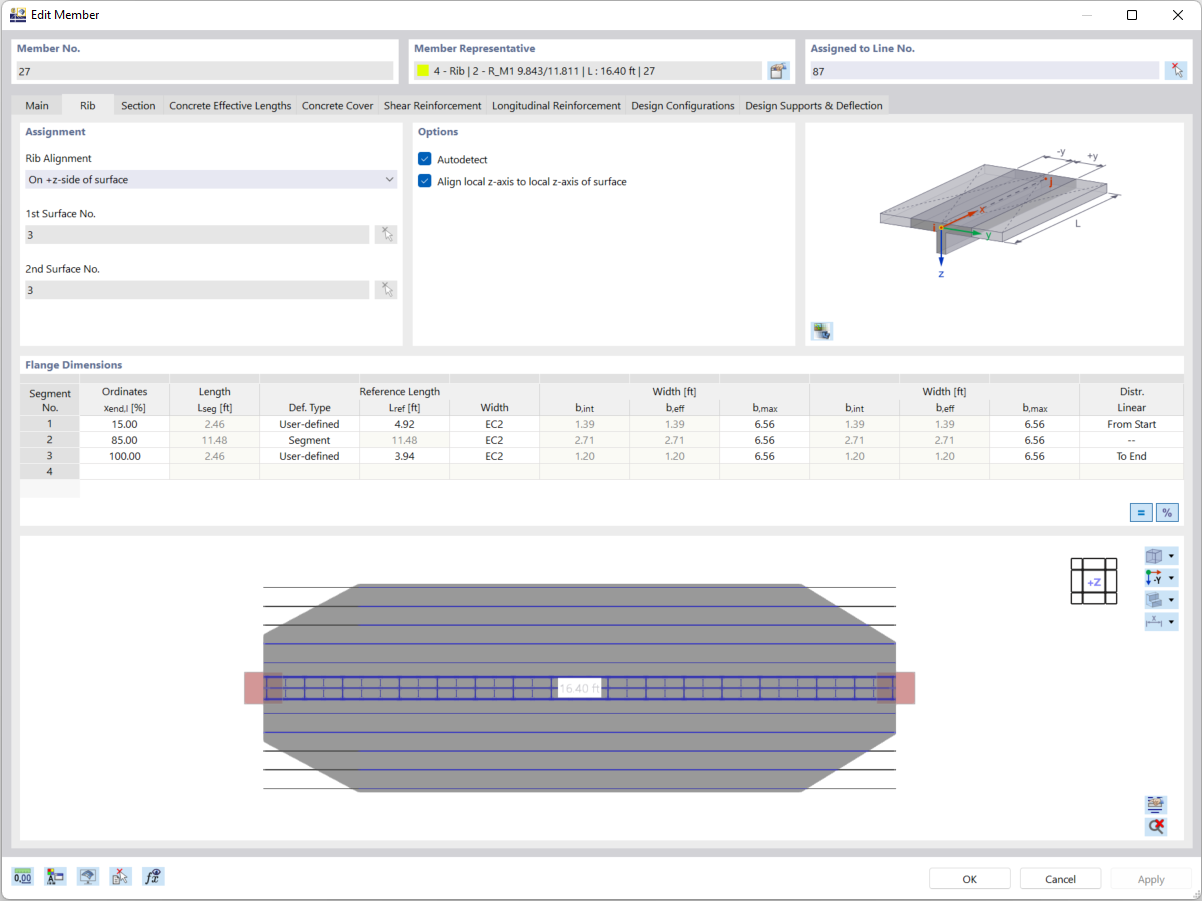

L'immagine mostra le opzioni di input per le nervature nelle verifica calcestruzzo, in cui è possibile definire la larghezza efficace delle nervature del solaio. In un'asta, le diverse larghezze possono essere adattate mediante segmentazione, con una transizione che può essere scelta come graduale o lineare. Inoltre, è possibile specificare che l'armatura della superficie sia integrata come armatura del piatto.
Usato in
2025-03-26
026975
Definizione individuale segmentata delle larghezze di flangia composte delle nervature
Definizione di diverse larghezze di flange di travi a T per l'integrazione nella progettazione di nervature in calcestruzzo.
L'immagine mostra la definizione della larghezza efficace delle piastre per travi-piastra all'interno di un'asta singola. Le diverse larghezze dell’ala possono variare per segmento, e la transizione tra di esse può essere a gradini o lineare. Durante la progettazione nervature in calcestruzzo armato, l'armatura di superficie definita è integrata come armatura dell’ala.
2024-05-30
020841
Piastra in calcestruzzo armato con nervatura
Modello di una lastra in calcestruzzo armato con nervatura e trave emergente in fase fessurata II
L'immagine mostra un modello di piastra in calcestruzzo con nervatura integrata, rappresentata nello stato fessurato II. Il nervature sporgente è chiaramente visibile e illustra le deformazioni sotto carico. La rappresentazione visiva si concentra sulla stabilità strutturale nello stato fessurato e trasmette informazioni essenziali sulla deformazione del materiale.
Usato in
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 6
Numero di linee 7
Numero di aste 1
Numero di superfici 1
Numero di casi di carico 2
Peso totale 16,500 t
Dimensioni (metriche) 6.000 x 5.000 x 0.350 m
Dimensioni (imperiali) 19.69 x 16.4 x 1.15 feet
Versione del programma 5.25.01
