Le arcare Z sono utilizzate per sostenere un tetto in metallo a falda unica. L'immagine mostra la configurazione strutturale e l'interasse delle arcare che garantiscono stabilità e distribuzione del carico.
Le arcare Z sono utilizzate per sostenere un tetto in metallo a falda unica. L'immagine mostra la configurazione strutturale e l'interasse delle arcare che garantiscono stabilità e distribuzione del carico.
2023-04-26
040195

Tegoli a Z su tetto a una falda

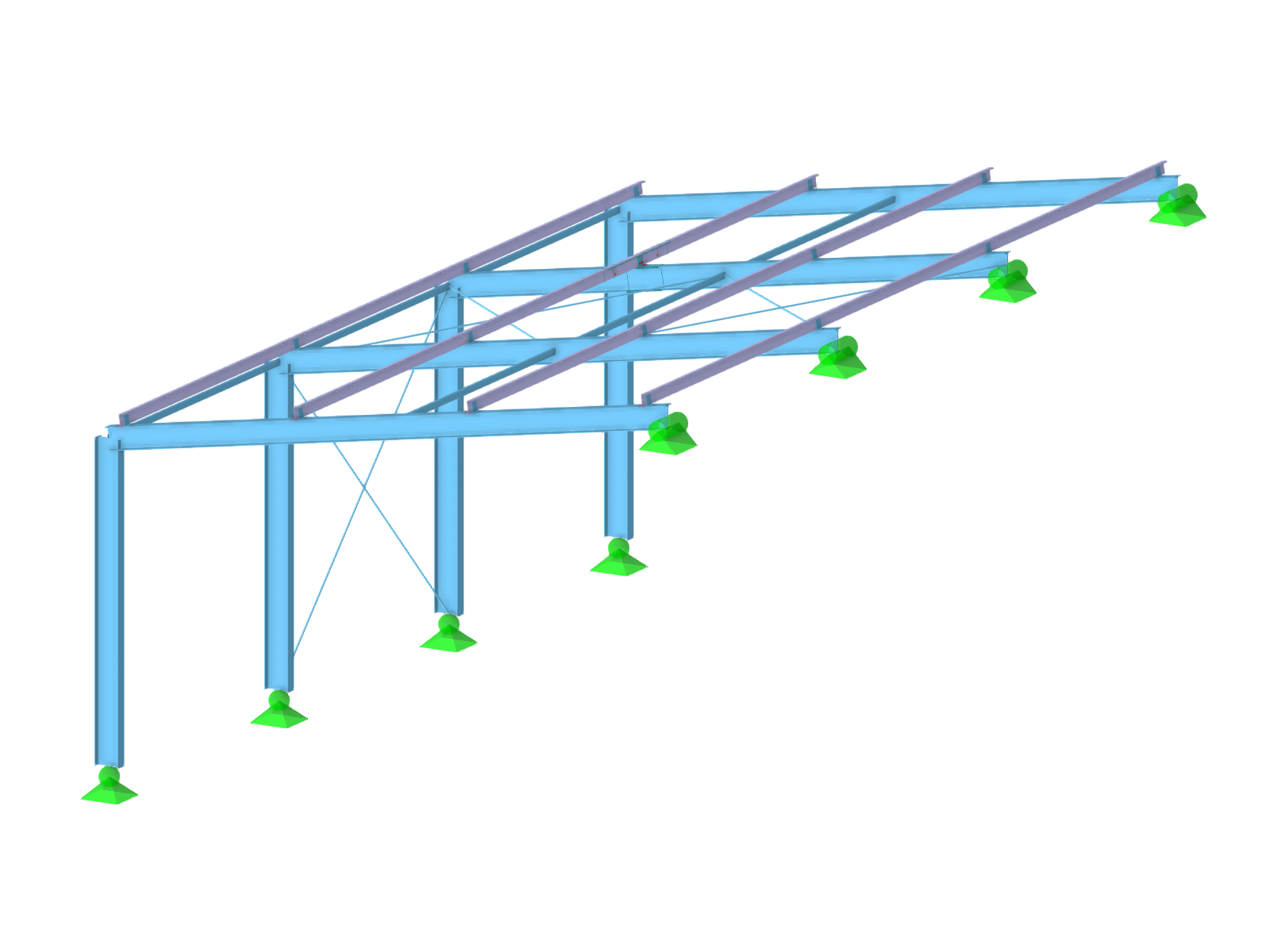

Le arcare Z sono utilizzate per sostenere un tetto in metallo a falda unica. L'immagine mostra la configurazione strutturale e l'interasse delle arcare che garantiscono stabilità e distribuzione del carico.
L'immagine illustra l'applicazione delle arcaree a Z su un tetto monopiano, evidenziando il loro ruolo nel supporto del sistema di copertura. Queste arcaree sono fondamentali per distribuire i carichi e mantenere la stabilità della struttura del tetto. Il loro posizionamento sul tetto inclinato facilita un efficiente trasferimento dei carichi e l'integrità strutturale.
Usato in
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 92
Numero di linee 88
Numero di aste 88
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 0
Peso totale 4,309 t
Dimensioni (metriche) 9.796 x 6.600 x 15.370 m
Dimensioni (imperiali) 32.14 x 21.65 x 50.43 feet
