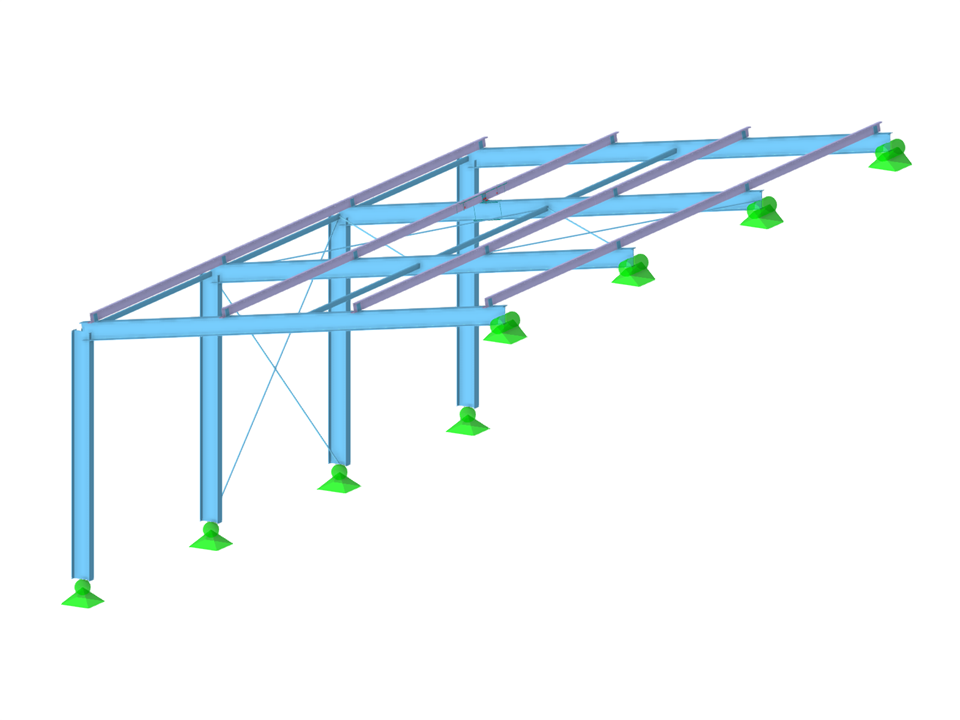

Questo è un modello in cui gli arcarecci a Z sono collegati alla copertura a una falda. Il collegamento sovrapposto deve essere progettato nell'add-on Giunti acciaio.
Arcarecci a Z su copertura a una falda
| Numero di nodi | 92 |
| Numero di linee | 88 |
| Numero di aste | 88 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,309 t |
| Dimensioni | 9.796 x 6.600 x 15.370 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
