Ocelový výsuvný nos pro mostní estakádu

Ocelový výsuvný nos navržený pro podélný výsun betonové komory mostní estakády na dálnici D35 v České republice.

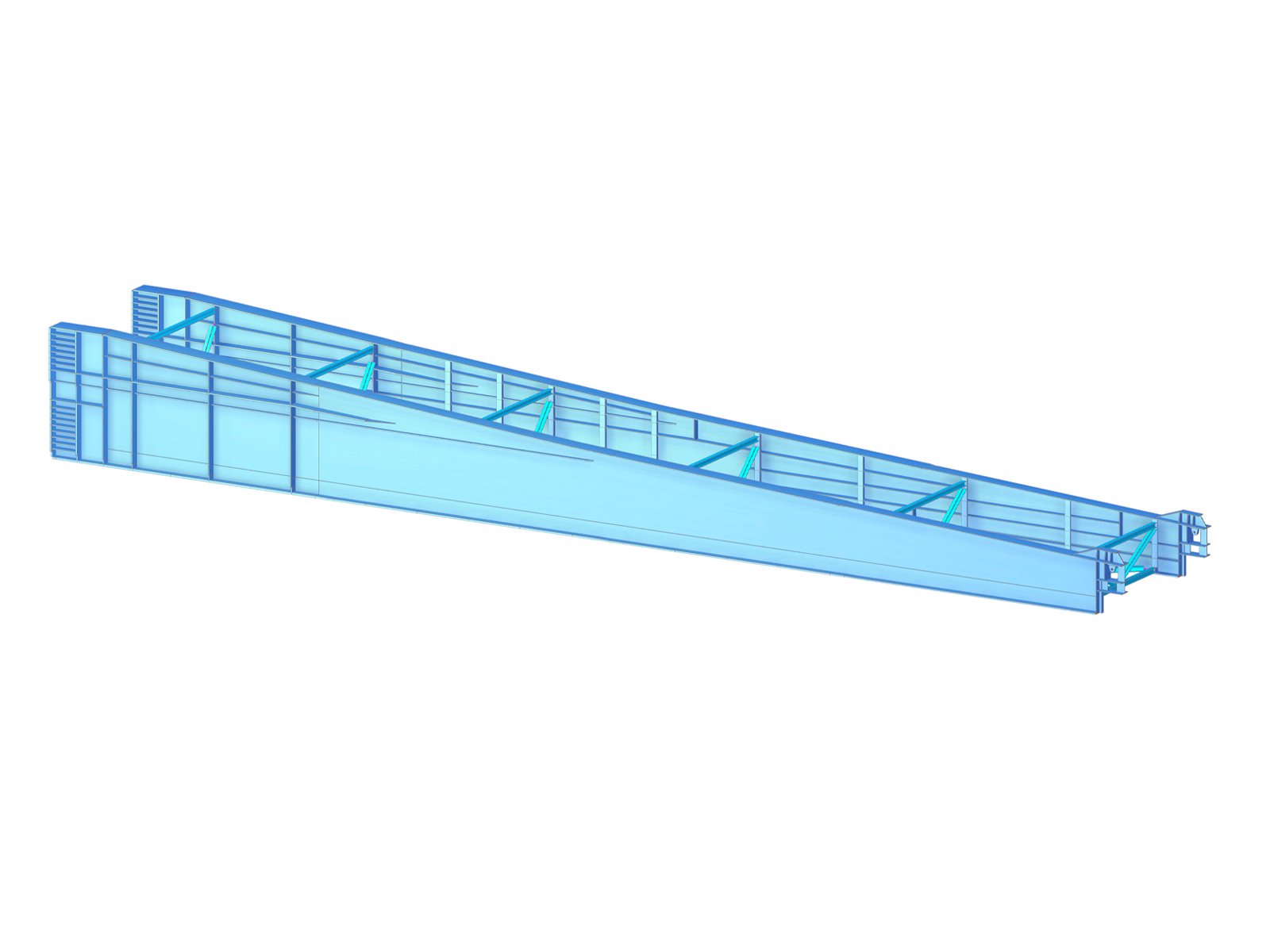

Ocelový výsuvný nos je speciálně navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice. Design nosu umožňuje jeho další využití v obdobných stavebních projektech s možností rozměrových variací. Pro návrh byl použit prutový a stěno-prutový prostorový model zpracovaný pomocí programů SHAPE-THIN 8 a RFEM. Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Usato in
Modello 3D
Non è possibile scaricare Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 744
Numero di linee 1140
Numero di aste 978
Numero di superfici 20
Numero di casi di carico 172
Nr. di combinazioni di carico 135
Nr. di combinazioni di risultati 5
Peso totale 111,432 t
Dimensioni (metriche) 40.420 x 5.400 x 4.467 m
Dimensioni (imperiali) 132.61 x 17.72 x 14.66 feet
Versione del programma 5.36.01
