Calcolo della tensione sigma j,+ in una saldatura lineare

Diagramma per il calcolo della tensione di saldatura della linea sigma j,+ in una struttura

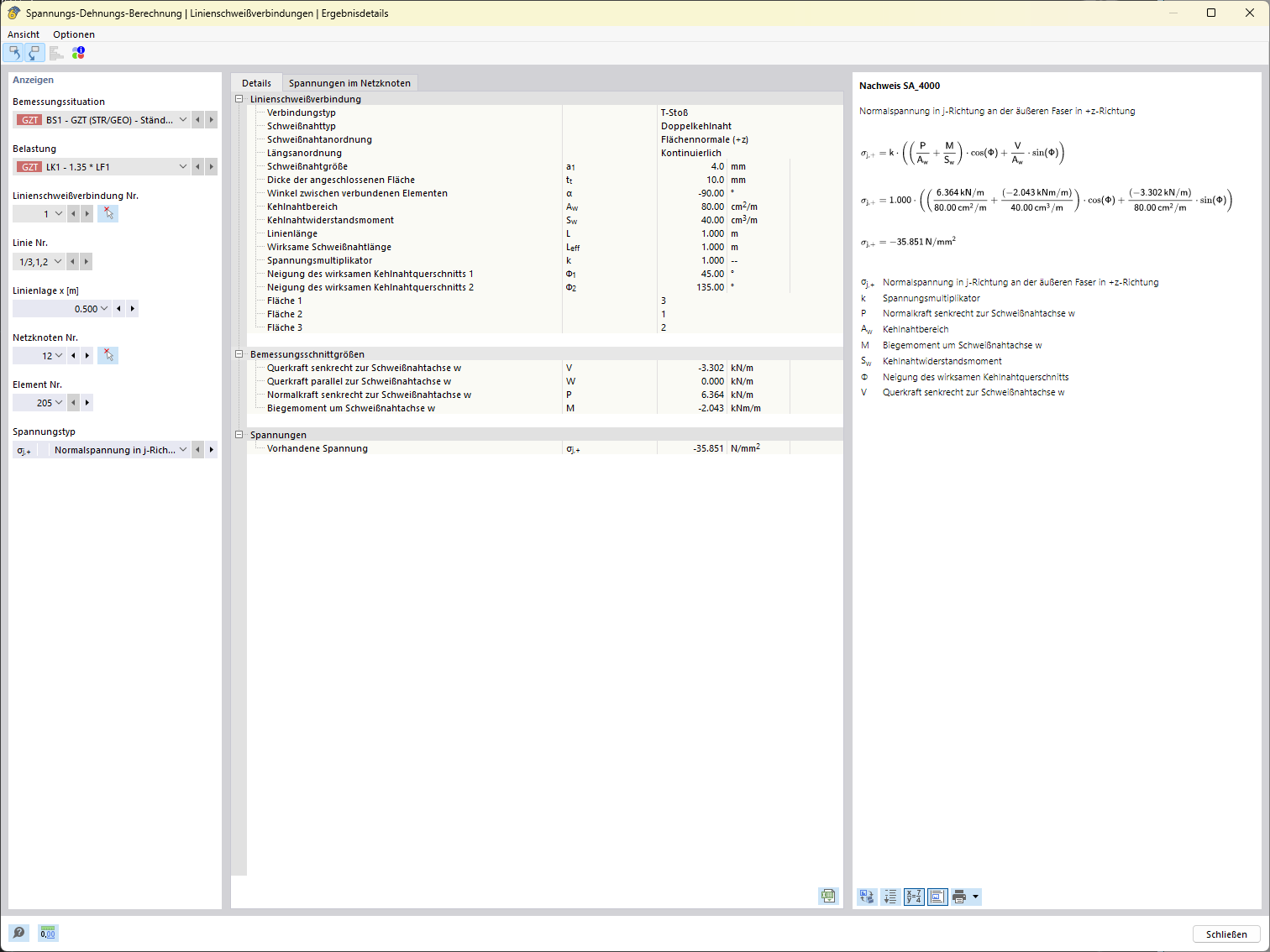

L'immagine mostra un diagramma che illustra il calcolo della tensione di giunzione della saldatura lineare sigma j, +. Illustra la distribuzione della tensione lungo una saldatura in una struttura portante. L'attenzione è rivolta alla rappresentazione tecnica dei valori di tensione, essenziali per il dimensionamento delle saldature.
