Sistema e carico
Sistema e Carichi

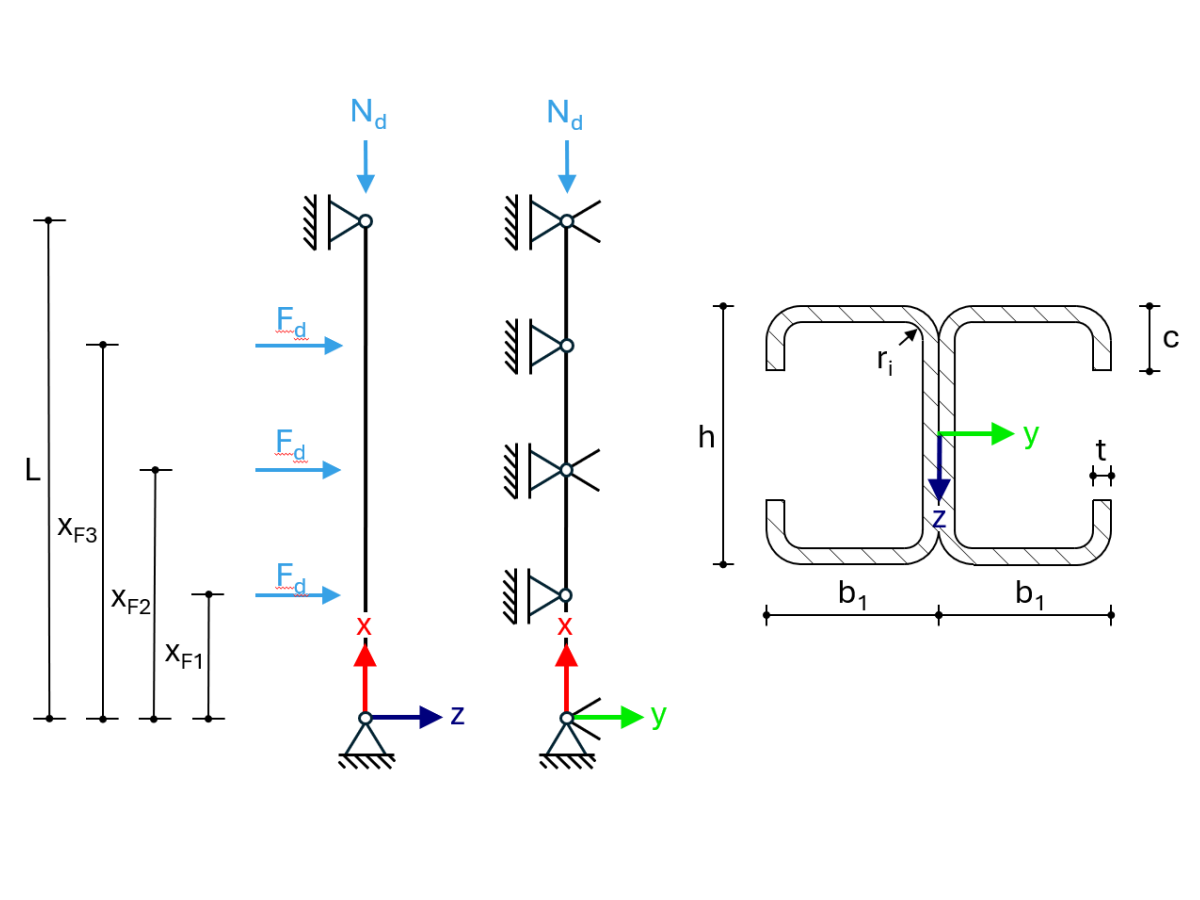

L'immagine mostra una colonna di telaio con carico. Il supporto è progettato come una trave a semplice appoggio nella direzione z. Ai terzi dell'altezza della colonna è supportato lateralmente nella direzione y. Inoltre, la rotazione attorno all'asse x è impedita al centro della colonna.
La sezione è composta da due profili a C disposti schiena contro schiena e collegati da coppie di bulloni nell'area dell'anima. La connessione è progettata in modo da non impedire la deformazione locale su tutta la larghezza dell'anima.
Il supporto è soggetto a un'azione assiale e tre carichi trasversali.
