KB 1967 | Spostamento totale dalla torsione dei carichi del vento
KB 1967 | Spostamento generalizzato da carico del vento torsionale

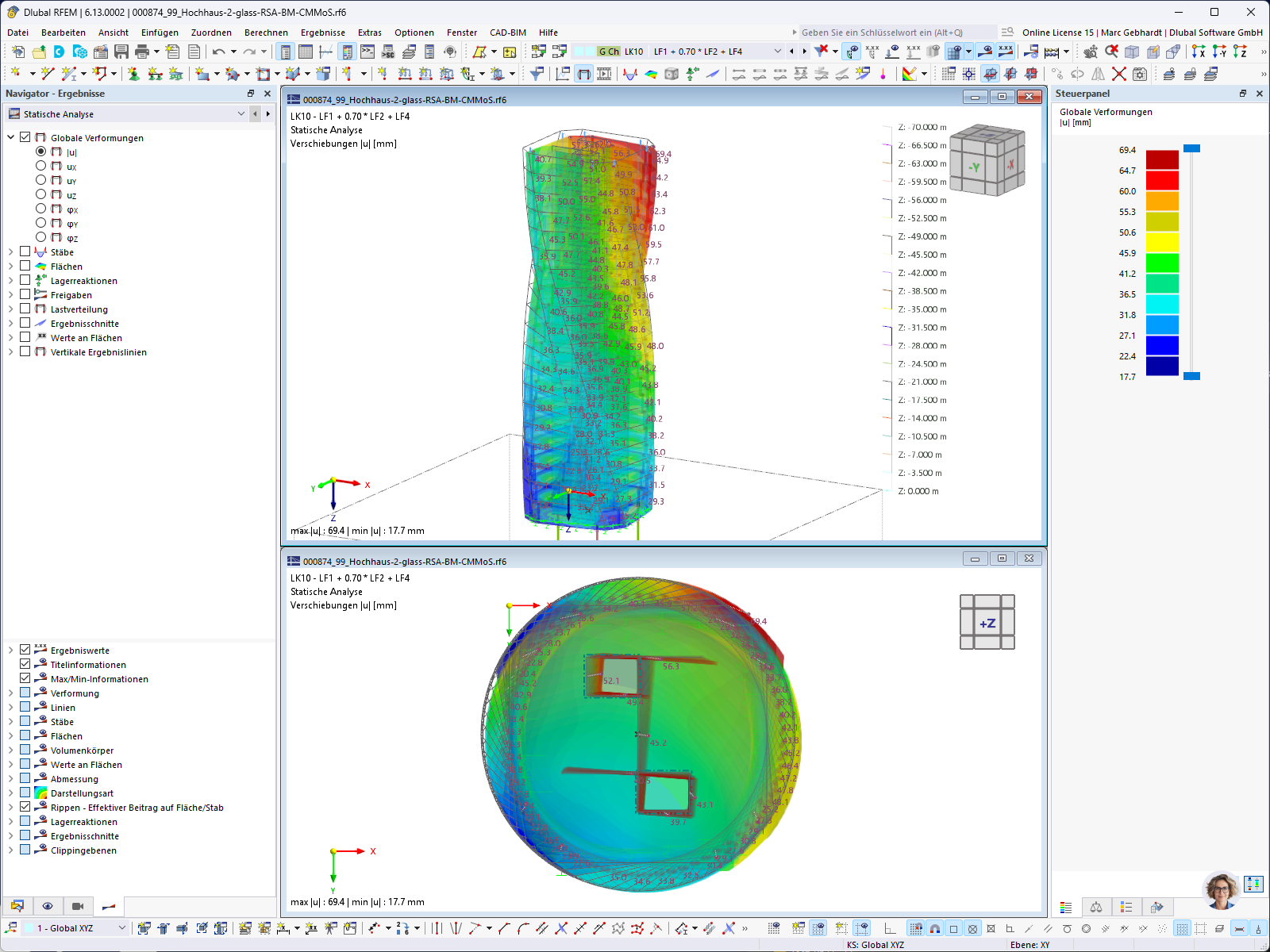

L'immagine mostra la deformazione totale della combinazione di carichi caratteristici con carichi del vento predominanti e carichi da traffico accompagnati. Nella parte superiore, vista in assonometria, e nella parte inferiore, vista dall'alto.
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 849 |
| Numero di linee | 1063 |
| Numero di aste | 300 |
| Numero di superfici | 362 |
| Numero di solidi | 0 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 16 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 10049,760 t |
| Dimensioni (metriche) | 80.000 x 70.000 x 80.000 m |
| Dimensioni (imperiali) | 262.47 x 229.66 x 262.47 feet |
