Struttura in acciaio dell'autorimessa a Čelákovice

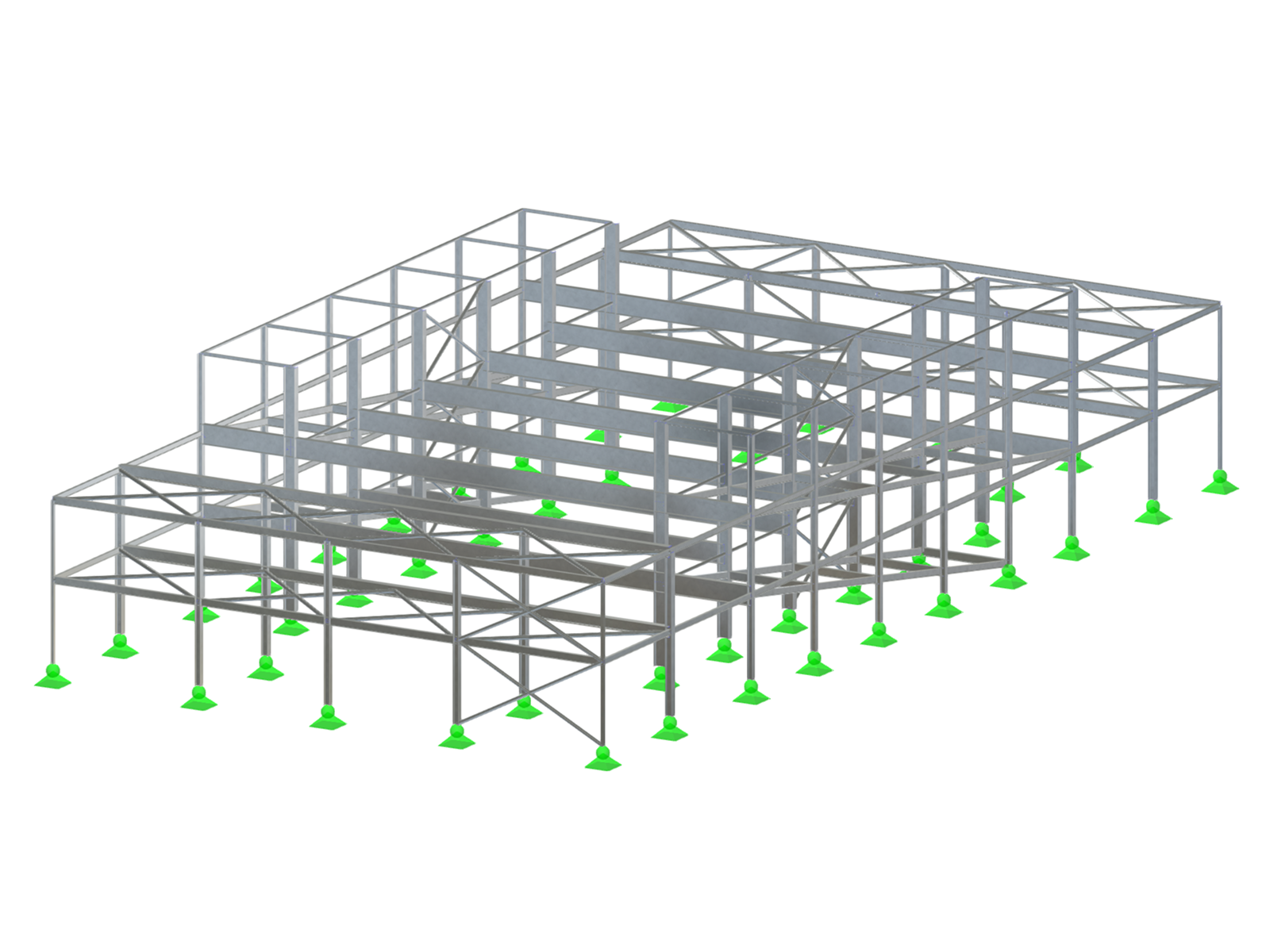

Struttura in acciaio di un'autorimessa a due piani, 47,62 × 24,5 m, altezza 9,4 m, Čelákovice. Pendenza inclinata 1,75 %, telai HEA 500.
[Irina Okilova] ha progettato una struttura in acciaio a due piani per un parcheggio multipiano a Čelákovice. Lo schema portante principale è costituito da telai con pilastri HEA 500 e travi saldate con una lunghezza della campata di 16,5 m. Su entrambi i lati sono presenti tettoie; le pareti di testata contengono pilastri HEA 220. Le dimensioni complessive sono 47,62 × 24,5 m con un'altezza di 9,4 m.
Usato in
Modello 3D
Specifiche
| Numero di nodi | 290 |
| Numero di linee | 439 |
| Numero di aste | 356 |
| Numero di superfici | 41 |
| Numero di solidi | 0 |
| Numero di casi di carico | 12 |
| Nr. di combinazioni di carico | 22 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 104,827 t |
| Dimensioni (metriche) | 24,500 x 9,760 x 47,620 m |
| Dimensioni (imperiali) | 80.38 x 32.02 x 156.23 feet |
