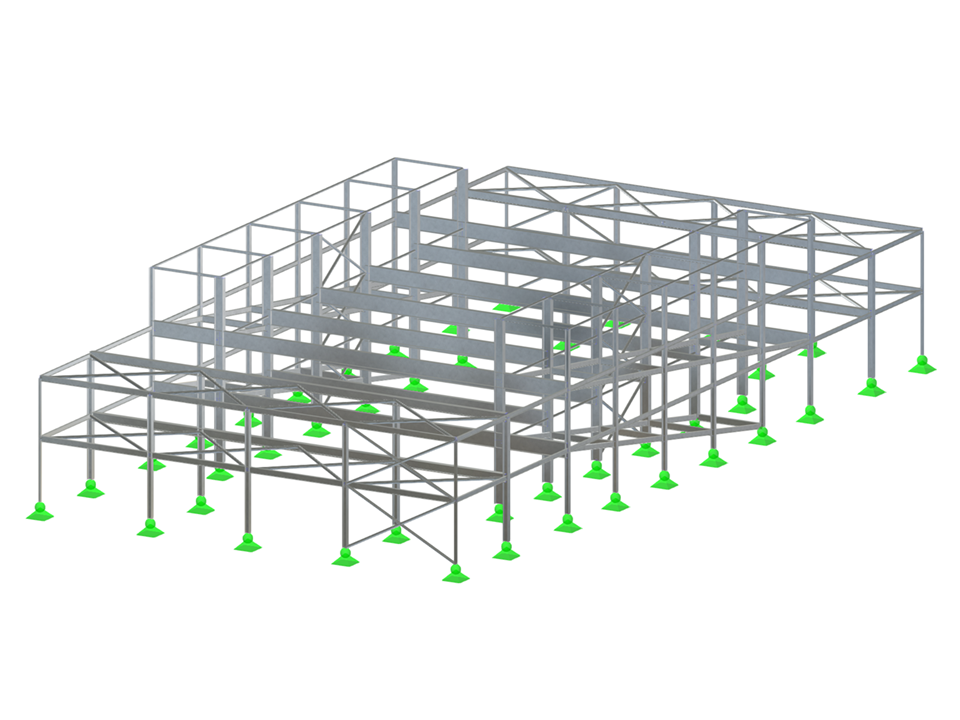

Il parcheggio a piani in acciaio a Čelákovice è una struttura a due piani ingegnosamente progettata con dimensioni in pianta di 47,62 × 24,5 m e un'altezza totale di 9,4 m. Il sistema portante è costituito da telai in HEA 500 e traversi saldati, integrati da pareti di testata in HEA 220 e travi orizzontali IPE 300. La struttura comprende anche pensiline collegate alla parte principale e la rigidità spaziale è garantita da rinforzi in tubi circolari. L'autrice del modello è Irina Okilova del Dipartimento di Strutture in Acciaio, Legno e Vetro del ČVUT di Praga. Il lavoro fa parte del concorso Dlubal Talent ČVUT.
Struttura in acciaio di autorimessa
| Numero di nodi | 290 |
| Numero di linee | 439 |
| Numero di aste | 356 |
| Numero di superfici | 41 |
| Numero di solidi | 0 |
| Numero di casi di carico | 12 |
| Nr. di combinazioni di carico | 22 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 104,827 t |
| Dimensioni (metriche) | 24,500 x 9,760 x 47,620 m |
| Dimensioni (imperiali) | 80.38 x 32.02 x 156.23 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
