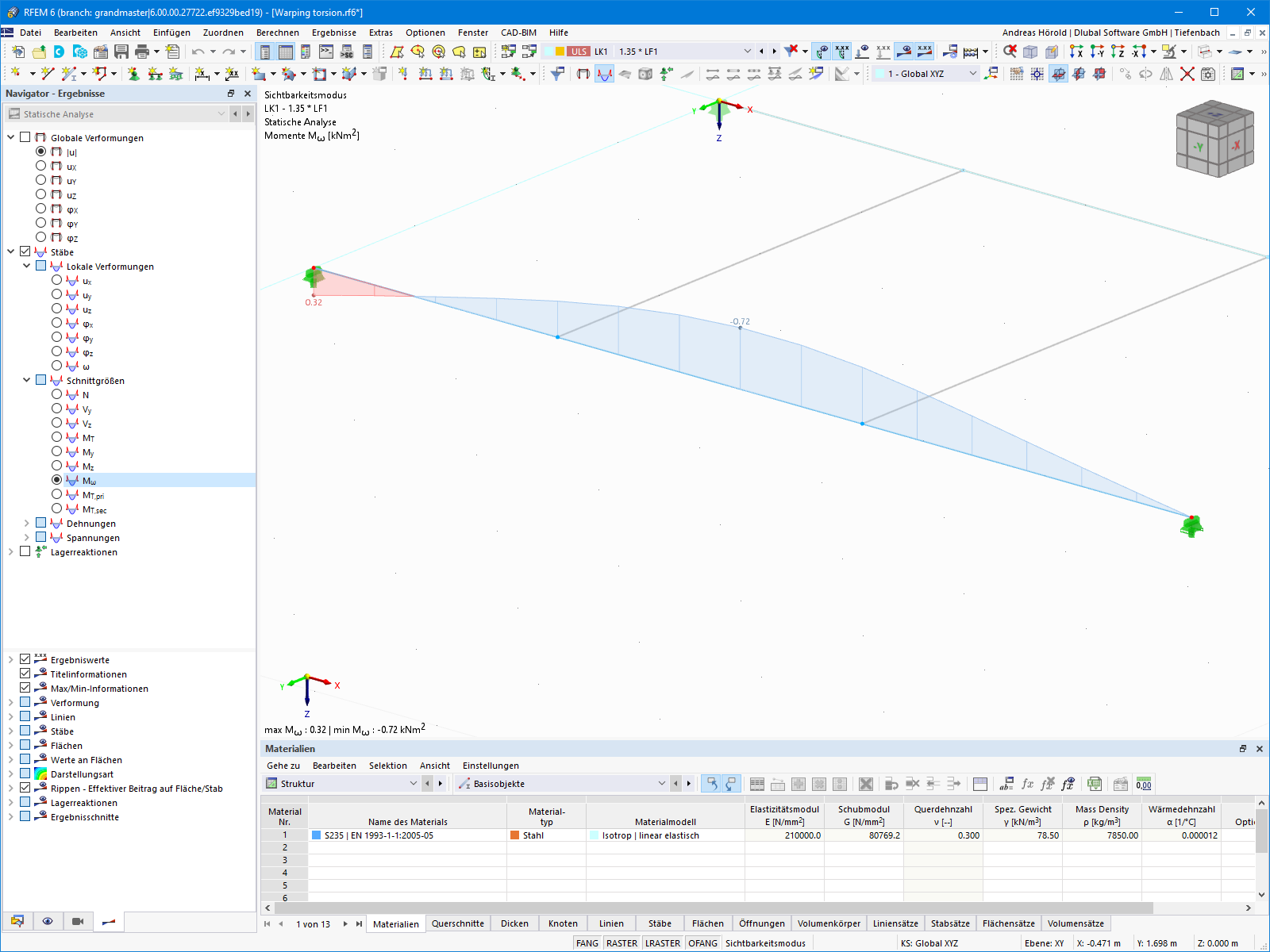

Przebieg momentu deplanacji
Reprezentacja momentu deplanacji w projektowaniu konstrukcji stalowych
Rysunek przedstawia rozkład momentu deplanacji w konstrukcji stalowej, który uwzględnia siły przekrojowe wynikające z obliczeń skręcania skrępowanego z zastosowaniem siedmiu stopni swobody. Analiza ta jest przydatna do precyzyjnego wymiarowania elementów konstrukcji stalowych. Szczegółowe przedstawienie pozwala inżynierom na pełne zrozumienie deformacji i rozkładu naprężeń w konstrukcjach nośnych.
Model 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,429 t |
| Wymiary (metryczne) | 7,200 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 23.62 x 0 x 13.12 feet |
2024-05-30
022943

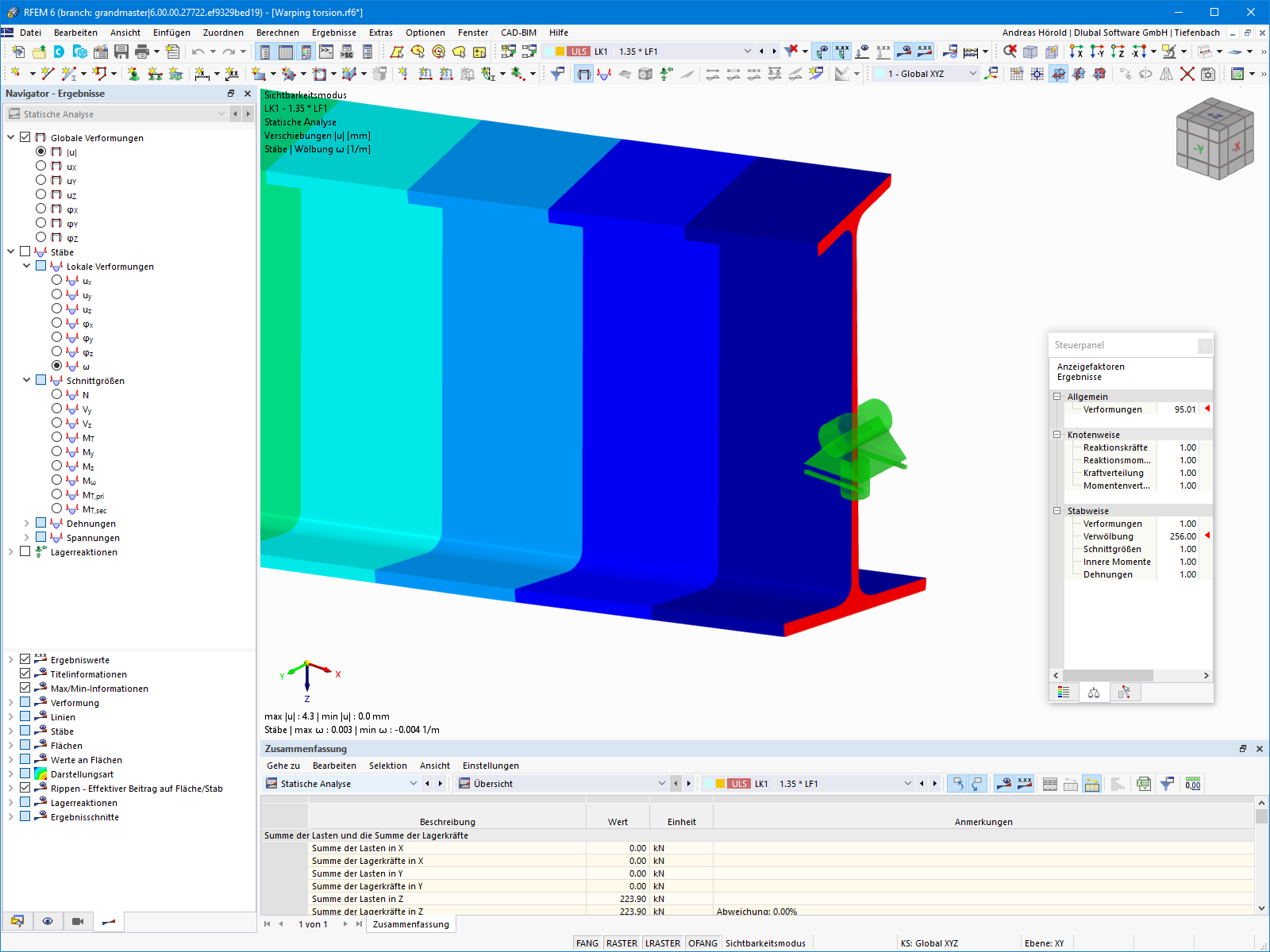

DepPlan skręcania
Koślawienie przekroju oraz uwzględnienie sił wewnętrznych ze skręcania skrępowanego w projektowaniu konstrukcji stalowych
Rysunek przedstawia proces skręcania skrępowanego w projektowaniu konstrukcji stalowych, uwzględniający siły wewnętrzne wynikające z obliczeń według teorii skręcania skrępowanego. Ta metoda pozwala na szczegółową analizę względnego obrotu przekroju. Proces ten wykorzystuje zaawansowane funkcje obliczania rozkładu sił deplanacyjnych i momentów, prowadząc do precyzyjnego i efektywnego planowania konstrukcji.
Model 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,429 t |
| Wymiary (metryczne) | 7,200 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 23.62 x 0 x 13.12 feet |
2024-05-30
022945
Postać drgań całego modelu dla zwichrzenia
Wyświetlanie postaci drgań do analizy zjawiska wyboczenia skrętnio-zginającego.
Ilustracja pokazuje postać drgań własnych modelu konstrukcyjnego do badania wyboczenia skrępowanego. Model wizualizuje wzorce deformacji, które występują pod obciążeniem. Obliczanie zachowania konstrukcji w stanie granicznym nośności przy wyboczeniu skrępowanym jest kluczowe dla stabilności konstrukcji i pomaga unikać błędów projektowych. Analiza kształtów własnych dostarcza głębszych informacji na temat możliwych słabych punktów i potencjalnych możliwości optymalizacji.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,429 t |
| Wymiary (metryczne) | 7,200 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 23.62 x 0 x 13.12 feet |
2025-03-29
025633
Skręcanie skrępowane pręta
Zaawansowana ocena skręcania skrępowanego konstrukcji stalowych
Treść dotyczy zaawansowanego obliczania skręcania skrępowanego prętów, podkreślając integrację siedmiu stopni swobody w analizie konstrukcji stalowych. Funkcja ta jest stosowana w programach RFEM i RSTAB do uwzględniania deplanacji przekrojów, umożliwiając precyzyjne obliczanie sił wewnętrznych, takich jak siła osiowa (N), momenty skręcające pierwszorzędne i drugorzędne (Mt,pri, Mt,sec) oraz moment skrępowania (Mω). Tak szczegółowa ocena pozwala na zwiększenie dokładności w projektowaniu konstrukcji stalowych.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,429 t |
| Wymiary (metryczne) | 7,200 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 23.62 x 0 x 13.12 feet |
2022-01-05
027616
Skręcanie usztywnione pręta z wynikowym odkształceniem
Analiza deformacji pręta poddanego obciążeniu skręcaniem skrępowanym, przedstawiająca wynikowe zachowanie konstrukcji
Rysunek przedstawia szczegółową analizę pręta poddanego skręcaniu skrępowanemu. Obliczenia wyświetlają wyniki odkształceń, ilustrując reakcję konstrukcji na przykładane obciążenia. Model pokazuje, jak skręcanie wpływa na geometrię pręta, pozwalając uzyskać wgląd w potencjalne zmiany wydajności.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 8 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,429 t |
| Wymiary (metryczne) | 7,200 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 23.62 x 0 x 13.12 feet |
