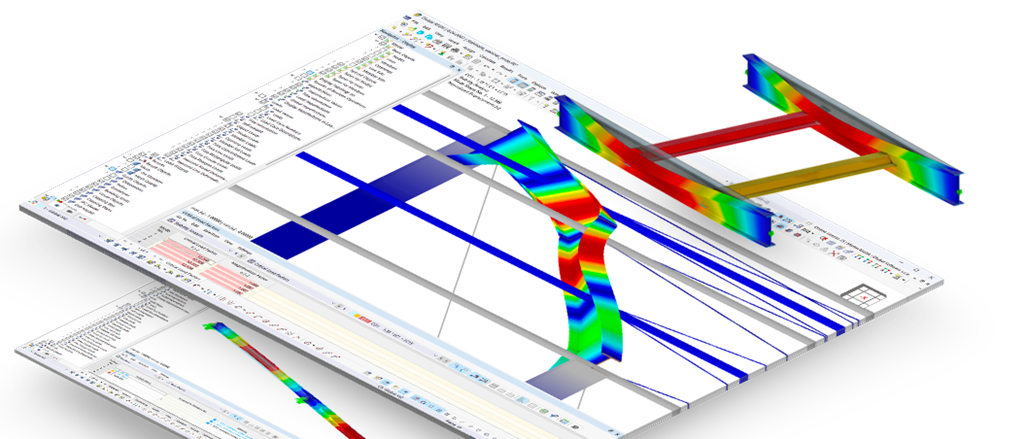

Skręcanie skrępowane (7 stopni swobody)

• Uwzględnienie 7 lokalnych kierunków odkształceń (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) oraz 8 wielkości przekrojowych (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) przy obliczaniu elementów prętowych
• Możliwość użycia w połączeniu z obliczeniami statycznymi zgodnie z teorią I, II i III rzędu (z uwzględnieniem także niedoskonałości)

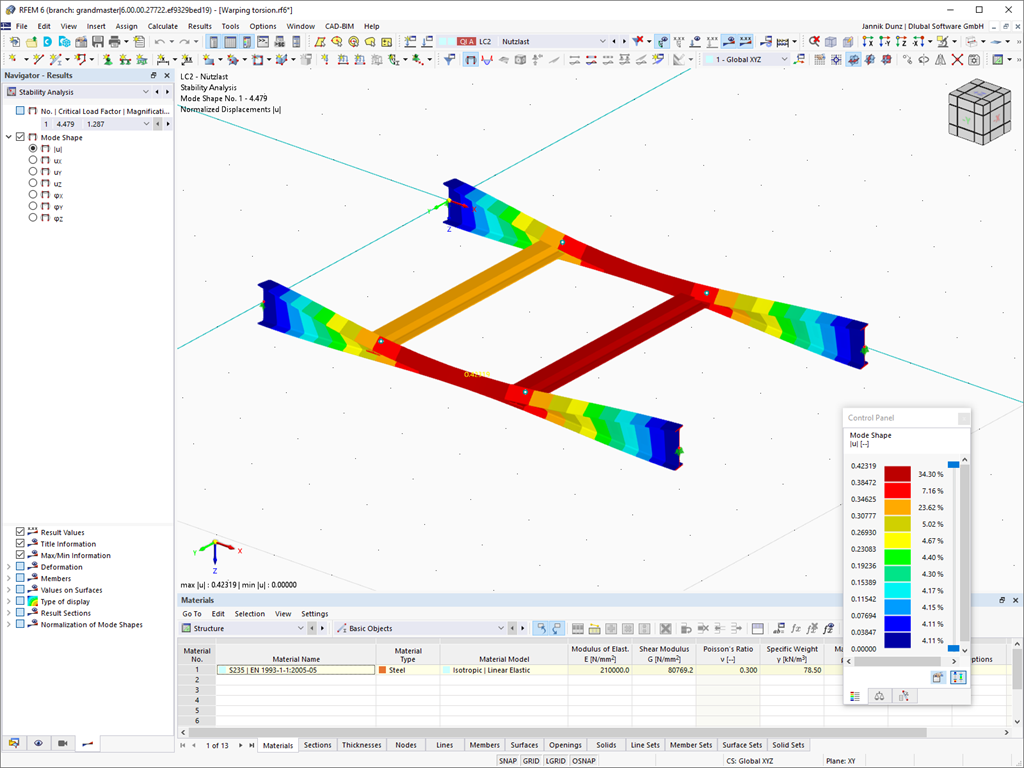

• Umożliwia w połączeniu z modułem dodatkowym Analiza stateczności określenie krytycznych współczynników obciążenia i postaci własnych problemów stateczności, takich jak wyboczenie skrętne i giętno-skrętne
• Uwzględnienie płyt czołowych i sztywności poprzecznych jako sprężyn skrętnych w obliczeniach profili I z automatycznym określeniem i graficznym przedstawieniem sztywności sprężyn skrętnych

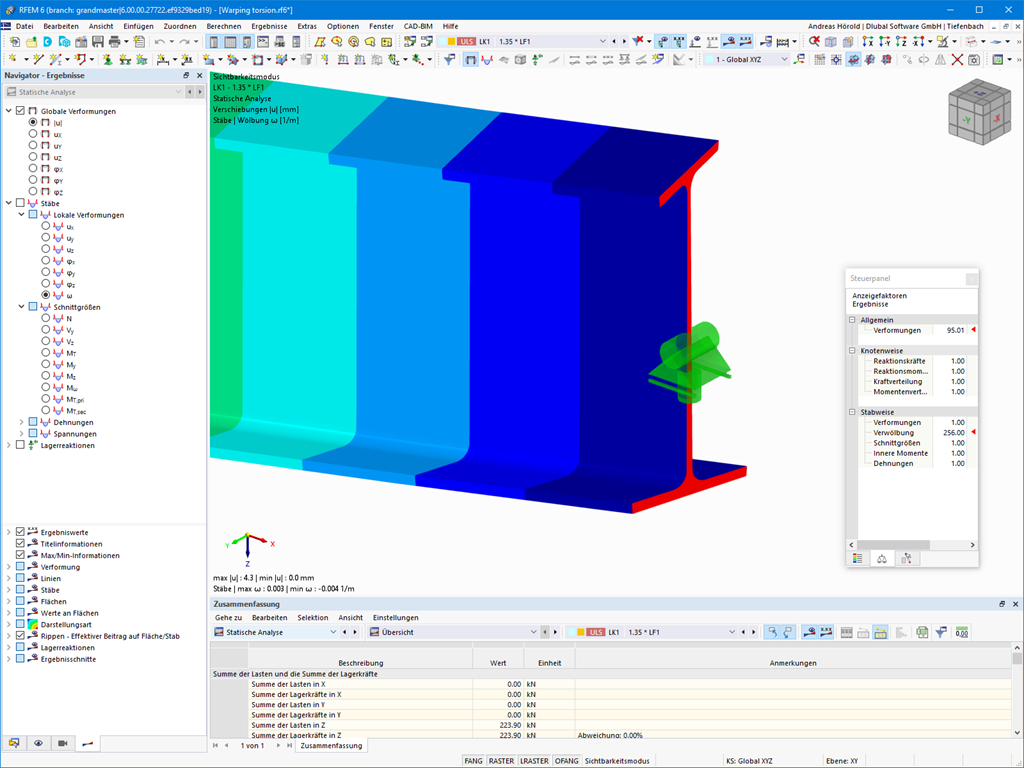

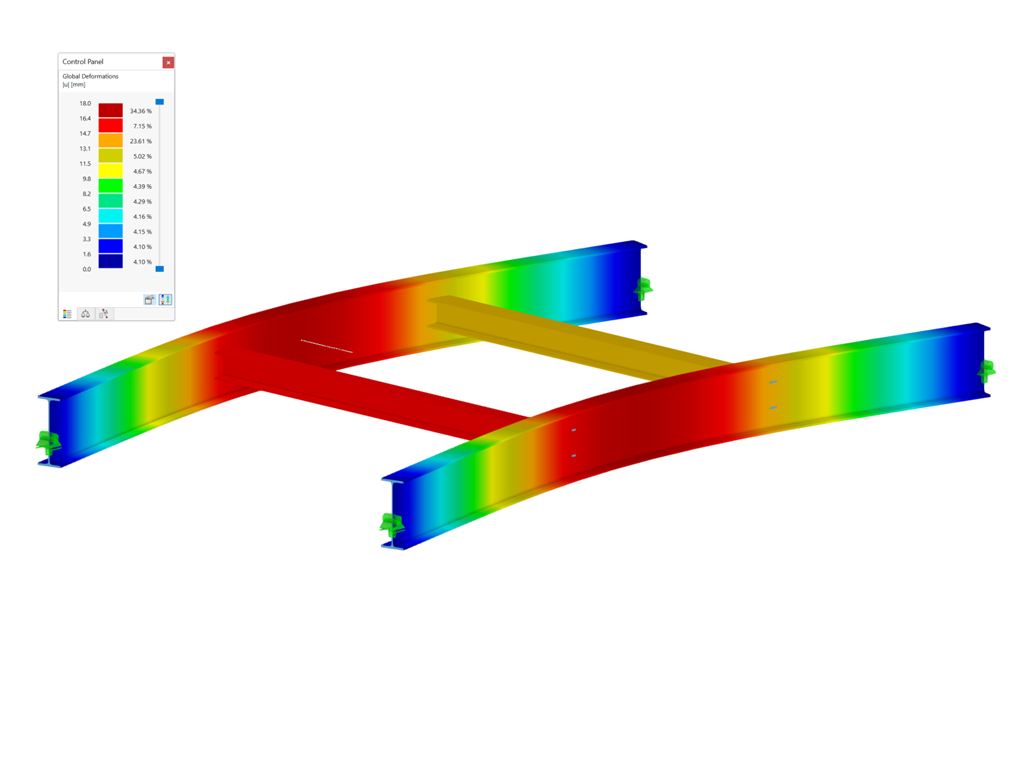

• Graficzne przedstawienie wyboczenia poprzecznego przekrojów w prętach w postaci deformacji

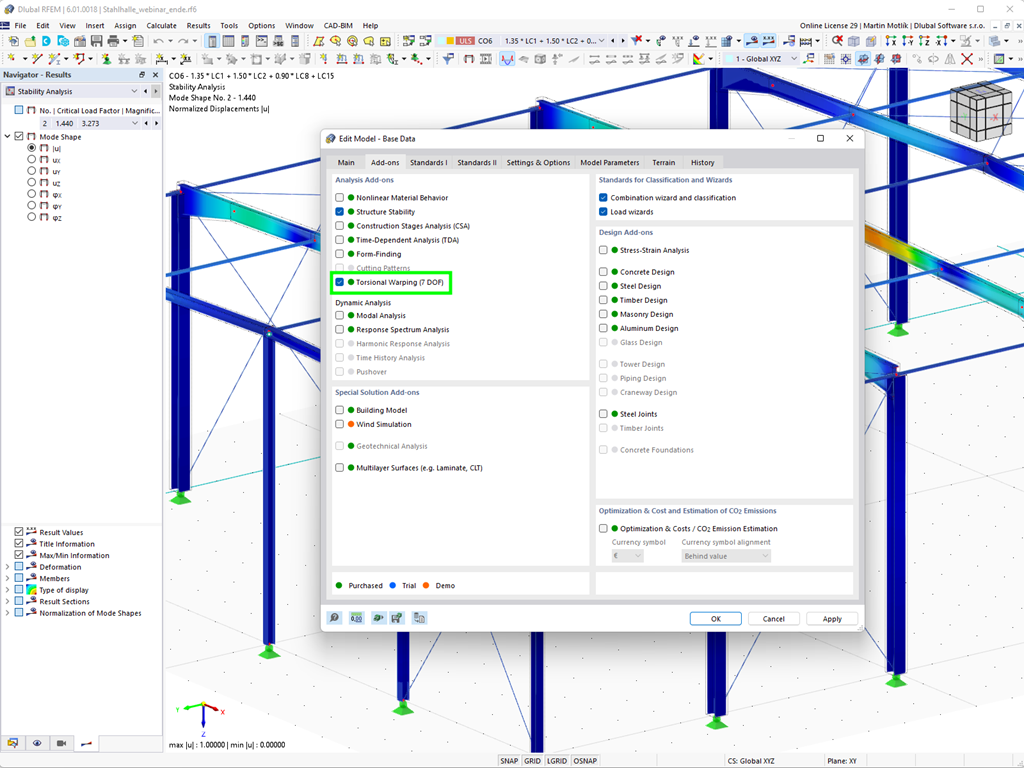

• Pełna integracja z programami RFEM i RSTAB

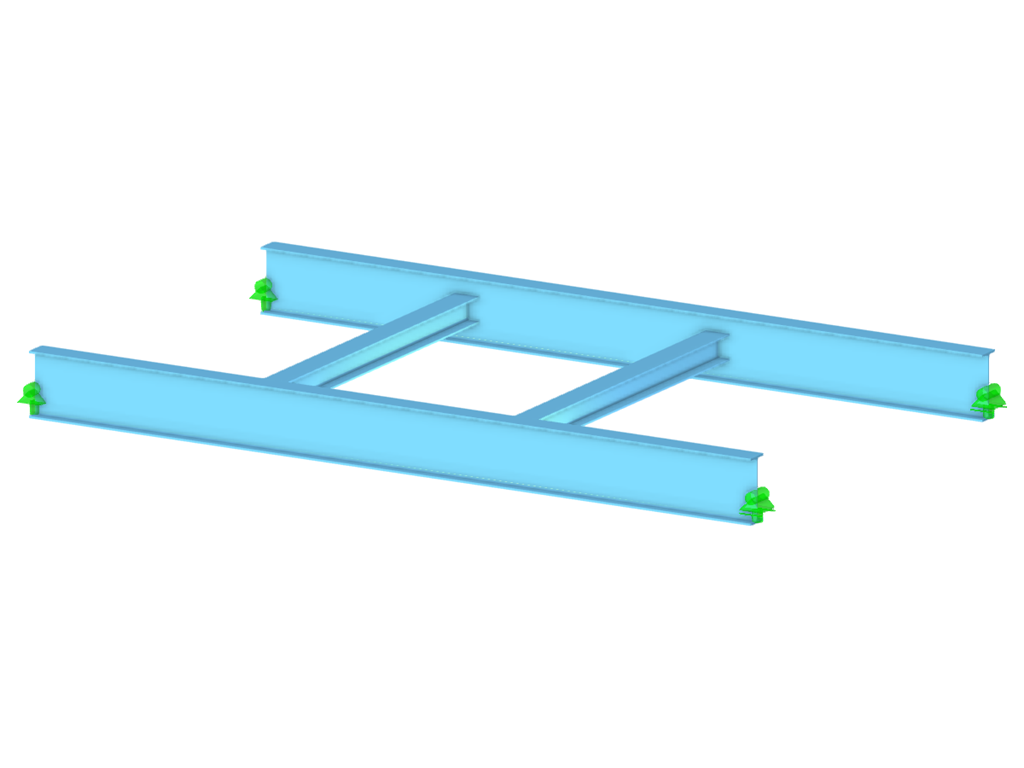

Obliczenia zwichrzenia skrętnego przeprowadza się na całym systemie. Uwzględnia się przy tym dodatkowy 7. stopień swobody do obliczeń prętów. Sztywności przylegających elementów konstrukcyjnych są dzięki temu automatycznie uwzględniane. Dlatego nie trzeba definiować zastępczych sprężystości przegubów ani warunków podparcia dla izolowanego systemu.

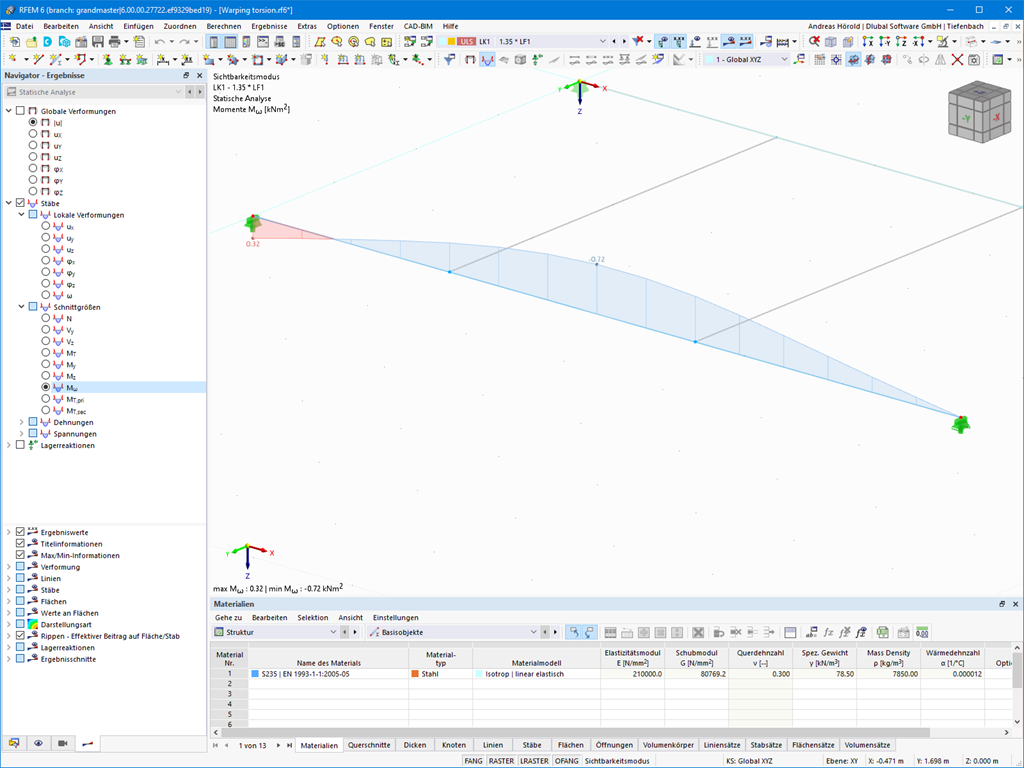

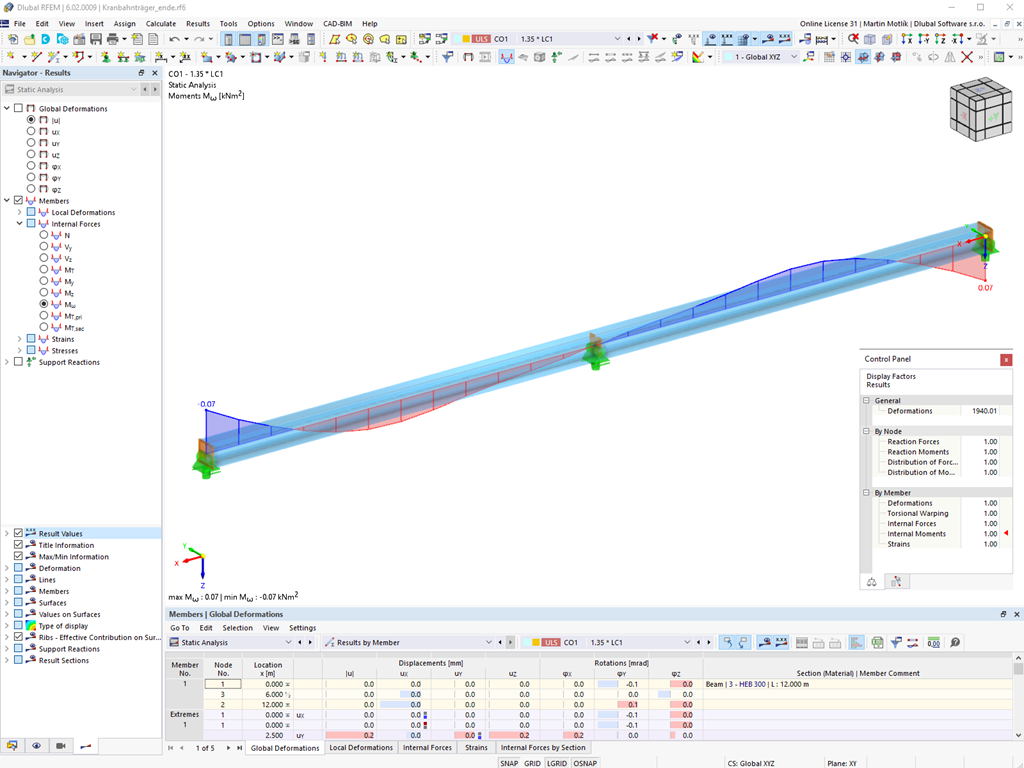

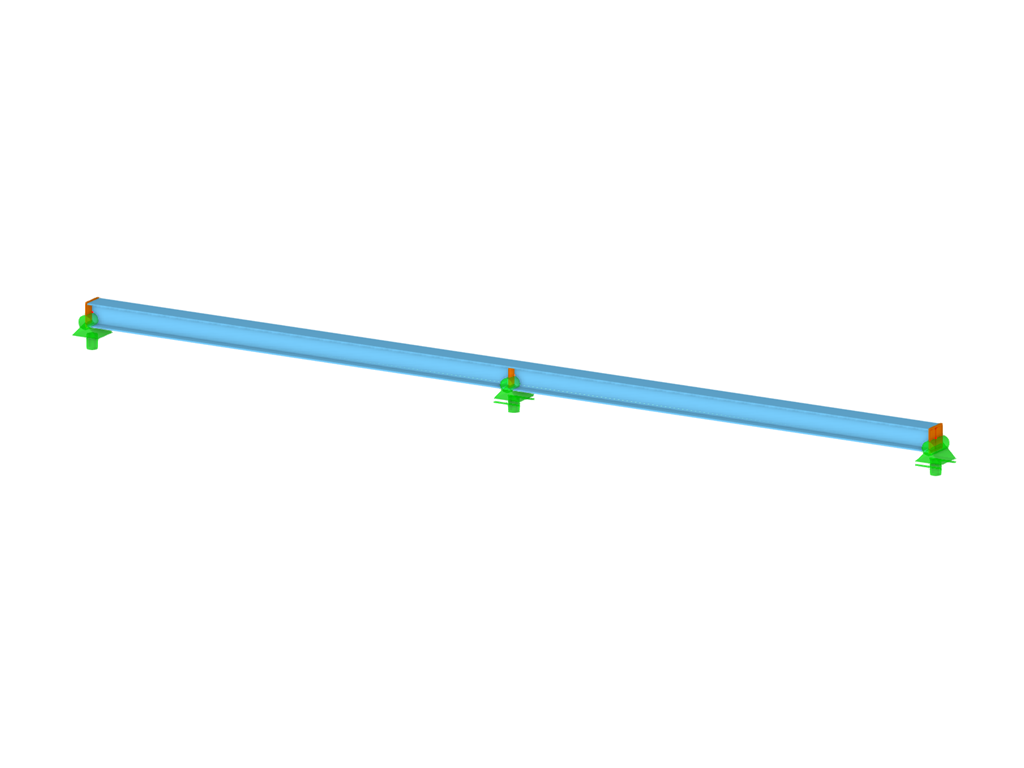

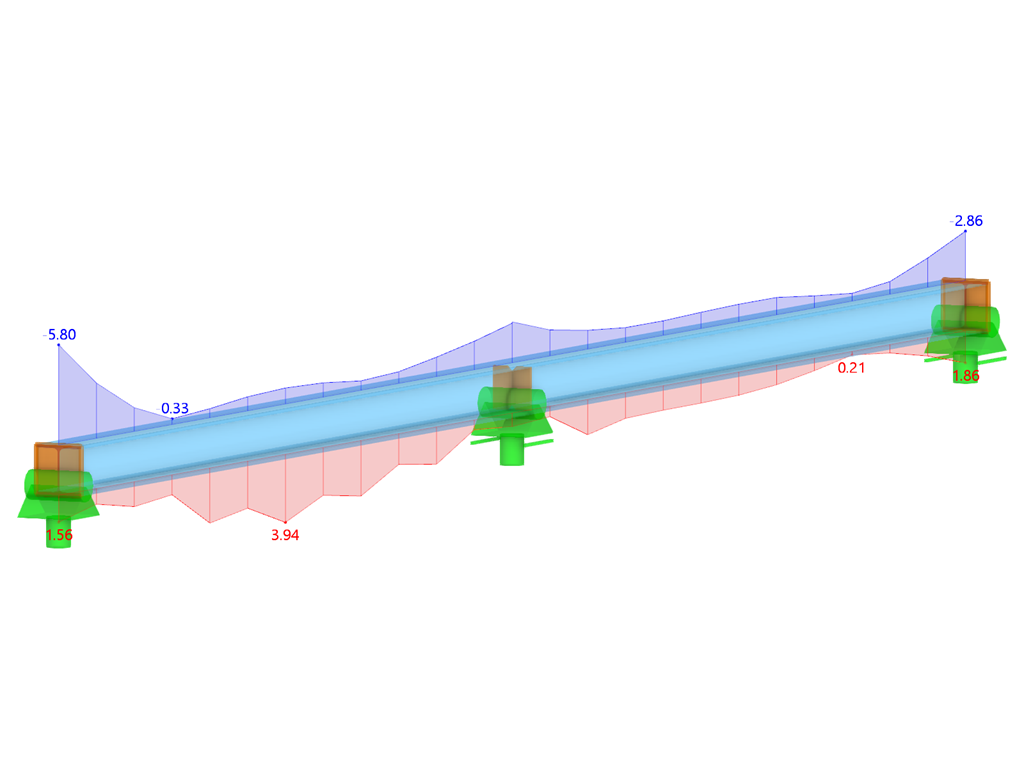

Wielkości przekrojowe z obliczeń ze zwichrzeniem skrętnym można następnie wykorzystać w dodatkach do wymiarowania. Uwzględnić należy moment zwichrzeniowy i moment skrętny wtórny w zależności od materiału oraz wybranej normy. Typowym przypadkiem zastosowania jest tu dowód stateczności według teorii II rzędu z imperfekcjami w konstrukcjach stalowych.

Czy wiedzieli Państwo? Zastosowanie nie jest ograniczone tylko do cienkościennych przekrojów stalowych. Dzięki temu umożliwia na przykład obliczenie idealnego momentu wyboczeniowego belek o masywnych przekrojach drewnianych.
