2024-05-30
027077

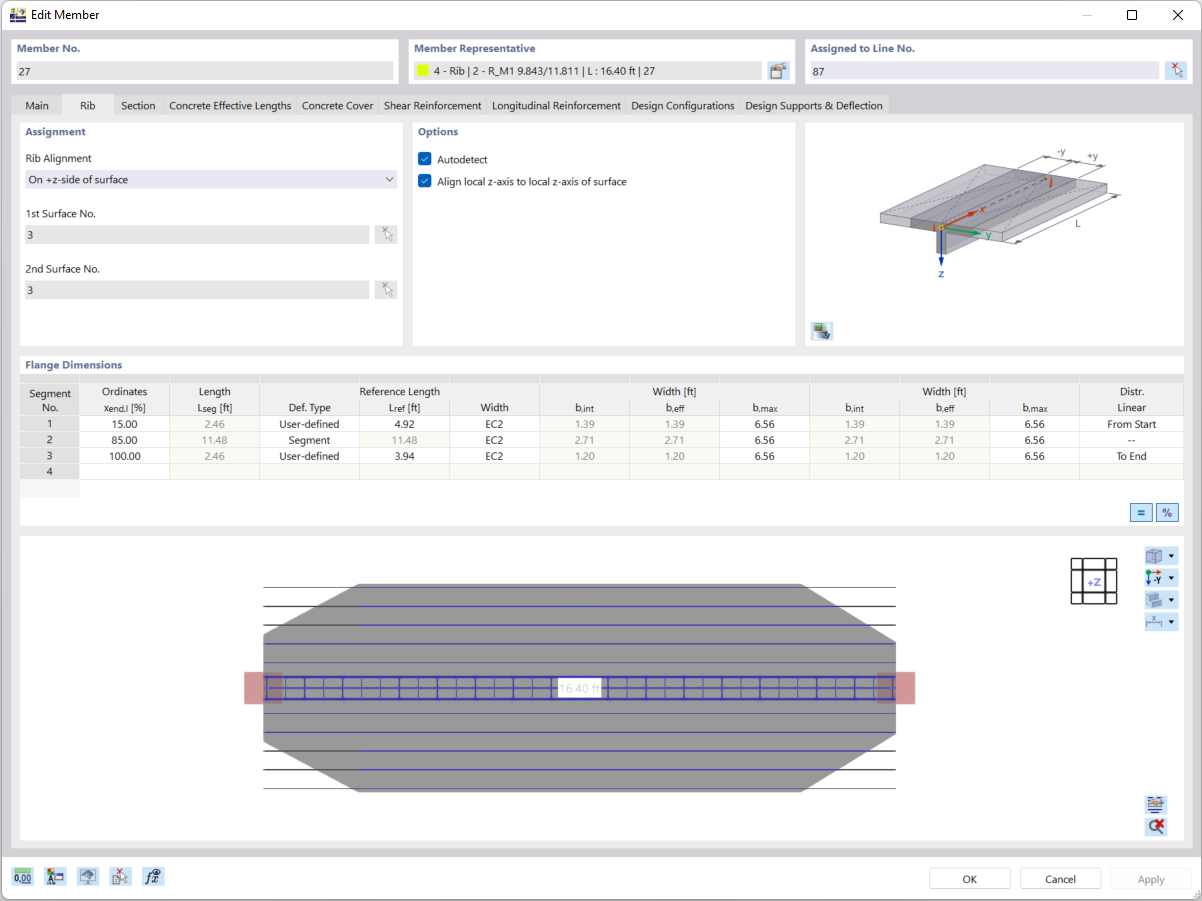

Dane wejściowe żebra | Niestandardowy, segmentowy podział szerokości efektywnej
Definiowanie szerokości środników segmentami. Integracja zbrojenia powierzchniowego.
Rysunek przedstawia możliwości wprowadzania danych dla żeber w Projektowaniu konstrukcji betonowych, w których można zdefiniować efektywną szerokość płyty dla belki teowej dla każdego segmentu. W pręcie można dostosować różne szerokości poprzez segmentację, przy czym przejście można opcjonalnie wybrać stopniowo lub liniowo. Dodatkowo podczas obliczeń można ustalić, że zbrojenie powierzchni jest zintegrowane jako zbrojenie środnika.
2025-03-26
026975
Indywidualna definicja szerokości efektywnej żeber
Definicja różnych szerokości półek w belkach płytowych do integracji przy projektowaniu żeber betonowych.
Rysunek przedstawia definicję szerokości współpracującej płyt w belkach T w ramach pojedynczego pręta. Różne szerokości pasów można zmieniać segmentowo, a przejście między nimi może być stopniowe lub liniowe. Przy wymiarowaniu żeber żelbetowych zdefiniowane zbrojenie powierzchniowe jest integrowane jako zbrojenie pasa.
2024-05-30
020841
Płyta żelbetowa z żebrem
Model żelbetowej płyty z żebrem i podciągiem w stanie II (w stanie zarysowanym).
Rysunek przedstawia model płyty żelbetowej z zintegrowanym żebrem w stanie II, w którym występują rysy. Podciąg jest wyraźnie widoczny i ilustruje odkształcenia pod obciążeniem. Wizualizacja koncentruje się na stabilności konstrukcji w stanie zarysowanym, dostarczając istotnych informacji o odkształceniach materiału.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 6 |
| Liczba linii | 7 |
| Liczba prętów | 1 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 16,500 t |
| Wymiary (metryczne) | 6,000 x 5,000 x 0,350 m |
| Wymiary (imperialne) | 19.69 x 16.4 x 1.15 feet |
| Wersja programu | 5.25.01 |
