Kształt wyboczenia stalowej belki estakady mostowej

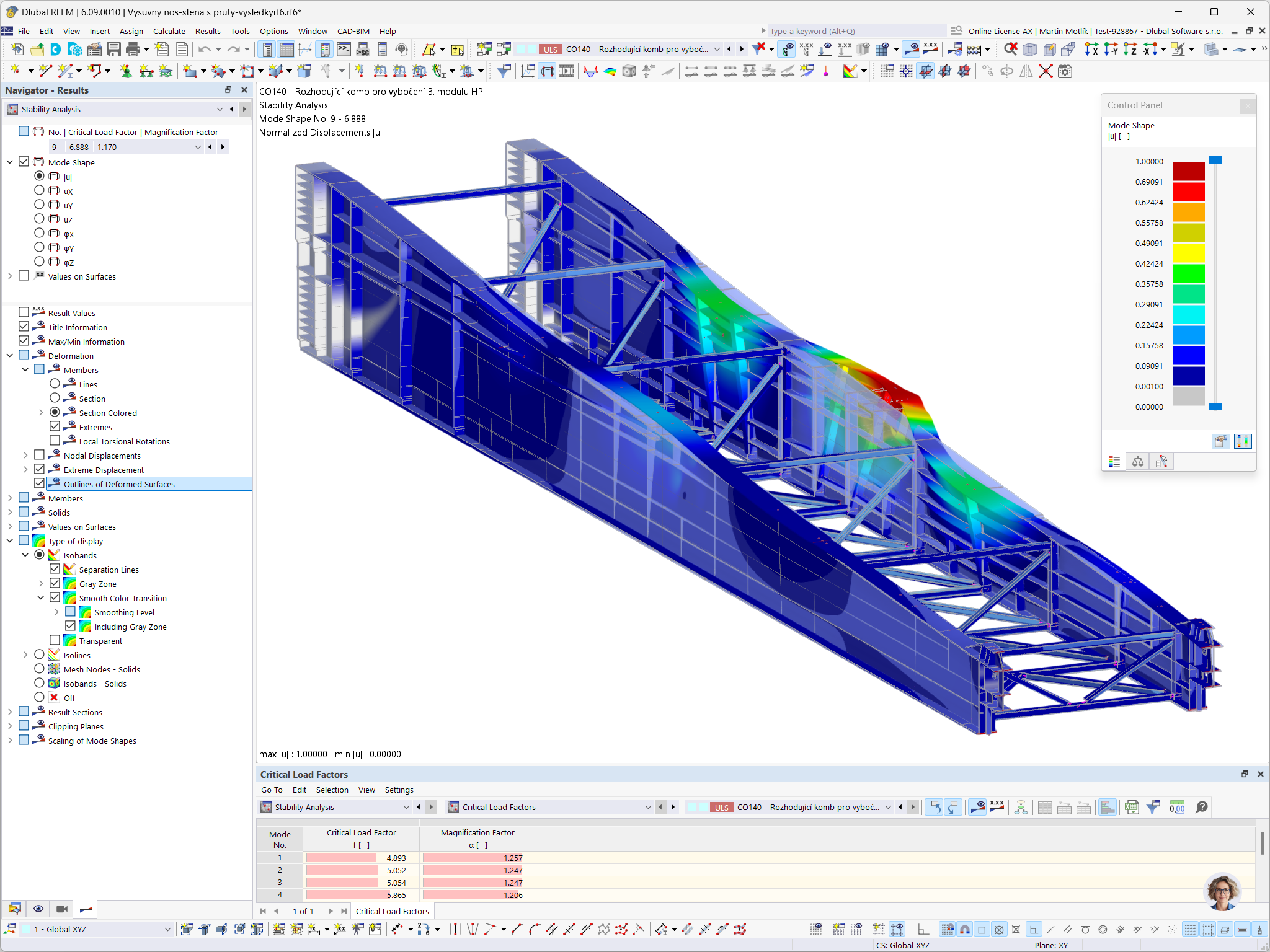

Postać wyboczenia stalowego wspornika dla estakady mostowej w 3. modzie
Model w programie RFEM przedstawia stalowy wysięgnik wiaduktu. Krytyczny kształt wyboczenia konstrukcji jest przedstawiony w trzecim module. Do analizy użyto rozszerzenia Analiza stateczności, które pomaga zidentyfikować i wizualizować niestabilności konstrukcji pod obciążeniem. Model obliczeniowy stworzyli Ing. Petr Nečesal, Ing. David Marván oraz firma PIS PECHAL, s.r.o.
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 744 |
| Liczba linii | 1140 |
| Liczba prętów | 978 |
| Liczba powierzchni | 20 |
| Ilość przypadków obciążenia | 172 |
| Ilość KO | 135 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 111,432 t |
| Wymiary (metryczne) | 40,420 x 5,400 x 4,467 m |
| Wymiary (imperialne) | 132.61 x 17.72 x 14.66 feet |
| Wersja programu | 5.36.01 |
