Stalowa konsola pod estakadę mostową
Model wysuwanej konsoli stalowej do estakady mostowej z zastosowaniem analizy stateczności.

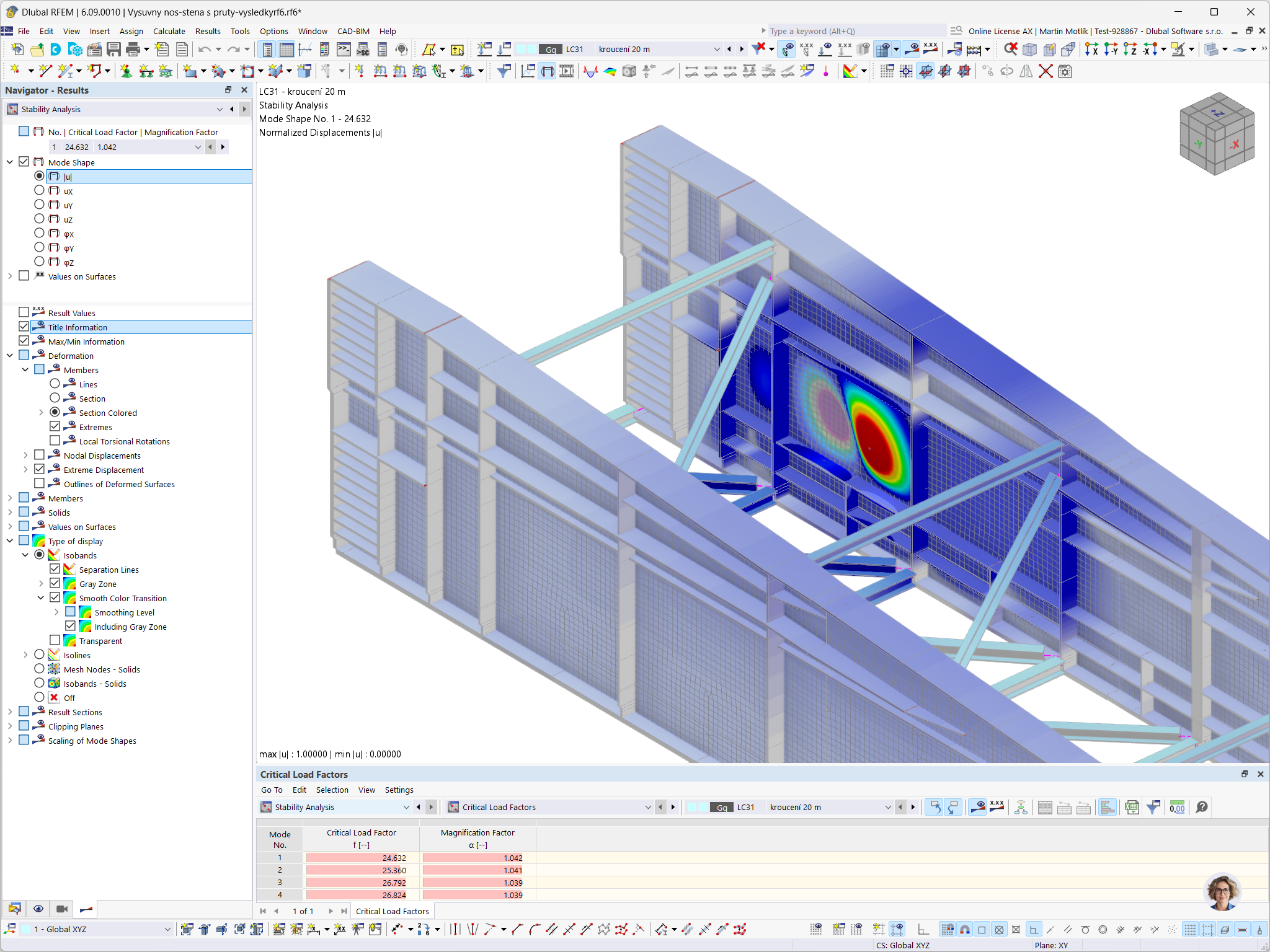

Model programu RFEM przedstawia stalową konsolę, która służy jako element konstrukcyjny wiaduktu mostowego. Na modelu widać kształtowanie się wyboczenia ściany, które powstało pod wpływem działania urządzenia wysuwającego. Do analizy i wizualizacji tych szczegółów wykorzystano rozszerzenie Analiza stateczności. Model obliczeniowy został stworzony przez inż. Petra Nečesala, inż. Davida Marvána i firmę PIS PECHAL, s.r.o.
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 744 |
| Liczba linii | 1140 |
| Liczba prętów | 978 |
| Liczba powierzchni | 20 |
| Ilość przypadków obciążenia | 172 |
| Ilość KO | 135 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 111,432 t |
| Wymiary (metryczne) | 40,420 x 5,400 x 4,467 m |
| Wymiary (imperialne) | 132.61 x 17.72 x 14.66 feet |
| Wersja programu | 5.36.01 |
