Przypisanie sił wewnętrznych m_y i v_y spoinom

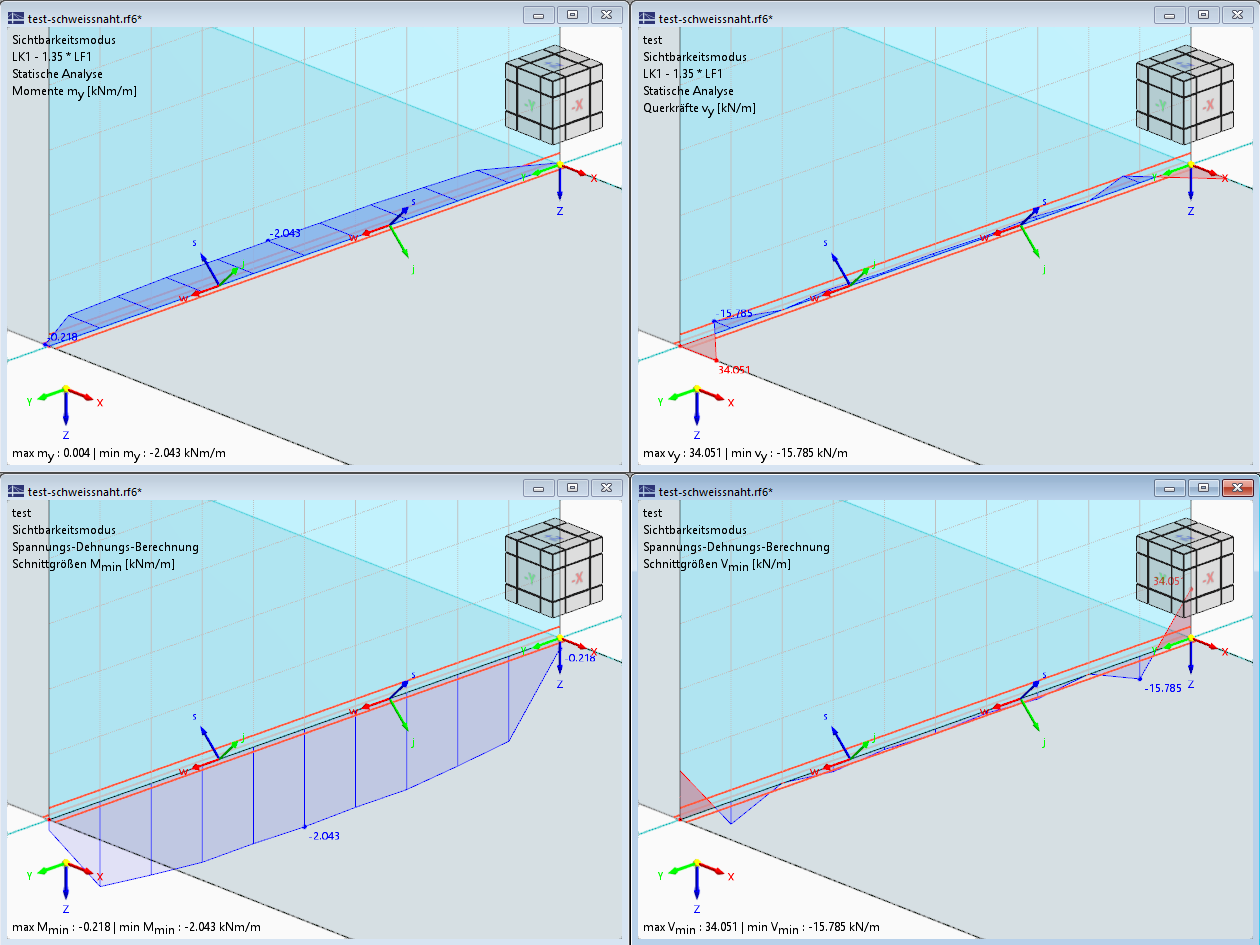

Wykres połączenia sił wewnętrznych powierzchni my, vy z siłami w spoinach M, V do oceny połączeń spawanych

Wykres przedstawia związek między siłami przekroju powierzchni my i vy a siłami spoiny M i V. Ilustruje on, w jaki sposób siły przekroju są wykorzystywane do analizy połączeń spawanych. Rysunek obrazuje obliczenie i przekształcenie sił przekroju powierzchni w odpowiednie siły spoiny.
