Analiza deformacji w RFEM 3D wieży Bannwaldturm

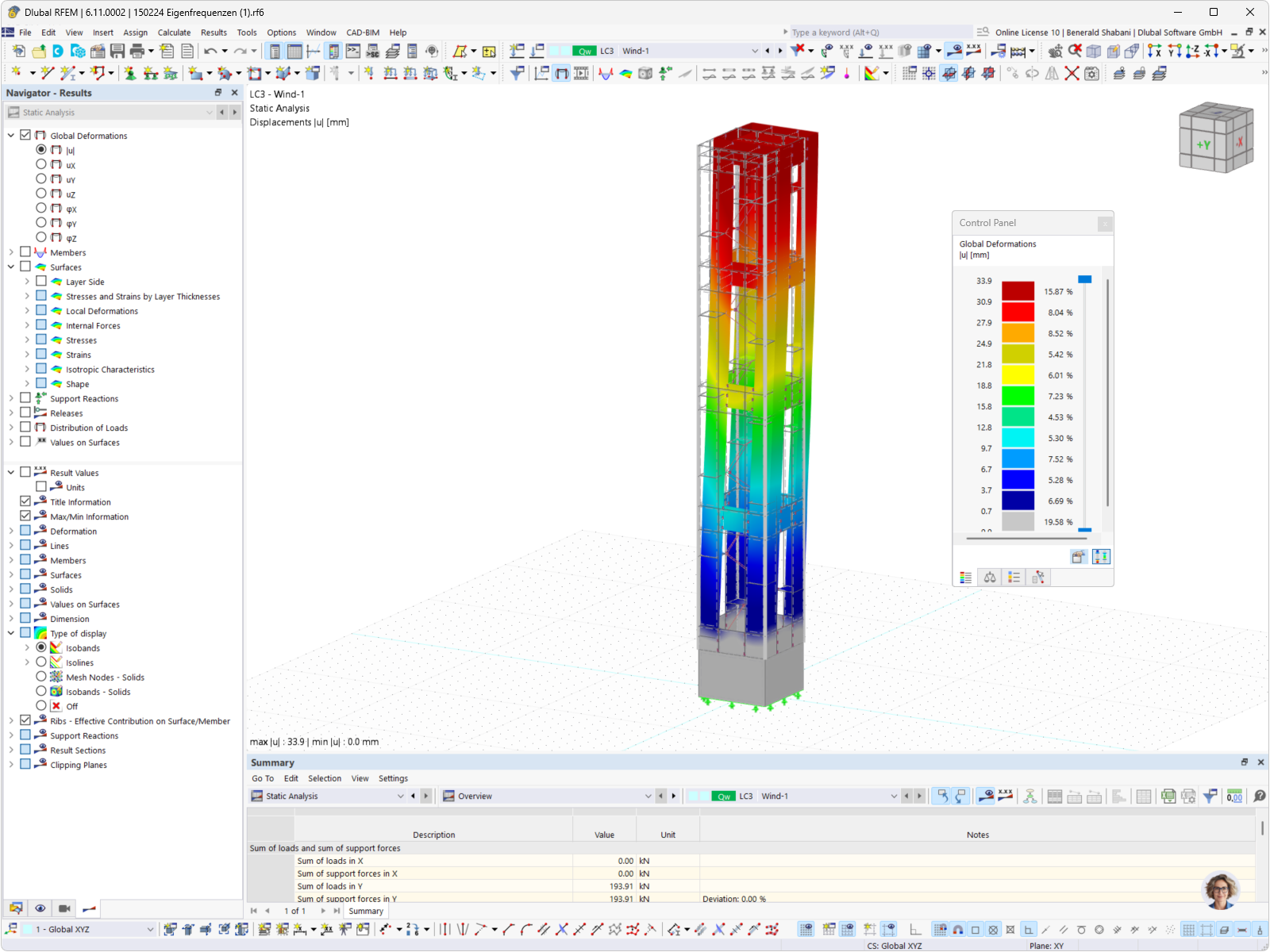

Widok analizy odkształceń wieży widokowej z programem RFEM
Rysunek przedstawia analizę deformacji wieży widokowej, przedstawioną w programie RFEM. Widoczne są wykresy i modele powstałe w wyniku szczegółowej analizy deformacji konstrukcji. Deformacje są przedstawione w gradacji kolorów, aby zobrazować różne obciążenia konstrukcji. © Biuro konstrukcyjne Wirth Haker
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 640 |
| Liczba linii | 1017 |
| Liczba prętów | 142 |
| Liczba powierzchni | 122 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 103,260 t |
| Wymiary (metryczne) | 5,000 x 37,200 x 5,000 m |
| Wymiary (imperialne) | 16.4 x 122.05 x 16.4 feet |
