Bannwaldturm, Ostrach, Niemcy

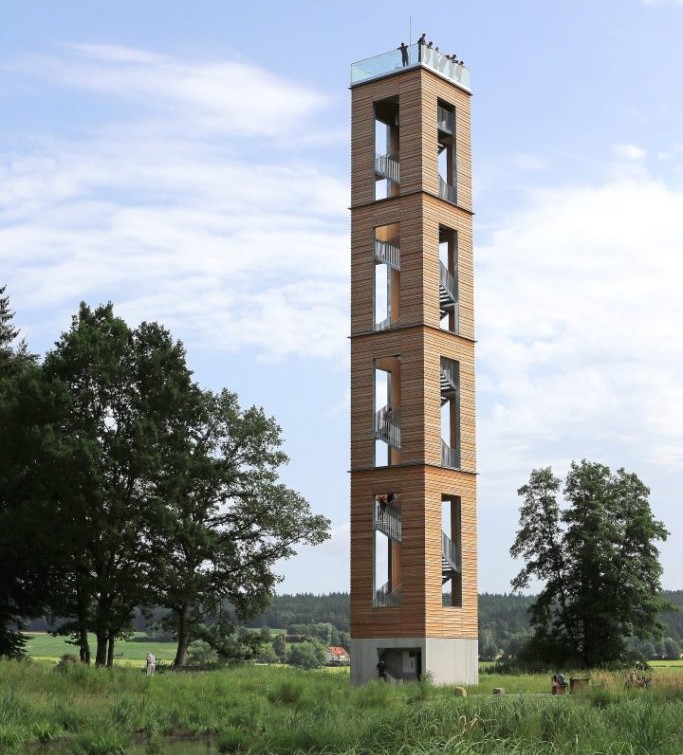

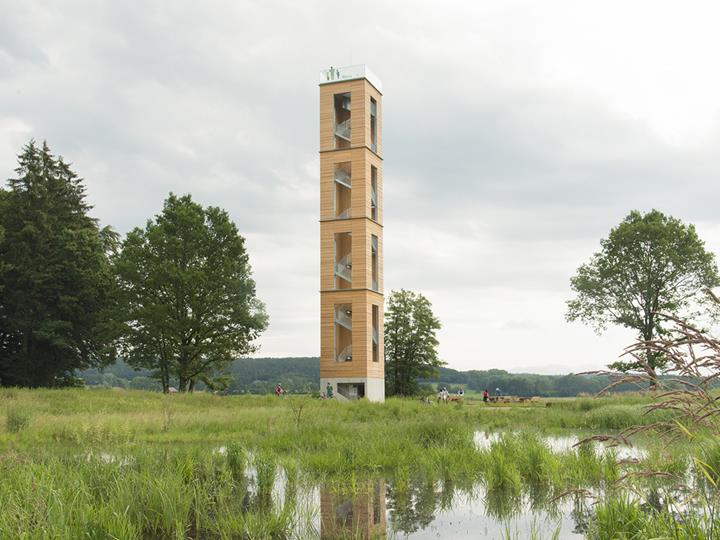

Interesującym projektem klienta firmy Dlubal, Wirth Haker, jest wieża Bannwaldturm w miejscowości Ostrach, Niemcy. Została zbudowana w nowoczesnej technologii konstrukcji drewnianej i pełni zarówno funkcję wieży widokowej, jak i centrum informacji.

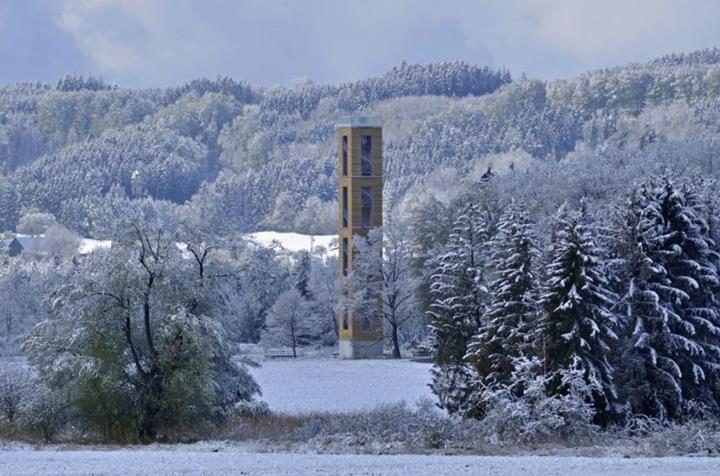

W samym sercu 400-hektarowego rezerwatu leśnego gminy Ostrach od 2016 roku stoi wieża Bannwaldturm. Podczas gdy betonowa podstawa mieści wystawę poświęconą otaczającemu rezerwatowi przyrody, odwiedzający platformę widokową na wysokości ponad 37 m mogą podziwiać panoramiczny widok 360° na wrzosowiska.

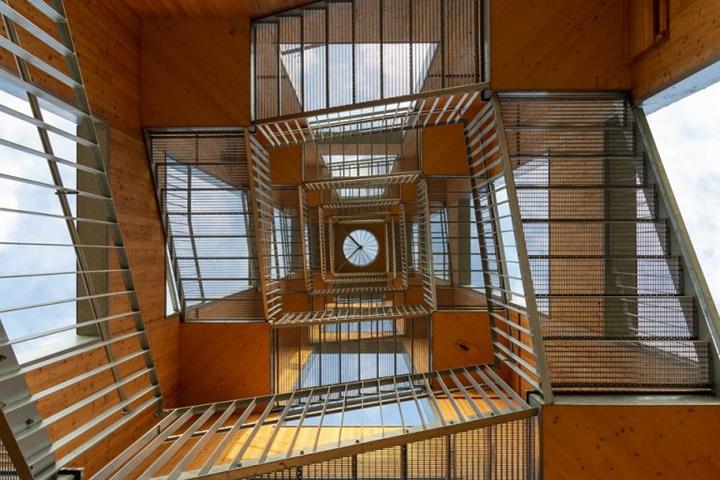

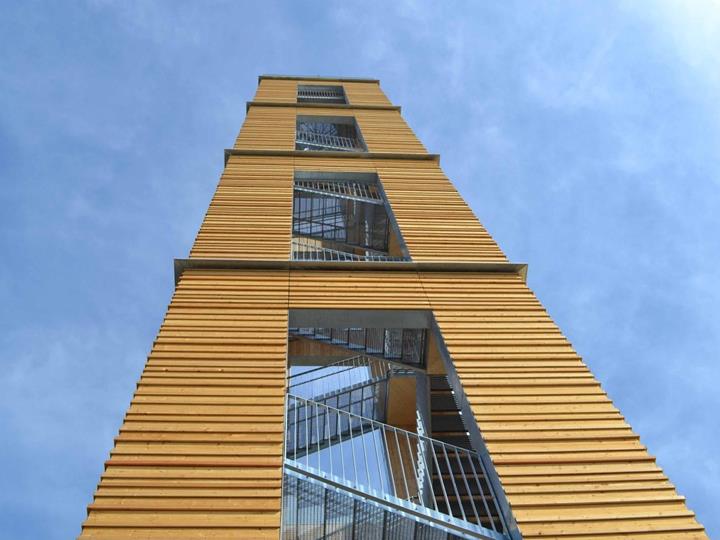

Wieża składa się z płyt z litego drewna (moduły z drewna klejonego krzyżowo, świerk) z wewnętrznymi stalowymi schodami. Elewacja drewniana to szalunek z drewna modrzewiowego w kształcie rombu, wykonany z profili elewacyjnych o różnych grubościach. Dzięki temu wieża wydaje się niemal żywa.

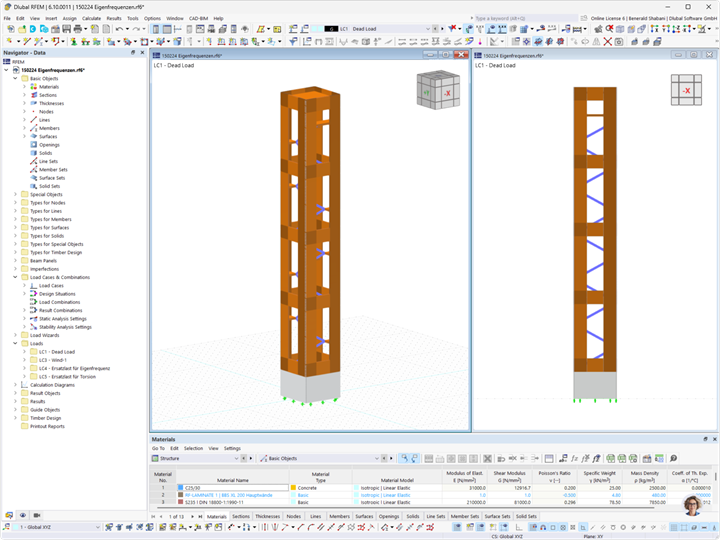

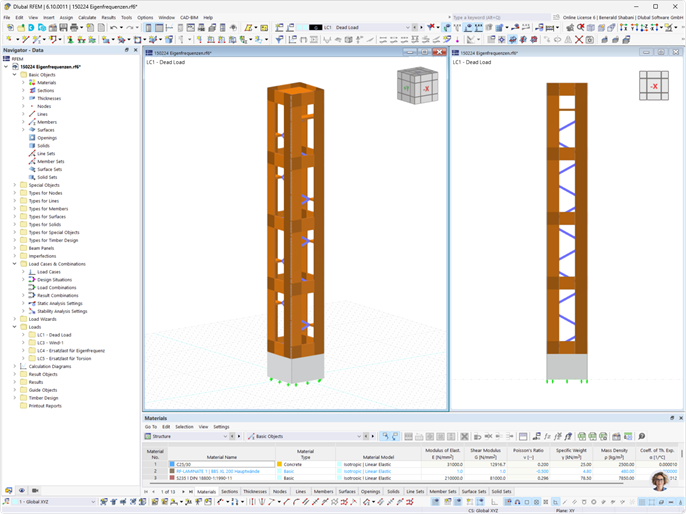

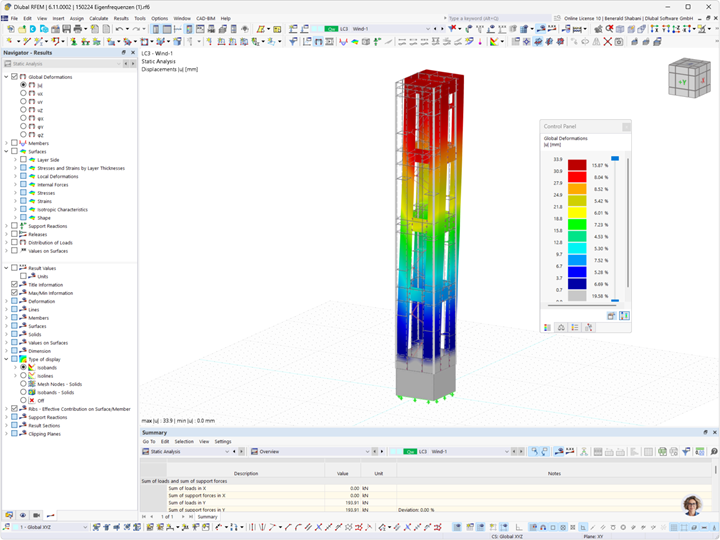

Projekt ten został obliczony przez klienta Dlubal, firmę Wirth Haker, przy użyciu oprogramowania MES RFEM.

Miejsce 88356 Ostrach
Germany
Inwestor
Projektowanie konstrukcji


Specyfikacja projektu

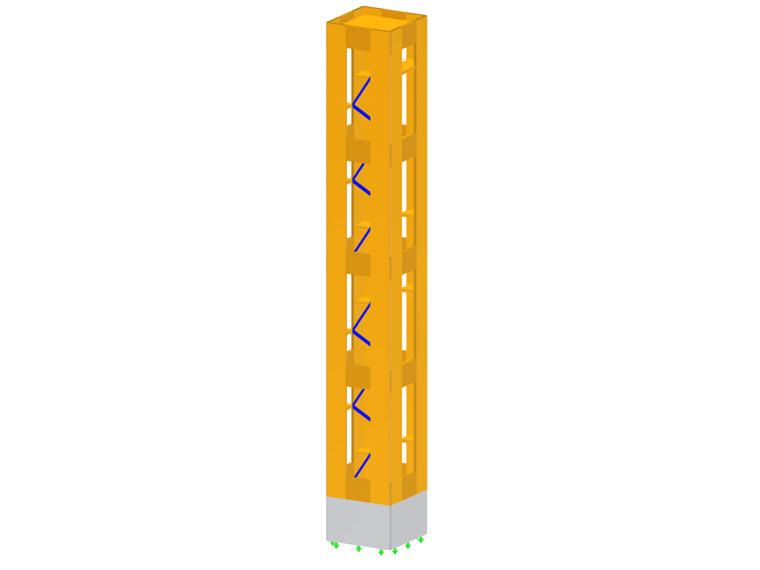

Dane modelu

Liczba węzłów 640
Liczba linii 1017
Liczba prętów 142
Liczba powierzchni 122
Ilość brył 0
Ilość przypadków obciążenia 4
Ilość KO 0
Liczba kombinacji wyników 1
Ciężar całkowity 103,260 t
Wymiary (metryczne) 5,000 x 37,200 x 5,000 m
Wymiary (imperialne) 16.4 x 122.05 x 16.4 feet
