Rozkład naprężeń w strefie sprężystej i plastycznej

Wyświetlanie rozkładu naprężeń w oparciu o teorię sprężystości i rezerwy plastyczne

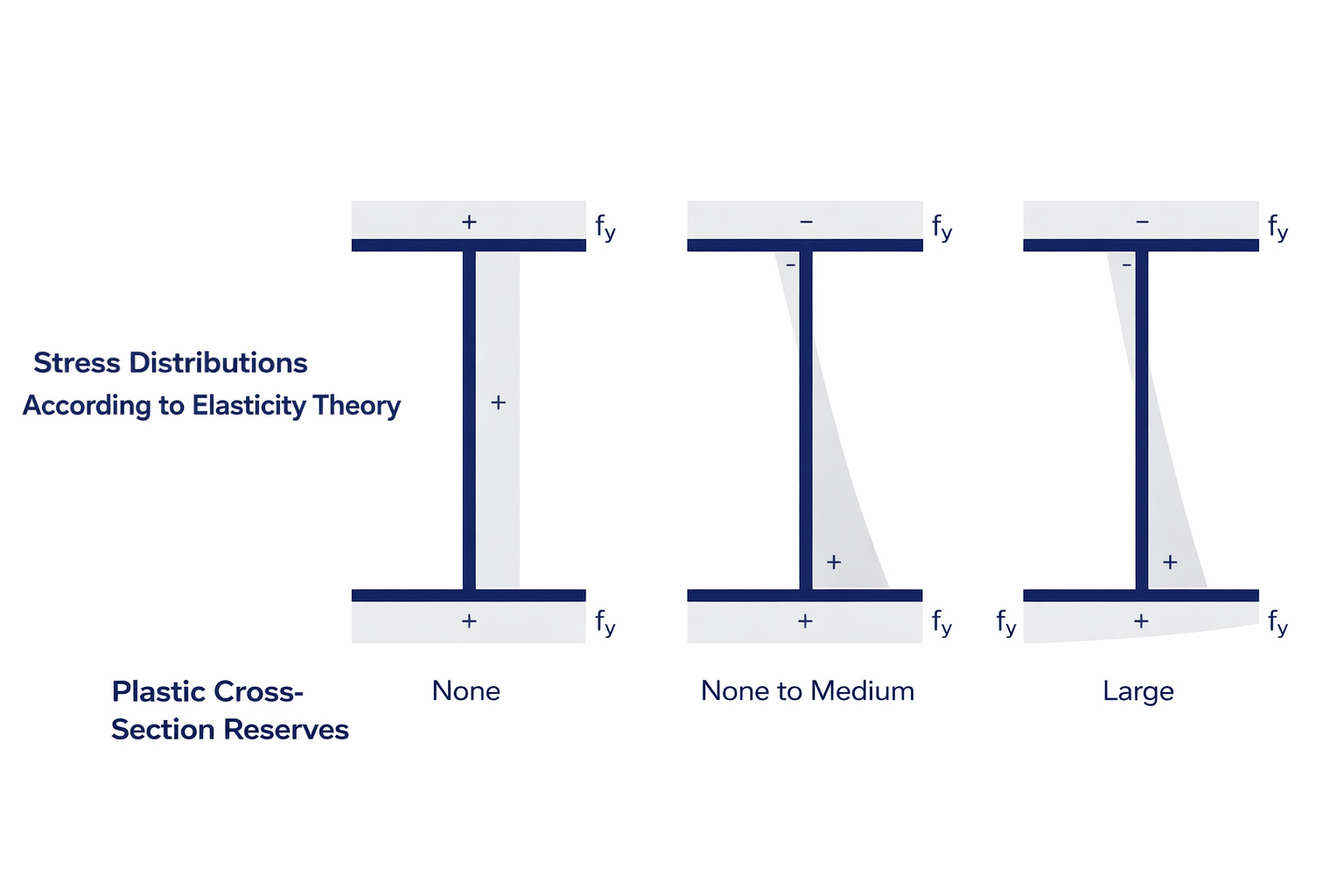

Rysunek przedstawia rozkłady naprężeń analizowanych według teorii sprężystości oraz rezerwy plastycznej. Ilustruje to różnice między zachowaniem sprężystym a dodatkowymi możliwościami, jakie można wykorzystać dzięki rezerwom plastycznym. Ta wizualizacja jest typowa dla analiz przeprowadzanych w zaawansowanym oprogramowaniu inżynierskim.
