KB 2030 | Porównanie literatury współczynnika bezpieczeństwa

KB 2030 | Porównanie czynników bezpieczeństwa z literaturą

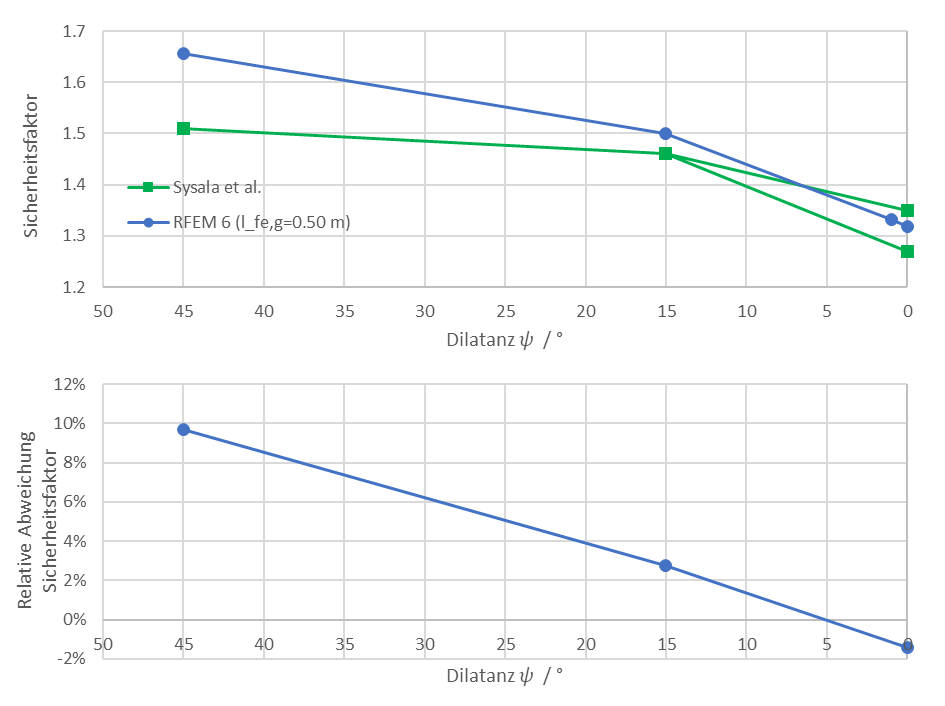

Ilustracja przedstawia porównanie wartości z literatury według Sysala i in. oraz współczynników bezpieczeństwa obliczonych w RFEM 6 metodą reductio Phi-C dla różnych kątów dylatacji, na przykładzie jednorodnej skarpy. Na dole przedstawione są także względne odchylenia współczynników bezpieczeństwa w RFEM 6 od wartości z literatury.

Analiza geotechniczna
Stateczność konstrukcji
Zniszczenie gruntu
Zawalenie się zbocza
Redukcja phi-c

Wykorzystano w

Sprawdzanie stateczności zbocza o stałym nachyleniu za pomocą redukcji wytrzymałości na ścinanie

Model 3D

Wersja pliku

Więcej o modelu 3D

KB 2030 | Jednorodne nachylenie do oceny stateczności

Specyfikacje

Liczba węzłów	21
Liczba linii	32
Liczba prętów	0
Liczba powierzchni	15
Ilość brył	2
Ilość przypadków obciążenia	3
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	600,000 t
Wymiary (metryczne)	40,000 x 20,000 x 0,500 m
Wymiary (imperialne)	131.23 x 65.62 x 1.64 feet
