Krytyczne obciążenie wyboczeniowe do liczby elementów
Krytyczna siła wyboczeniowa przy liczbie elementów

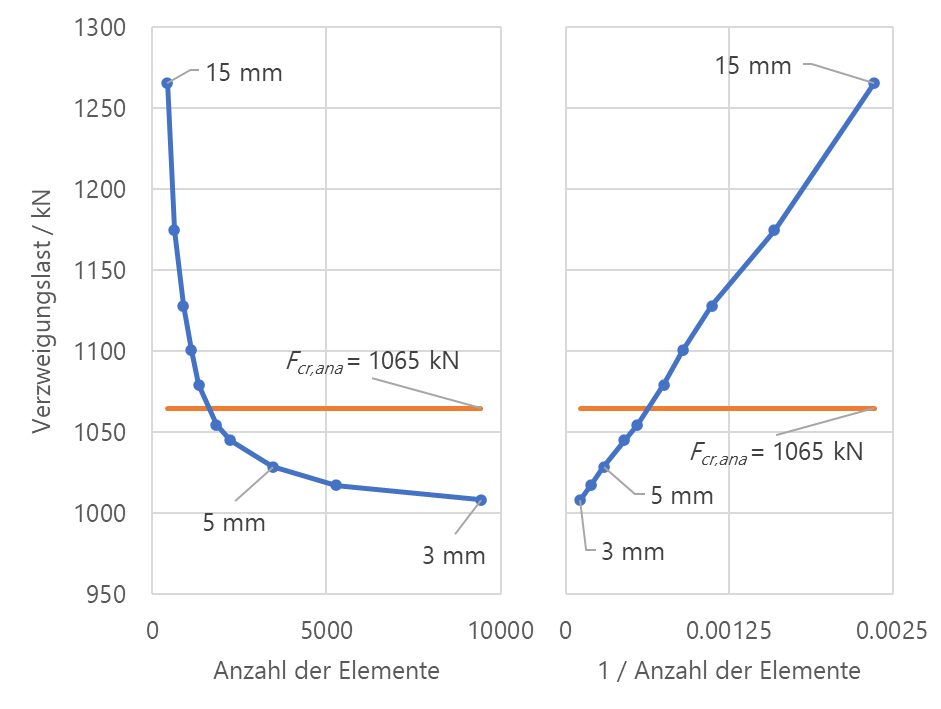

Rysunek przedstawia wyniki badania zbieżności siatki do analizy krytycznego obciążenia wyboczeniowego aluminiowej powłoki przy różnej wielkości siatki. Pokazano tutaj krytyczne obciążenie wyboczeniowe w zależności od liczby elementów (po lewej) oraz jej odwrotności. Dodatkowo zaznaczono analitycznie wyznaczone idealne obciążenie wyboczeniowe.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 6 |
| Liczba linii | 7 |
| Liczba prętów | 1 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,001 t |
| Wymiary (metryczne) | 1,050 x 0,200 x 0,100 m |
| Wymiary (imperialne) | 3.44 x 0.66 x 0.33 feet |
