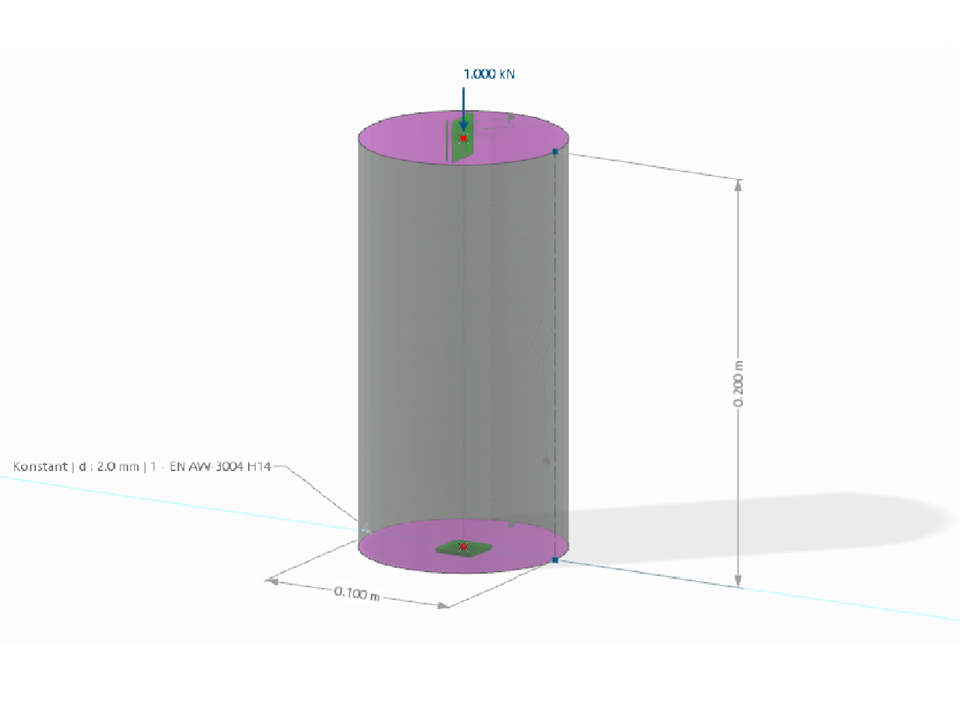

Model składa się z aluminiowej powłoki cylindrycznej o wysokości 0,2 m i grubości 2 mm oraz średnicy 0,1 m. Górna i dolna powierzchnia są wykonane jako powierzchnie sztywne i obciążone siłą 1 kN, względnie podparte przegubowo bez możliwości przemieszczenia. Poprzez sukcesywne zagęszczanie siatki z 15 mm do 3 mm badany jest wpływ gęstości siatki na krytyczne obciążenie wyboczeniowe w liniowej analizie wyboczeniowej.
Model ten służy jako przykład w artykule fachowym dotyczącym konwergencji siatki.
Model wykorzystany w
KB 001914 | Badanie zbieżności siatki | Aluminiowa powłoka
| Liczba węzłów | 6 |
| Liczba linii | 7 |
| Liczba prętów | 1 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,001 t |
| Wymiary (metryczne) | 1,050 x 0,200 x 0,100 m |
| Wymiary (imperialne) | 3.44 x 0.66 x 0.33 feet |
