Względne odchylenie obciążenia wyboczeniowego od jego wartości minimalnej w zależności od czasu obliczeń i wielkości siatki

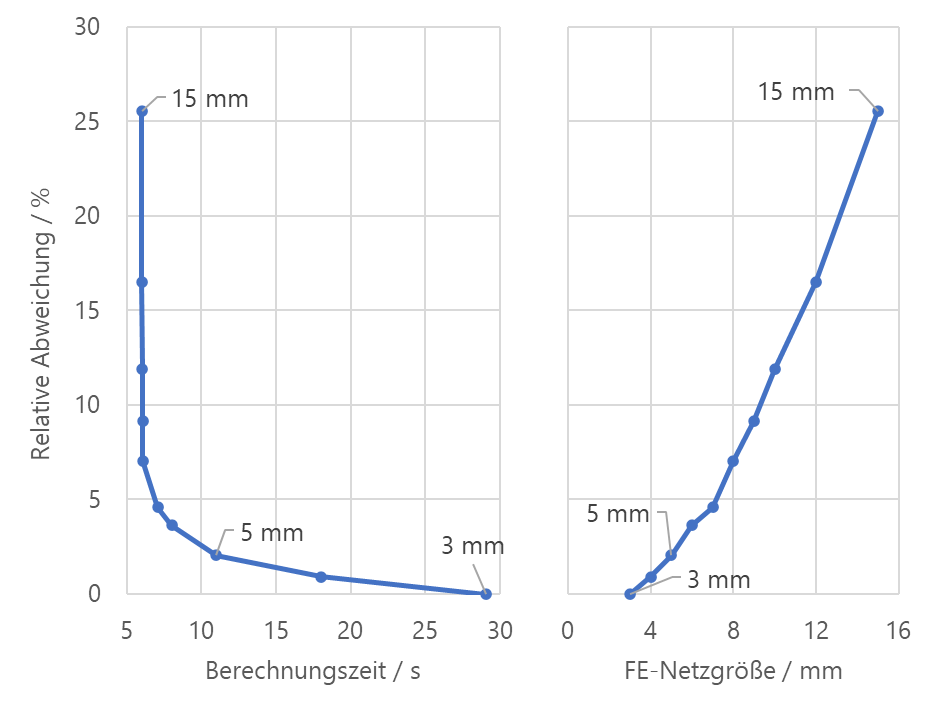

Ten rysunek przedstawia wyniki badania zbieżności siatki służącego do analizy krytycznego obciążenia wyboczeniowego aluminiowej powłoki przy różnych rozmiarach siatki. Przedstawiono tutaj odchylenie krytycznego obciążenia wyboczeniowego od wyniku dla najdrobniejszej badanej siatki w zależności od czasu obliczeń (po lewej) oraz rozmiaru siatki (po prawej).
