Naprężenie zastępcze i odkształcenie plastyczne modelu JD1

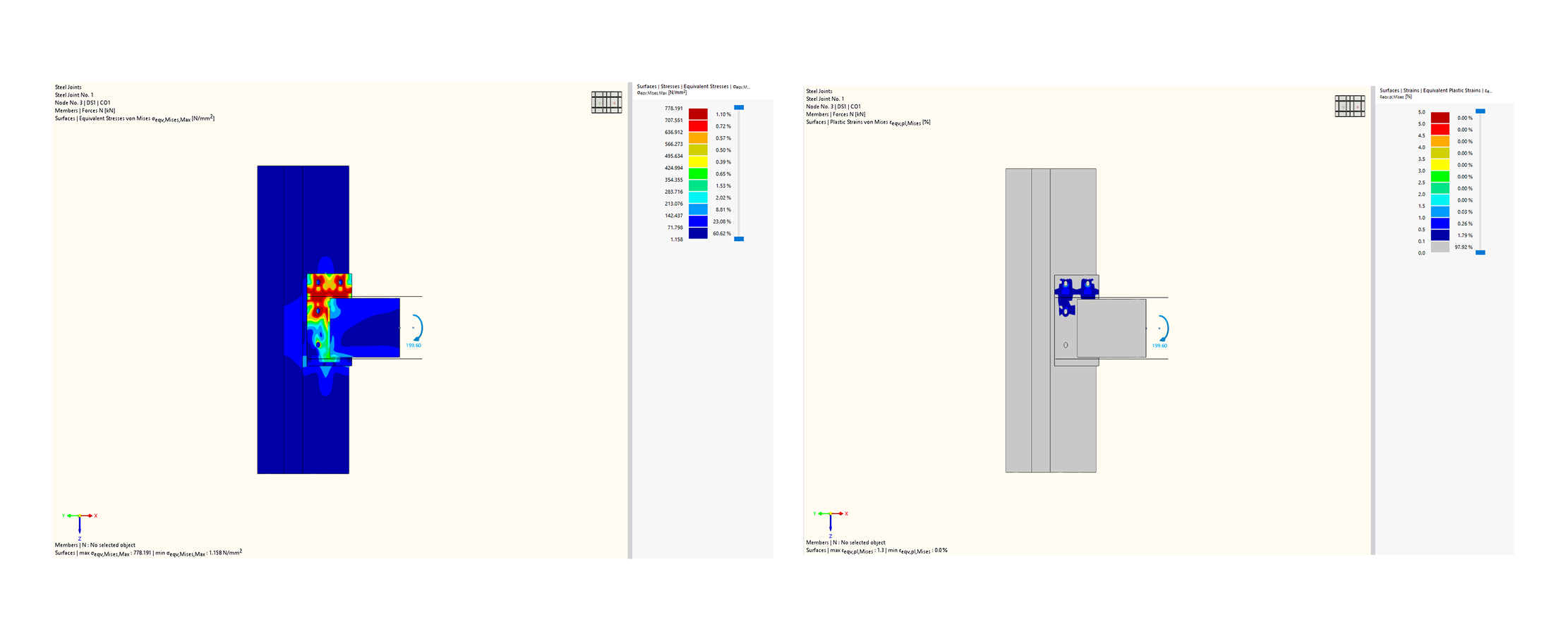

Wyniki analizy przedstawiające zastępcze naprężenia von Misesa oraz zastępcze odkształcenia plastyczne dla modelu połączenia stalowego, zwizualizowane za pomocą kolorowych wykresów powierzchniowych.
Wizualizacja przedstawia wyniki analizy konstrukcji dla Połączenia stalowego nr 1. Wykres po lewej stronie ilustruje rozkład zastępczych naprężeń Von Misesa na powierzchniach, wykres po prawej stronie pokazuje odpowiadające im zastępcze odkształcenia plastyczne.
