Analiza odkształceń belki podsuwnicowej w RFEM

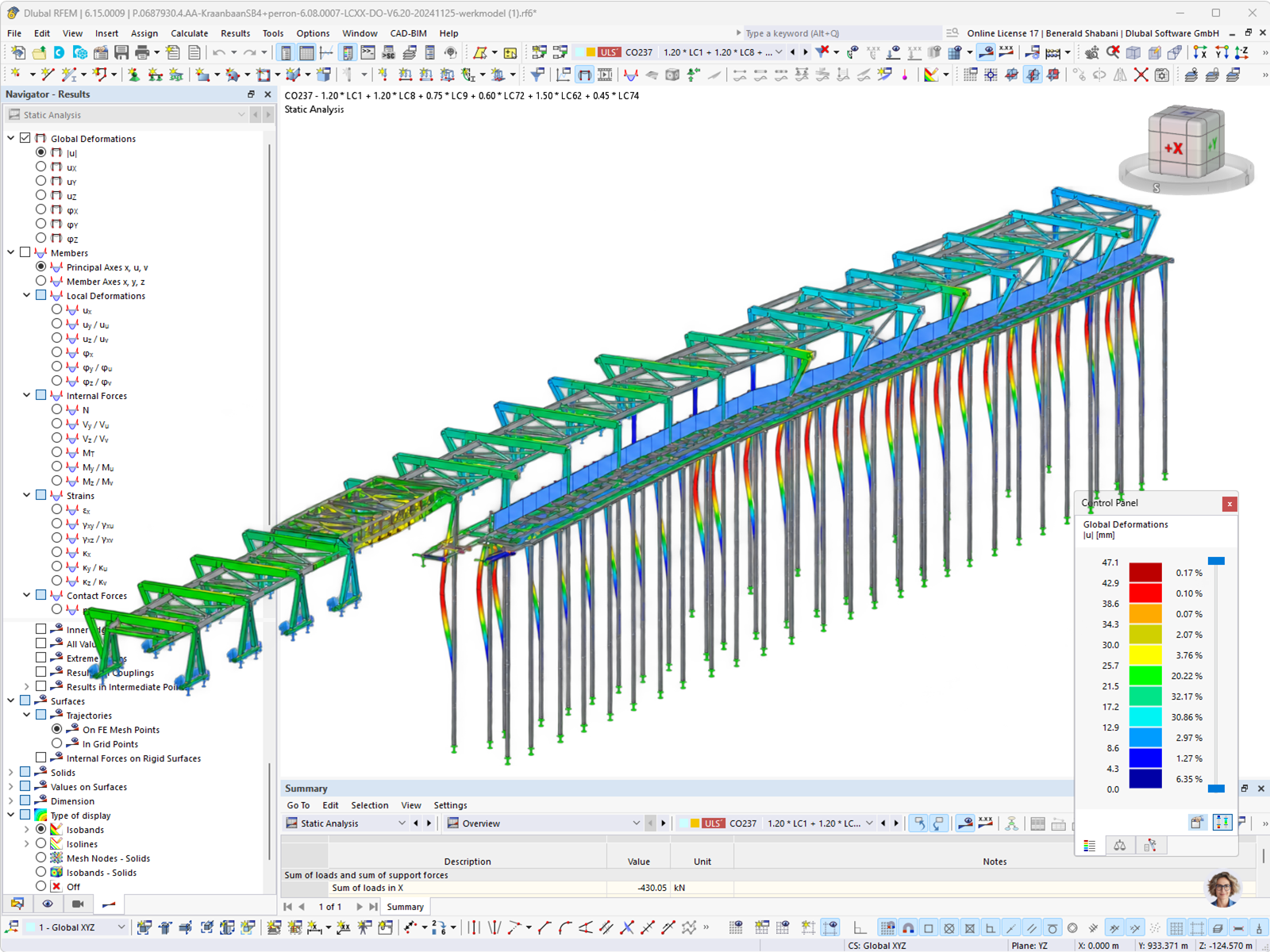

Model RFEM stalowej belki podsuwnicowej z kolorowym przedstawieniem globalnych deformacji
Rysunek przedstawia analizę odkształceń stalowej belki podsuwnicowej w programie RFEM. Globalne deformacje konstrukcji nośnej przedstawiono za pomocą stopniowania kolorów, przy czym widoczne są różne obszary odkształceń wzdłuż słupów i belek. Obliczenie służy do oceny zachowania odkształcenia i nośności konstrukcji toru podsuwnicowego. © A&I Kwant Civiel B.V.
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 1572 |
| Liczba linii | 1327 |
| Liczba prętów | 1138 |
| Liczba powierzchni | 66 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 59 |
| Ilość KO | 580 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 583,285 t |
| Wymiary (metryczne) | 217,253 x 31,834 x 31,241 m |
| Wymiary (imperialne) | 712.77 x 104.44 x 102.5 feet |
