2024-05-30

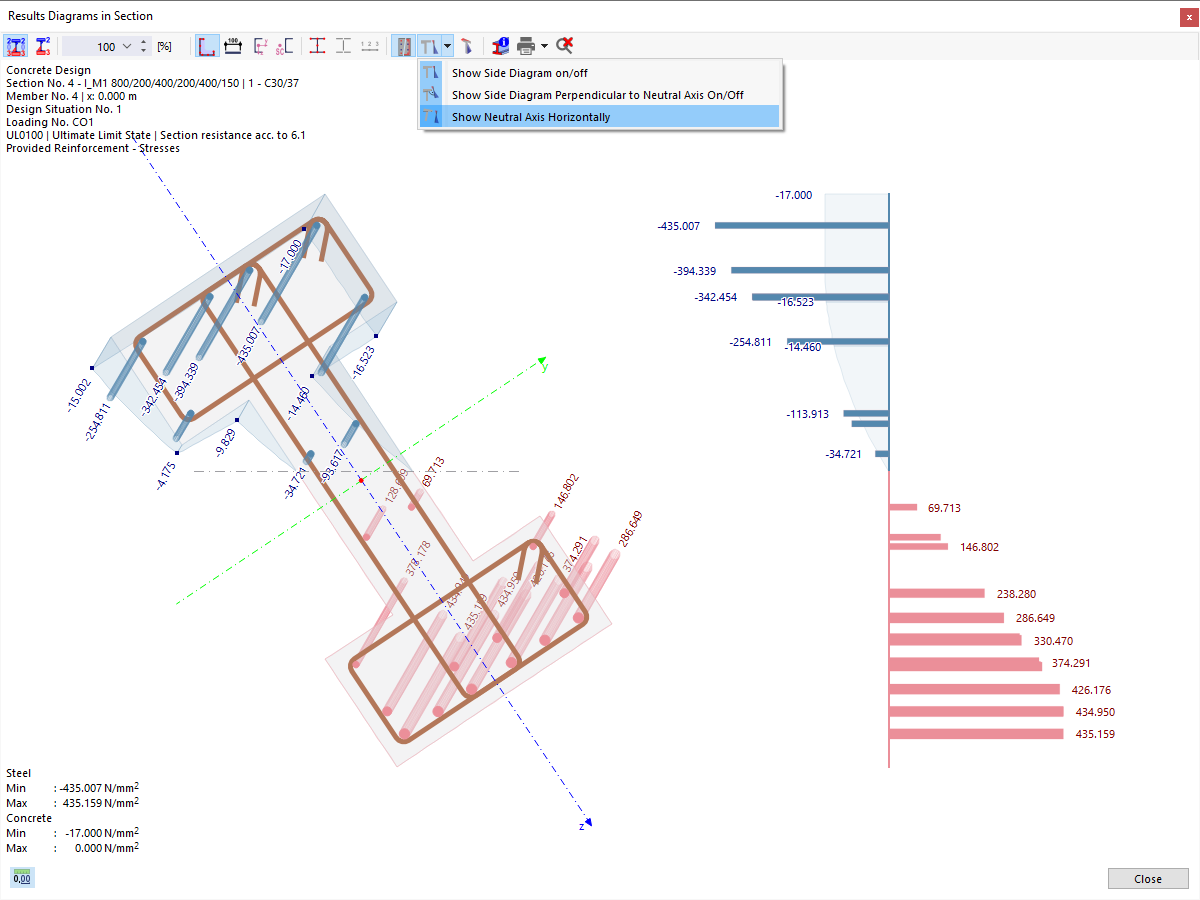

027046

Tensões existentes sob ação de carga

Representação gráfica da distribuição de tensões e deformações na secção de betão, incluindo a armadura e a ação da carga.
A imagem mostra uma representação gráfica das tensões e deformações na seção de um componente de betão. Ilustra as tensões e deformações existentes na seção de betão e na armadura longitudinal sob a ação de cargas. As tensões são visíveis tanto numa imagem de tensão 3D como numa representação 2D. Esta representação auxilia a análise na árvore de resultados do dimensionamento para avaliar os efeitos estruturais nas esforços internos-limite.
Utilizado em
2025-03-24

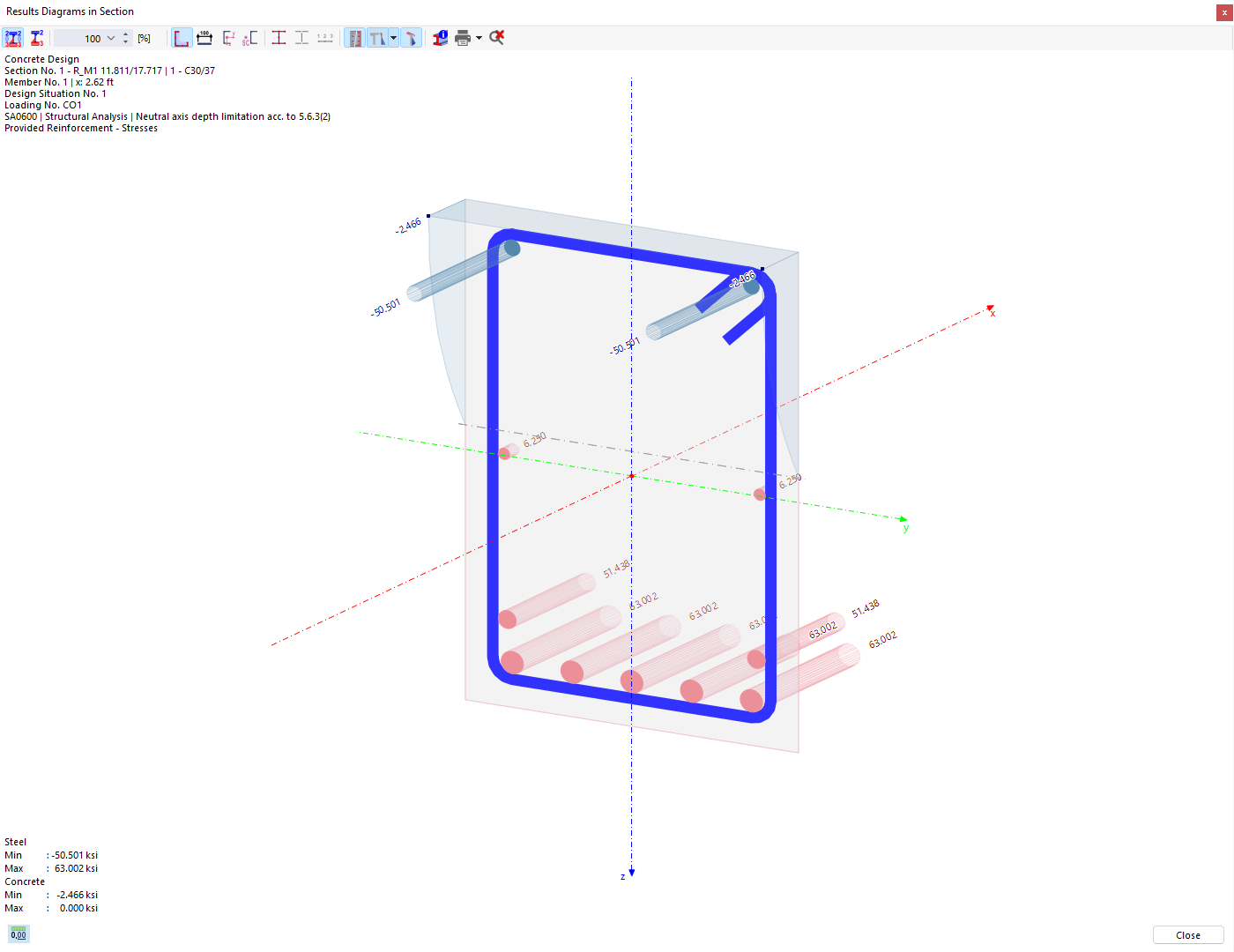

027048
Tensões nas barras de armadura e na secção de betão
Visualização de tensões e deformações em secções de betão sob ação de cargas
A imagem representa graficamente as tensões e deformações numa secção de betão, bem como as barras de armadura. As tensões estão ilustradas numa vista 3D ou como gráfico 2D. As tensões e deformações são apresentadas com as armaduras longitudinais sob várias ações de carga. A representação ajusta-se aos parâmetros selecionados na árvore de resultados dos detalhes de dimensionamento.
2025-03-24
027049
Deformações sob esforços limites
Saída gráfica para análise de tensões e deformações em secções de betão e armaduras sob carga
A imagem mostra uma representação gráfica detalhada das tensões de secção no betão sob esforços internos limites. Mostra-se a distribuição das tensões e das deformações na secção de betão e na armadura longitudinal. A representação visual oferece tanto imagens de tensão em 3D como gráficos em 2D para uma análise detalhada. Essas representações gráficas servem para avaliar tensões e deformações sob diferentes condições de carga.
2025-03-24

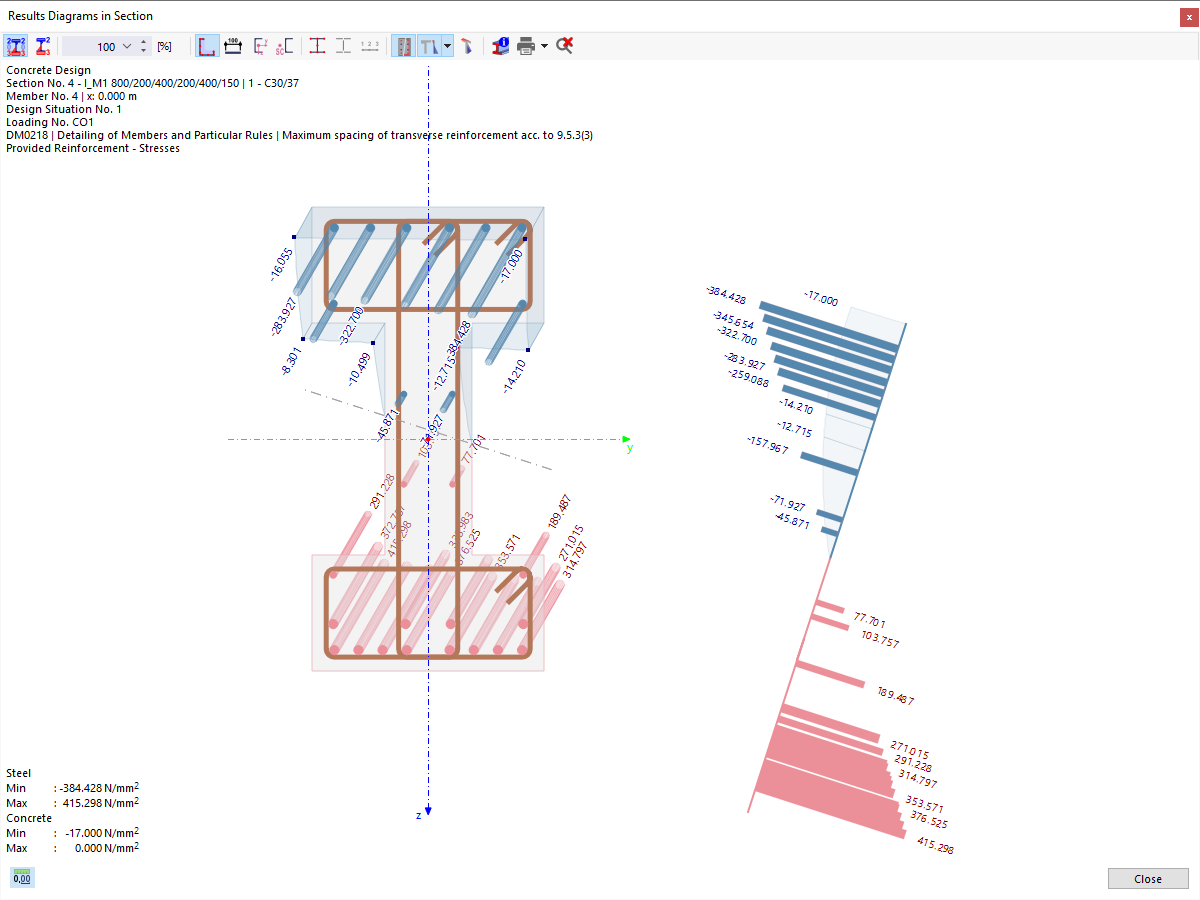

027050
Deformações existentes nas varas de armadura e na secção de betão sob a ação de cargas
Visualização 3D das tensões de secção na armadura de betão sob carga
A imagem mostra a distribuição de tensões e deformações na seção de betão e nas barras de armadura sob influência de cargas. É oferecida uma vista de tensão 3D e uma representação 2D para avaliar visualmente os resultados. A distribuição de tensões nas barras de armadura é um aspeto essencial para garantir a capacidade de carga da estrutura projetada. As representações gráficas permitem uma análise abrangente das tensões dos materiais.
