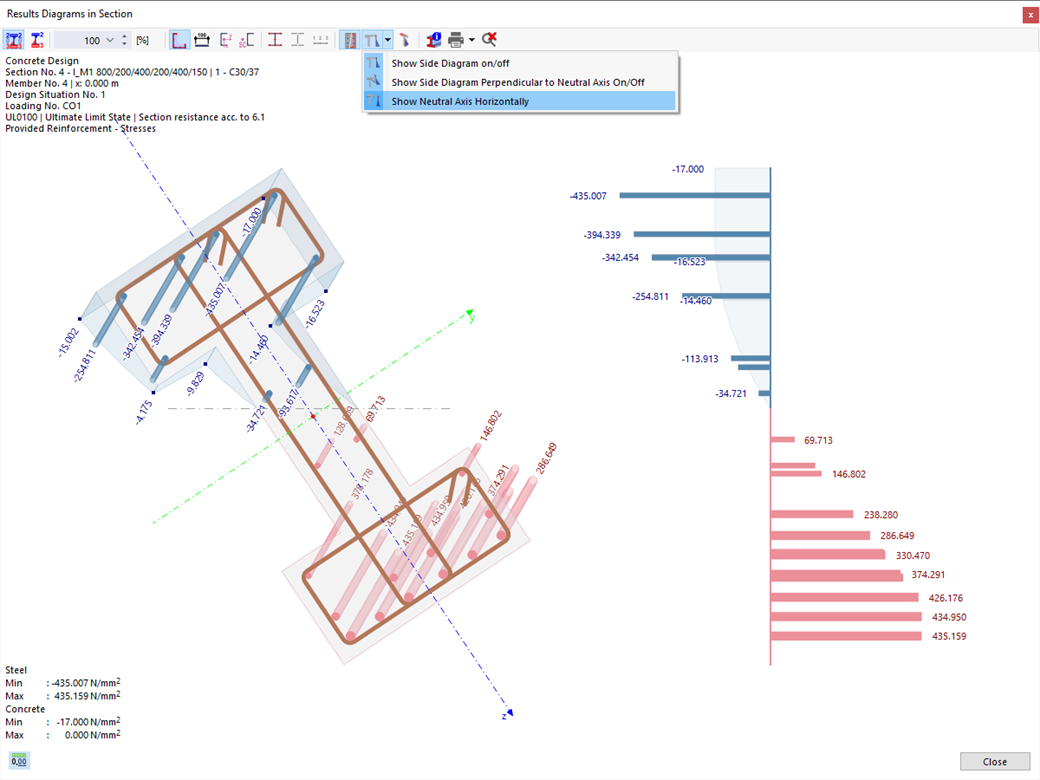

As tensões e deformações existentes na secção de betão e na armadura podem ser representadas como uma imagem de tensão 3D ou como um gráfico 2D. Dependendo dos resultados que seleciona na árvore de resultados dos detalhes de dimensionamento, são apresentadas as tensões ou deformações na armadura longitudinal definida sob as ações da carga ou os esforços internos limite.
Dimensionamento de betão | Representação gráfica das tensões da secção
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:00 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Duração: 00:03:40 min
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
Utilizando um exemplo de uma laje de betão com fibra de aço, este artigo descreve como utilizar os diferentes métodos de integração e um número diferente de pontos de integração afectam os resultado do cálculo.
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para dimensionar corretamente uma viga em T no RFEM 6 e no módulo "Dimensionamento de betão", é importante determinar as "larguras de banzo" das barras nervuradas. Este artigo trata das opções de entrada para uma viga de dois vãos e o cálculo das dimensões do banzo de acordo com a EN 1992-1-1.
Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
No módulo Dimensionamento de betão, pode dimensionar qualquer secção RSECTION. O recobrimento de betão, a armadura longitudinal e de corte são definidos diretamente no RSECTION.
Após importar a secção RSECTION reforçada para o RFEM 6 ou o RSTAB 9, pode utilizá-la para o dimensionamento no módulo Dimensionamento de betão.
Ir para vídeo explicativo
O programa de cálculo estrutural oferece uma visão geral clara de todas as verificações realizadas para a norma de dimensionamento. Tem de determinar um critério de dimensionamento para cada verificação. Além da verificação dos estados limite último e de utilização, o programa verifica as regras de dimensionamento da norma. Para cada verificação, são apresentados detalhes de dimensionamento com os valores iniciais, os resultados intermédios e os resultados finais dispostos de forma estruturada. Uma janela de informação nos detalhes de dimensionamento apresenta o processo de cálculo com as fórmulas aplicadas, as fontes padrão e os resultados em detalhe.
Quais são os produtos recomendados para o cálculo e dimensionamento de estruturas de betão armado?
Como é que posso utilizar os modelos gráficos para a impressão múltipla de uma armadura?
Como é que posso ativar o dimensionamento de betão reforçado com fibras de aço no módulo "Dimensionamento de betão"?
Apesar de todos os dimensionamentos para uma barra terem sido cumpridos, obtenho uma "armadura descoberta". Qual é a razão para isso?
Como é que defino uma barra como viga em consola e não como apoiada em ambas as extremidades para verificações do estado limite de utilização ou da flecha?
O módulo Dimensionamento de betão do RFEM 6 permite dimensionar automaticamente armaduras de barras e superfícies?
