KB 001914 | Estudo de convergência de malha | Deformação na consola devido a diferentes abordagens

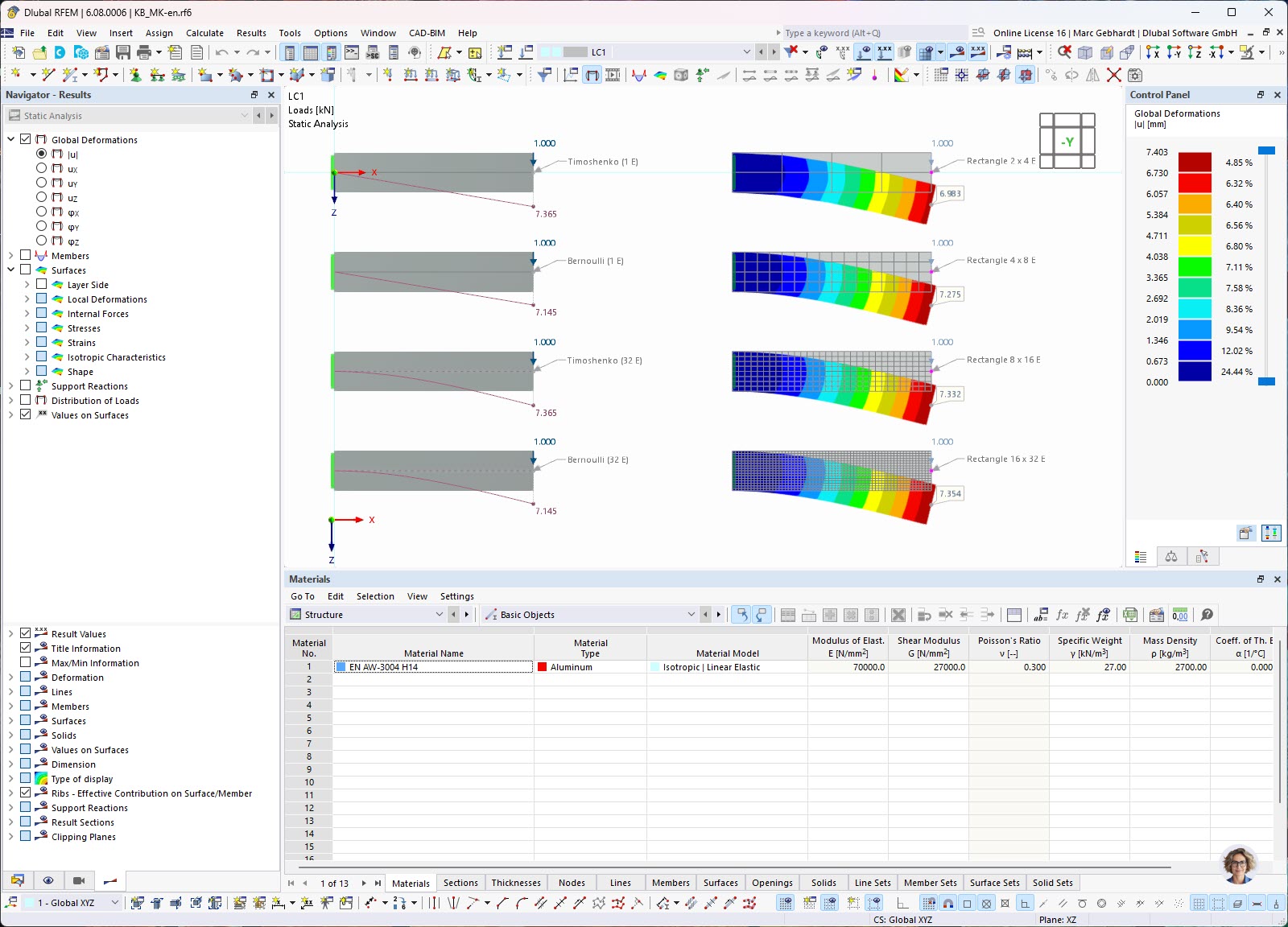

Estudo de convergência de malha mostra deformação na consola devido a diferentes abordagens
A imagem ilustra um estudo de convergência de malha para investigar a deformação numa viga de consola sob diferentes abordagens de modelagem. Estes estudos são essenciais na área de mecânica estrutural para garantir a capacidade de carga das estruturas. Através da utilização de soluções de software como as da Dlubal, os engenheiros podem realizar cálculos complexos e, assim, tomar decisões fundamentadas para garantir a estabilidade dos componentes. Uma simulação precisa da distribuição de cargas e das deformações resultantes otimiza o dimensionamento dos elementos e a utilização de materiais ao identificar e avaliar áreas críticas.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 108 |
| Número de linhas | 31 |
| Número de barras | 4 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,000 t |
| Dimensões (métricas) | 0,300 x 0,170 x 0,000 m |
| Dimensões (imperial) | 0.98 x 0.56 x 0 feet |
