Tensões e deformações em estudo de convergência de malha
Distribuição de tensões e deformações numa superfície na análise RSTAB

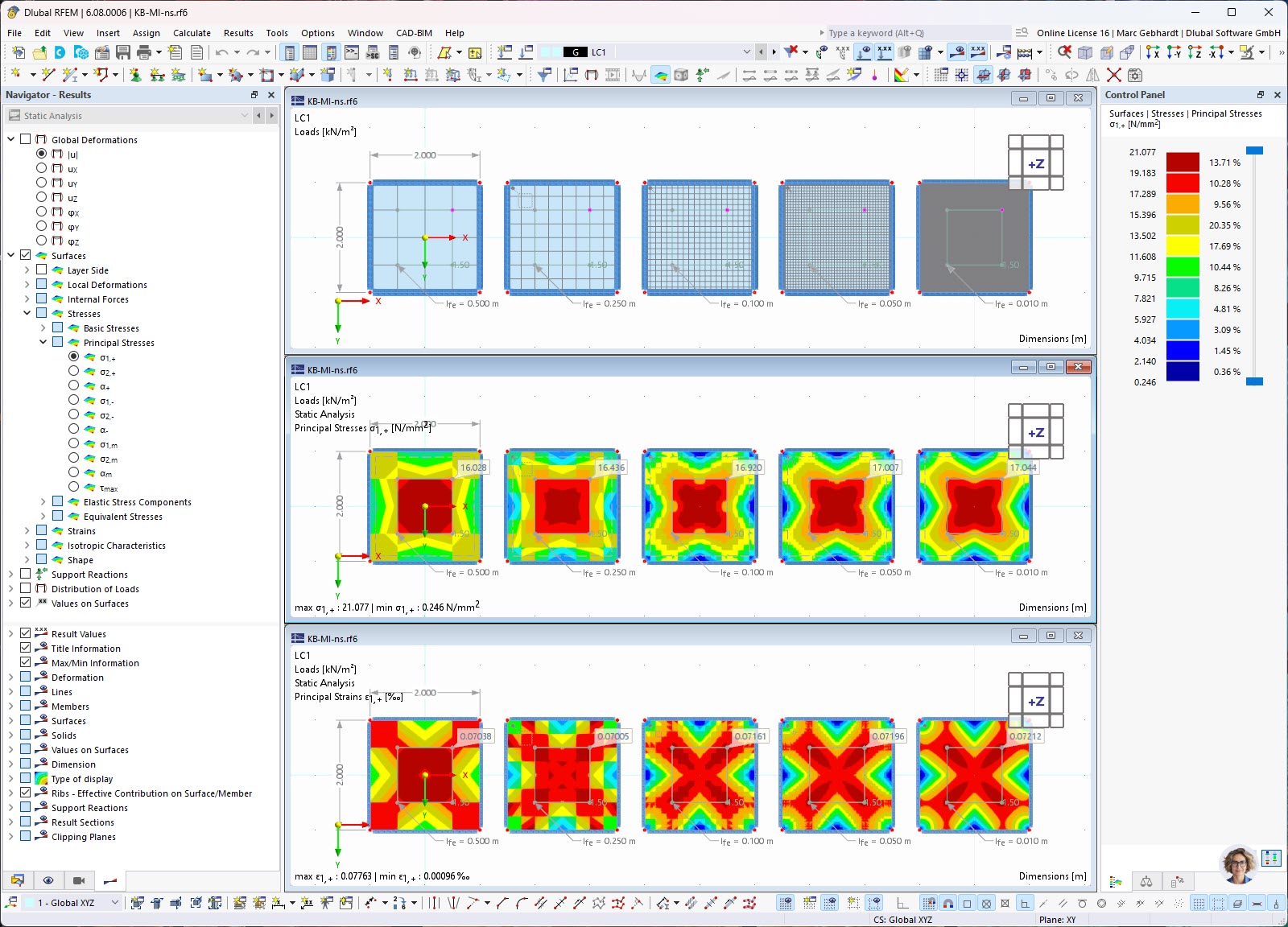

Esta figura mostra os resultados de um estudo de convergência da malha para a investigação de tensão e deformação numa determinada superfície, utilizando o software RFEM 6 da Dlubal. Os resultados visualizados ajudam os engenheiros a analisar a integridade estrutural e a segurança de construções. Através da representação precisa dos estados de tensão e deformação, podem ser identificadas e otimizadas áreas críticas na estrutura. O controlo da malha é uma função essencial que ajuda a garantir a precisão da análise e a identificar precocemente defeitos estruturais.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 20 |
| Número de linhas | 20 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 1,570 t |
| Dimensões (métricas) | 12,000 x 0,000 x 2,000 m |
| Dimensões (imperial) | 39.37 x 0 x 6.56 feet |
