Sistema e carga

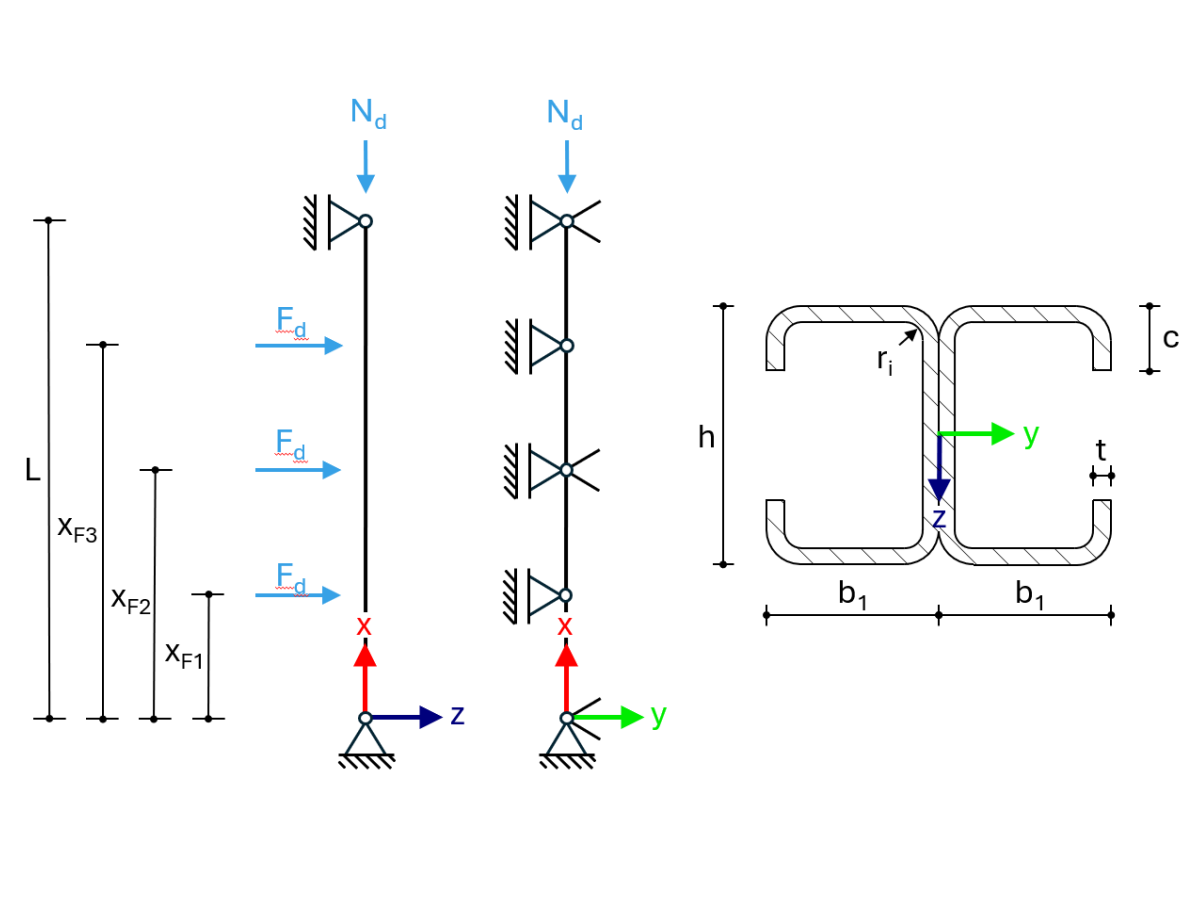

A imagem mostra um pilar de pórtico com carga. O pilar está modelado como uma viga simplesmente apoiada na direção z. Nos pontos de um terço da altura do pilar, está lateralmente suportado na direção y. Além disso, ao meio do pilar, a torção em torno do eixo x é impedida.
A secção consiste em dois perfis em C dispostos de costas e ligados entre si na alma através de pares de parafusos. A ligação é feita de maneira que um encurvadura local em toda a largura da alma não é evitada.
O pilar é sujeito a uma força axial de compressão e três cargas transversais.
