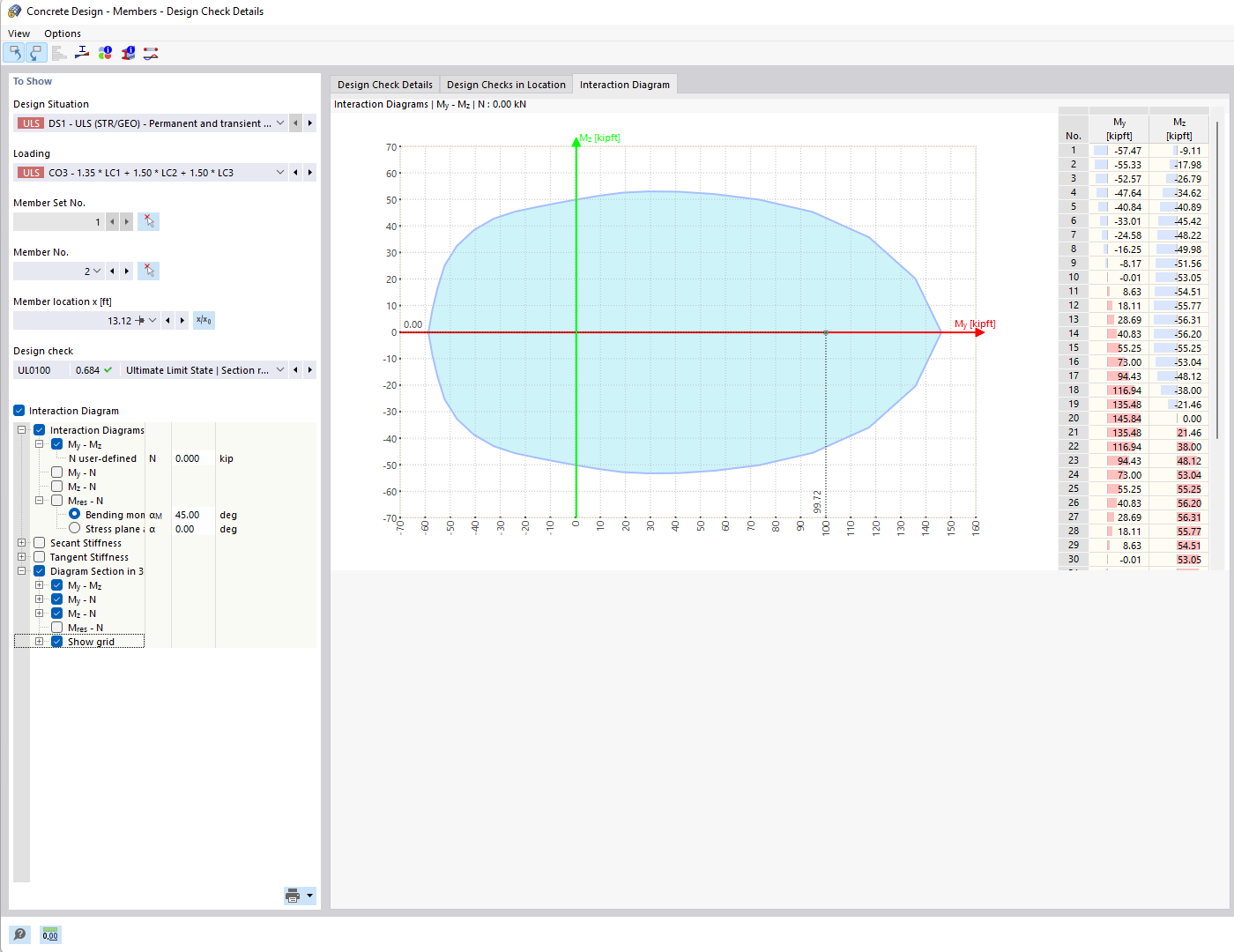

Диаграмма взаимодействия момент-момент

Визуализация несущей способности при двуосном изгибе железобетонного сечения с помощью диаграммы взаимодействия моментов.
Изображение показывает диаграмму взаимодействия для железобетонных сечений. Эта техническая диаграмма используется для определения несущей способности сечения из железобетона при двухосном изгибе. Диаграмма My-Mz представляет собой горизонтальное сечение трёхмерной диаграммы для заданной нормальной силы. Она визуализирует связь между моментами вдоль двух осей при заданной нормальной силе,
Используется в
2025-03-24
026991

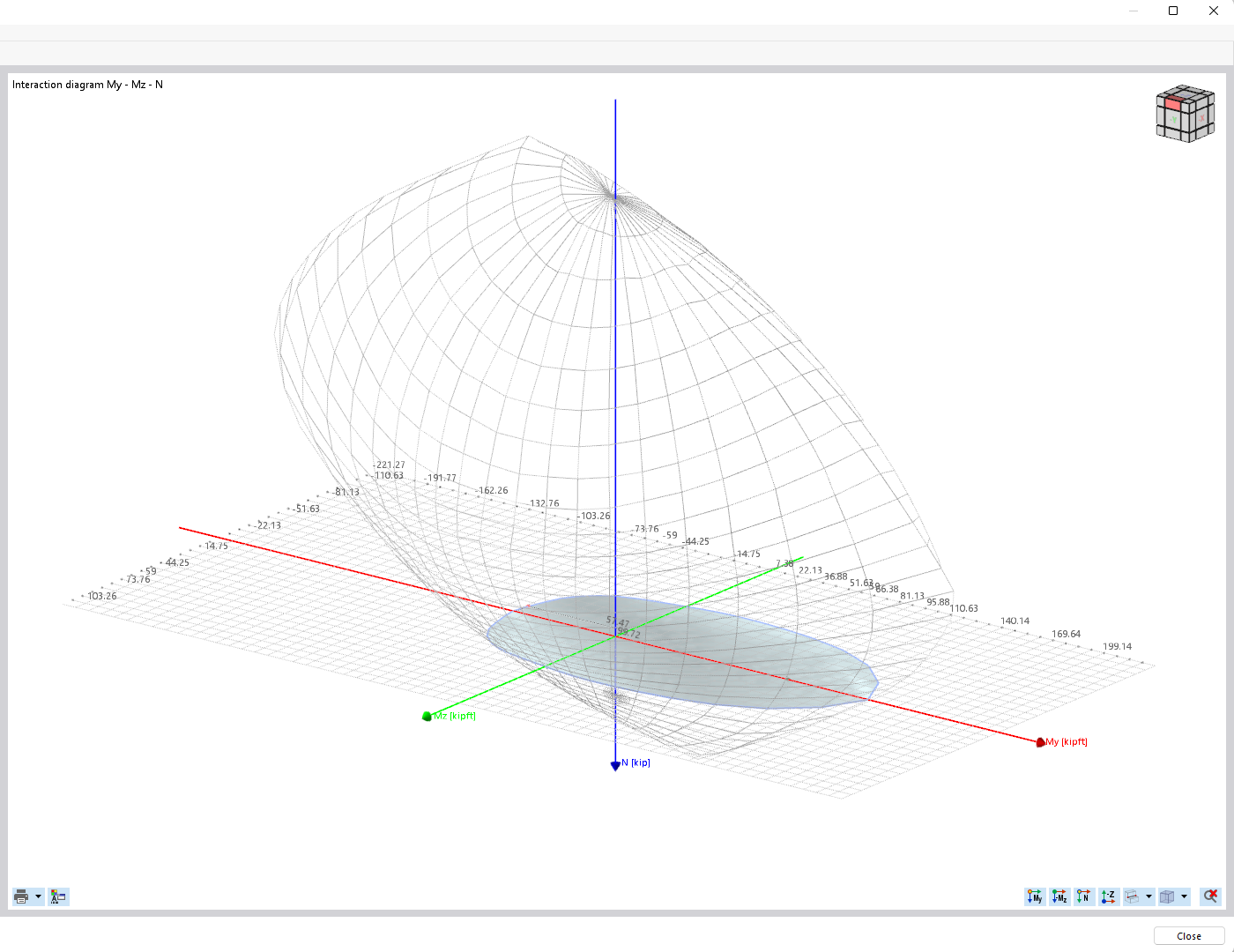

Плоскость разреза для диаграммы взаимодействия My-Mz-N
Диаграмма взаимодействия момента и изгиба с целью определения несущей способности железобетонного сечения при двустороннем изгибе.
Изображение показывает диаграмму My-Mz, иллюстрирующую двуосную несущую способность железобетонного сечения. Диаграмма состоит из горизонтального сечения сложной трёхмерной диаграммы взаимодействия при определённой нормальной силе. Это исследует распределение моментов по осям Y и Z. Это графическое изображение поддерживает расчёт железобетонных конструкций с точки зрения несущей способности на изгиб.
2025-03-24
026993

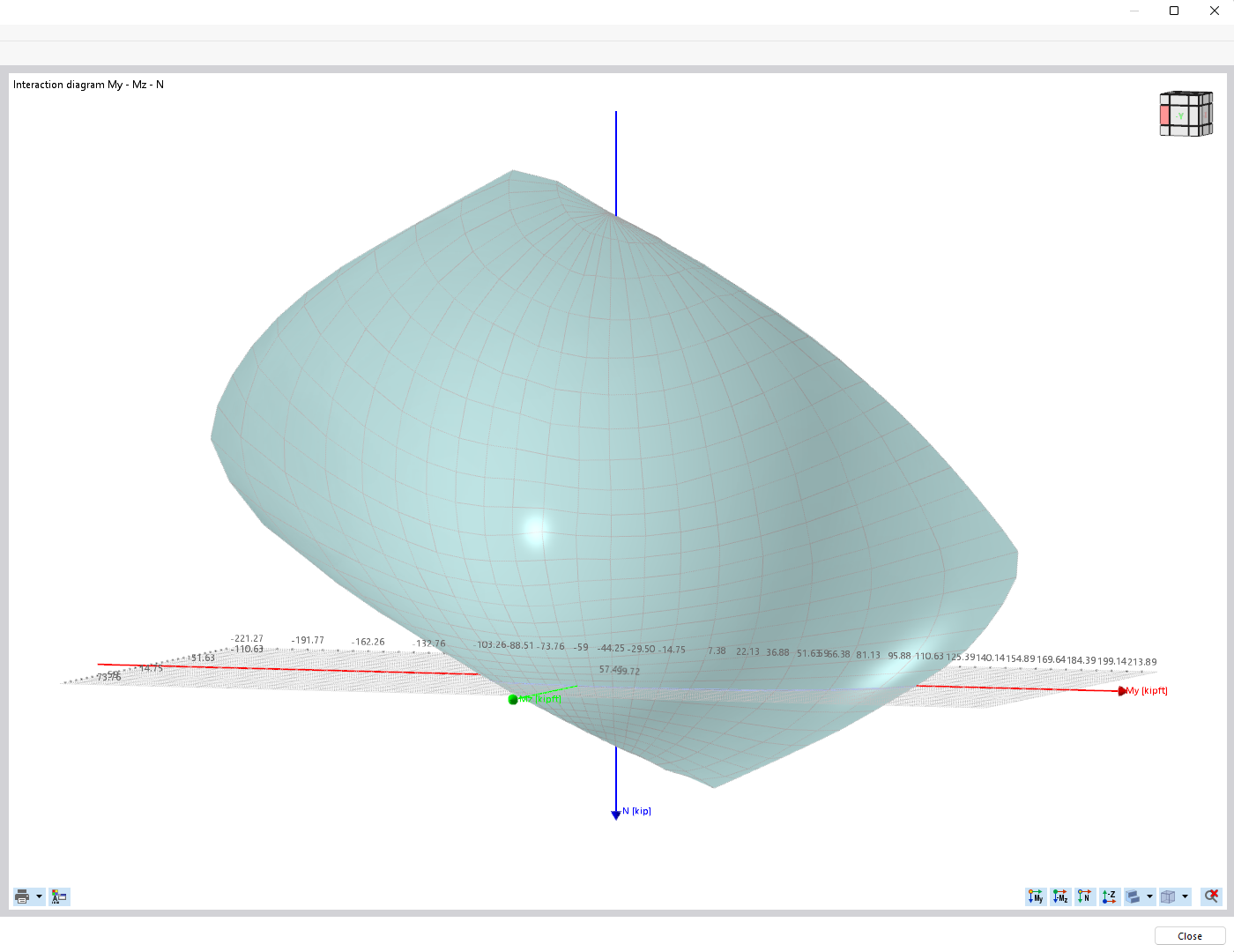

Плоскость среза для диаграммы My-Mz в заполненной диаграмме взаимодействия My-Mz-N
Сечение показывает диаграмму My-Mz в заполненной диаграмме взаимодействия для расчёта сечений железобетонных.
Рисунок показывает трёхмерную диаграмму взаимодействия My-Mz-N, представляющую горизонтальное сечение диаграммы для заданной продольной силы N. Диаграмма пересечения подчеркивает двуосную несущую способность железобетонного сечения. Диаграмма иллюстрирует, как моменты My-Mz влияют на несущую способность с учетом различных сил.
