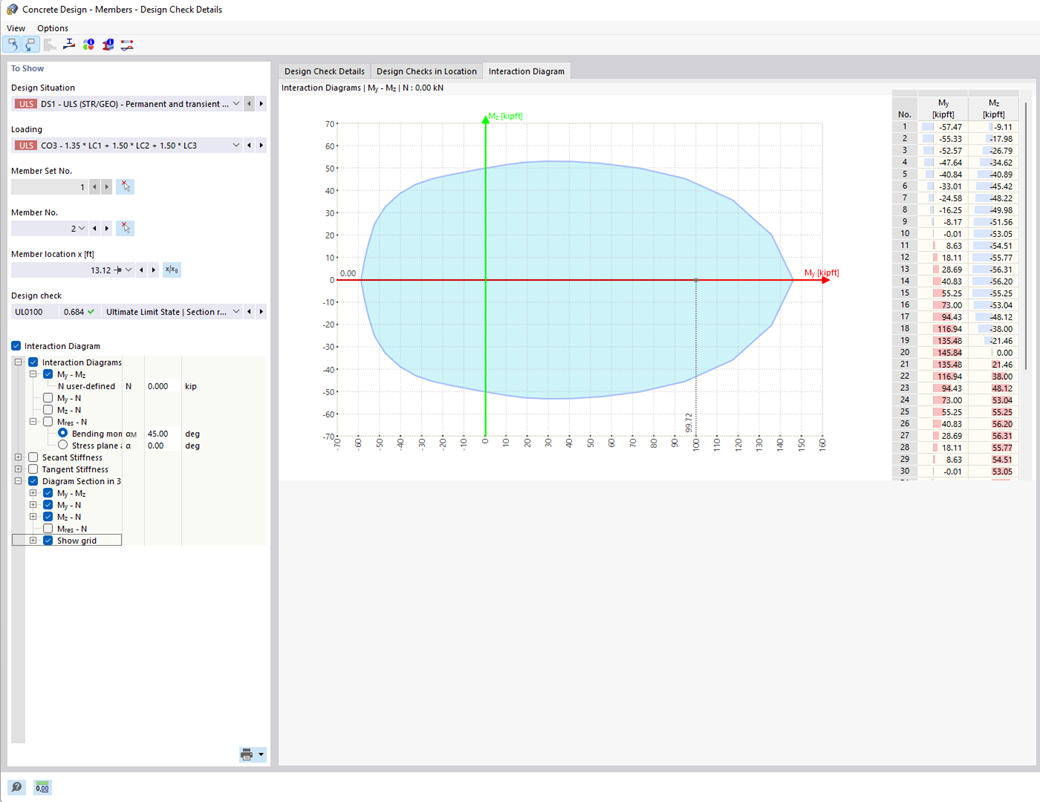

Хотите определить прочность железобетонного сечения на двухосный изгиб? Однако, для этого нужно сначала активировать диаграмму взаимодействия момента-момента (диаграмму My-Mz). Данная диаграмма My-Mz представляет собой горизонтальный разрез трехмерной диаграммы для заданной нормальной силы N. Благодаря связи с трехмерной диаграммой взаимодействия, на ней также можно визуализировать плоскость разреза.
Расчёт железобетонных конструкций | Схема моментного взаимодействия железобетонных сечений
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:03:40 min
Длина: 00:01:30 min
Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.
В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
В , вы можете определить любые сечения RSECTION. Вы задаёте защитный слой бетона, поперечную силу и продольную арматуру непосредственно в RSECTION.
После импорта армированного сечения RSECTION в RFEM 6 или RSTAB 9 вы можете использовать его для проектирования в аддоне Расчёт железобетонных конструкций.
K пояснительному видео
Программа для расчёта конструкций предоставляет вам четкий обзор всех выполненных расчётных проверок для норматива проектирования. Для каждой расчетной проверки необходимо задать критерий расчета. Кроме расчета предельных состояний по несущей способности и пригодности к эксплуатации, программа проверяет правила расчёта норматива. Для каждой расчетной проверки приводятся подробности расчета, включая исходные значения, промежуточные результаты и конечные результаты, структурированные. Информационное окно в подробностях расчета показывает процесс расчёта с применяемыми формулами, источниками нормативов и результатами в мельчайших подробностях.
Какие продукты вы порекомендуете для расчёта и проектирования железобетонных конструкций?
Как можно использовать графические шаблоны для серийной печати арматуры?
Как можно активировать расчёт сталефибробетона в аддоне Расчёт железобетонных конструкций для RFEM 6?
Несмотря на то, что все расчеты стержня выполнены, я получаю «Непокрытое армирование». Как это возможно?
Как определить стержень как консоль без опоры с обоих концов для удобства эксплуатации или расчета прогиба?
Может ли аддон RFEM 6 Concrete Design автоматически рассчитывать армирование стержней и поверхностей?
