Деформация консольной секции во время монтажа

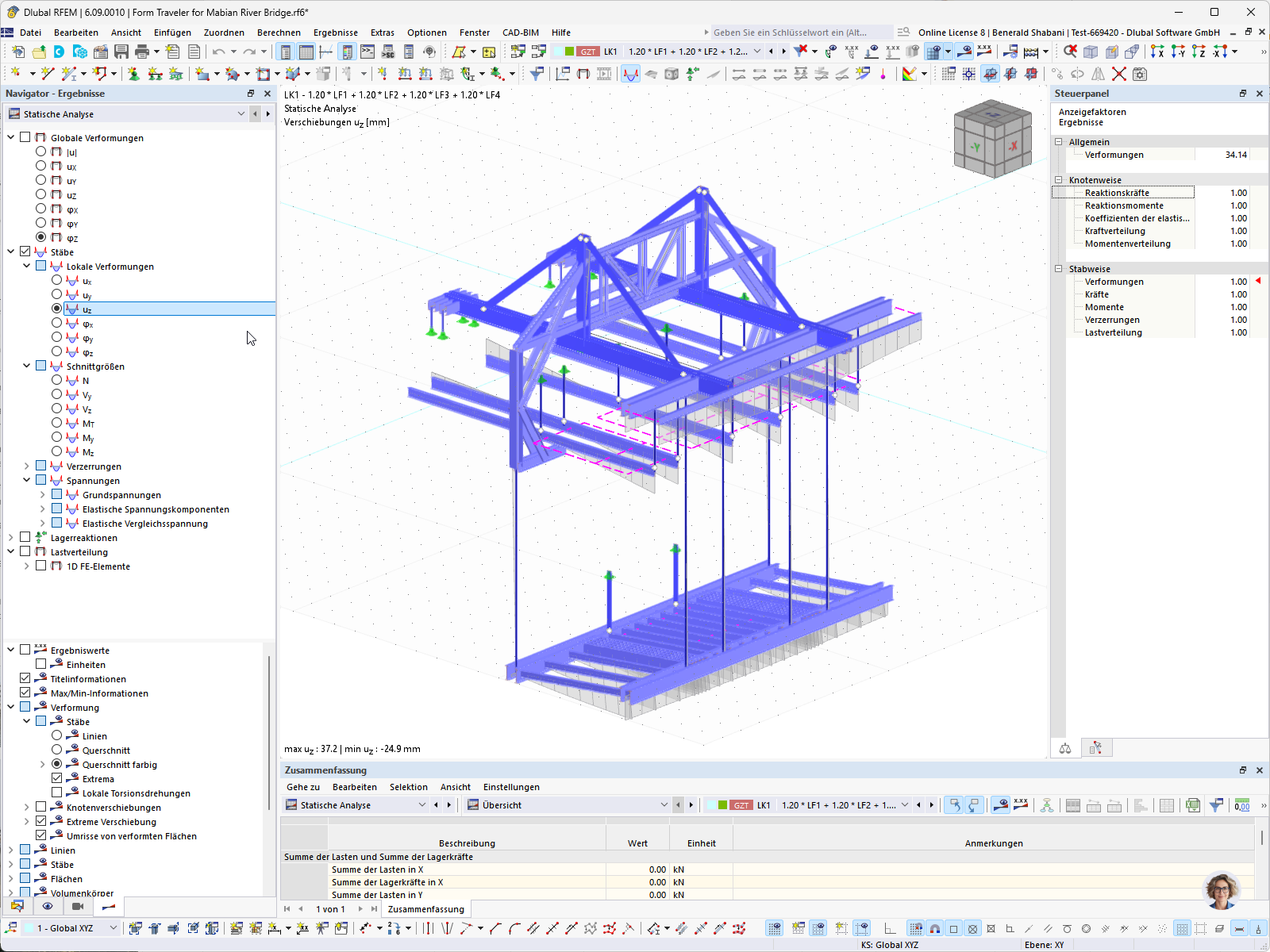

Подробное изображение статической деформации выдвижной вагонетки под воздействием вертикальных и горизонтальных нагрузок.
Статическая деформация выкатываемой консоли продемонстрирована под воздействием вертикальных и горизонтальных нагрузок в строительстве. На рисунке показаны воздействия этих нагрузок на конструкцию, что имеет решающее значение для проектирования и строительства несущих конструкций. Показанная деформация позволяет провести точный анализ изменений конструкции, вызванных данной нагрузкой. Фото © Huaxi Engineering Technology (Shenzhen) Co., Ltd.
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 230 |
| Количество линий | 335 |
| Количество стержней | 334 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 5 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 21,991 t |
| Размеры (метрические) | 13,810 x 15,912 x 14,200 m |
| Размеры (имперские) | 45.31 x 52.2 x 46.59 feet |
