Привязка усилий в плоскости my и vy к усилиям в сварных швах M и V

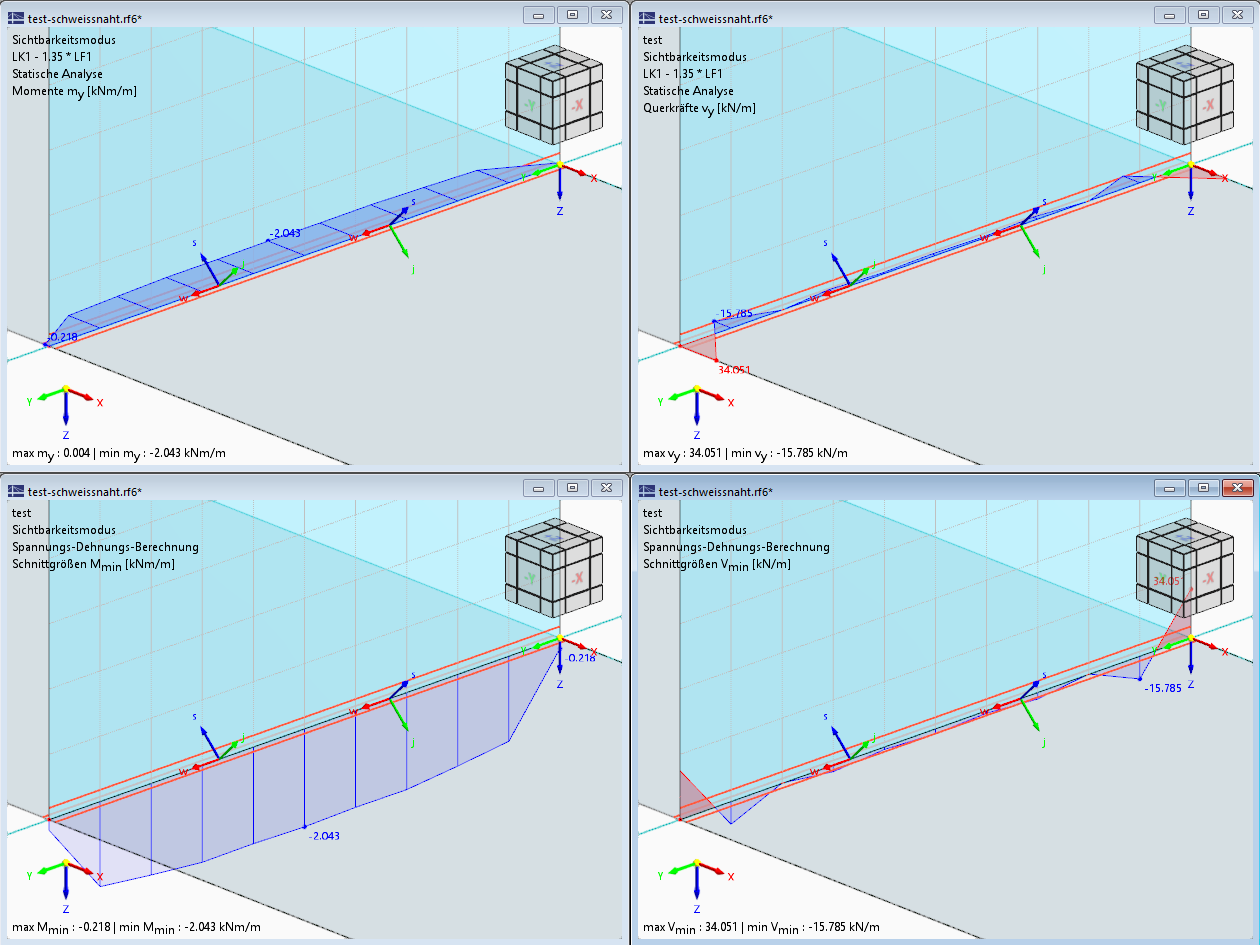

Диаграмма связи эпюр my, vy поверхности с усилиями в швах M, V для оценки сварных соединений

Диаграмма показывает связь между внутренними силами поверхности my и vy и усилиями сварных швов M и V. Она иллюстрирует, как эти внутренние силы используются для расчёта сварных соединений. Рисунок поясняет расчет и преобразование поперечных сил поверхности в соответствующие силы сварного шва.
