Целью дополнения Анализ Напряжение-Деформация является независимое от стандартов вычисление напряжений и деформаций. С помощью дополнения также может быть выполнено доказательство напряжений в определенных линиях сварных соединений. Чтобы достичь независимости от стандартов, были сознательно выбраны обозначения, независимые от стандартов. Однако, чтобы результаты были сопоставимы с известными обозначениями, такими как σ⊥ или σ=, полезно уметь интерпретировать расчетные формулы проектирования.

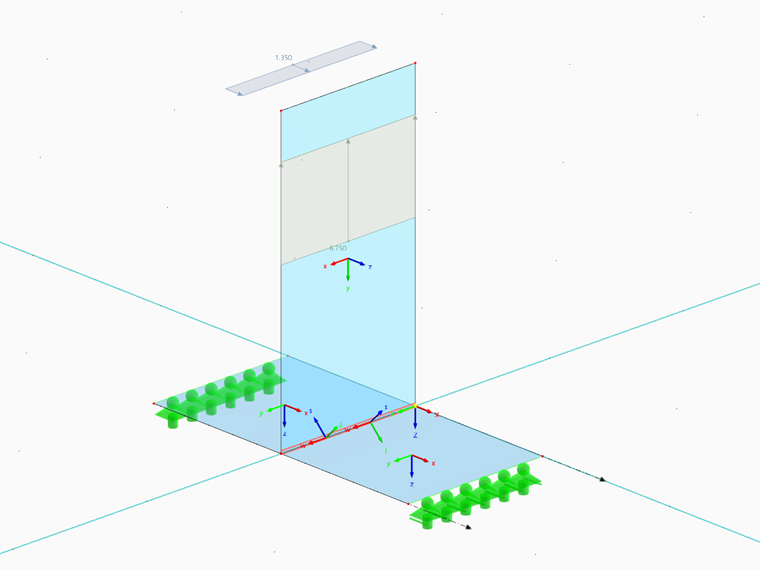

Ниже приведен пример проектирования двойного углового шва:

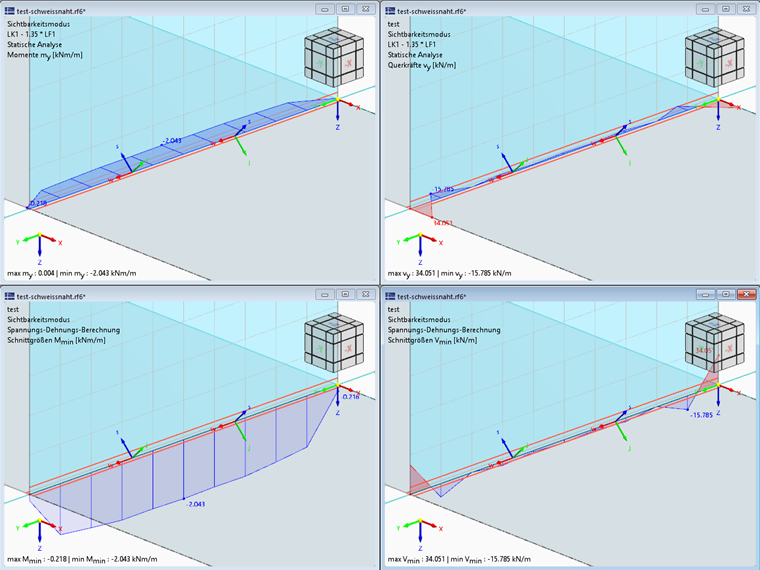

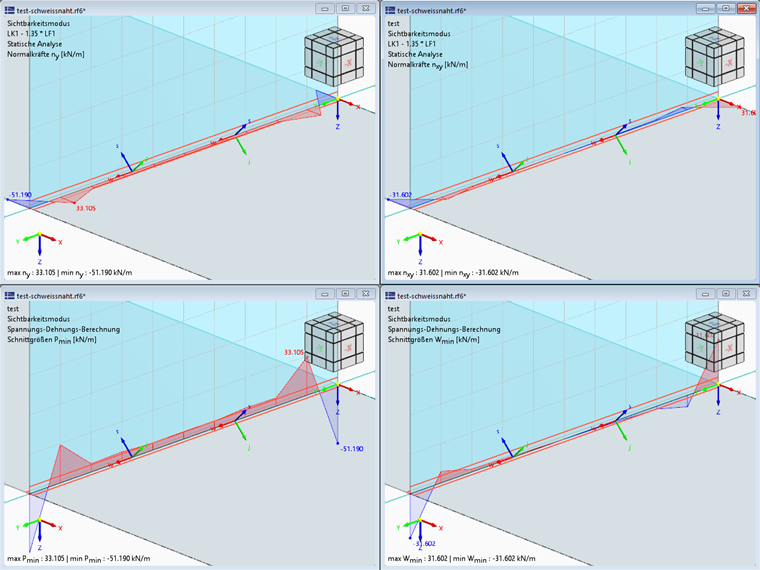

Кроме глобальных координат, были отображены также местные оси поверхностей и линий сварных швов (w, j, s). Чтобы увидеть внутренние усилия, было добавлено сечение, которое пересекает только вертикальную поверхность 3. Следующие два изображения показывают внутренние усилия my, vy, ny и nxy в сечении и соответствующие силы в сварном шве M, V, P и W:

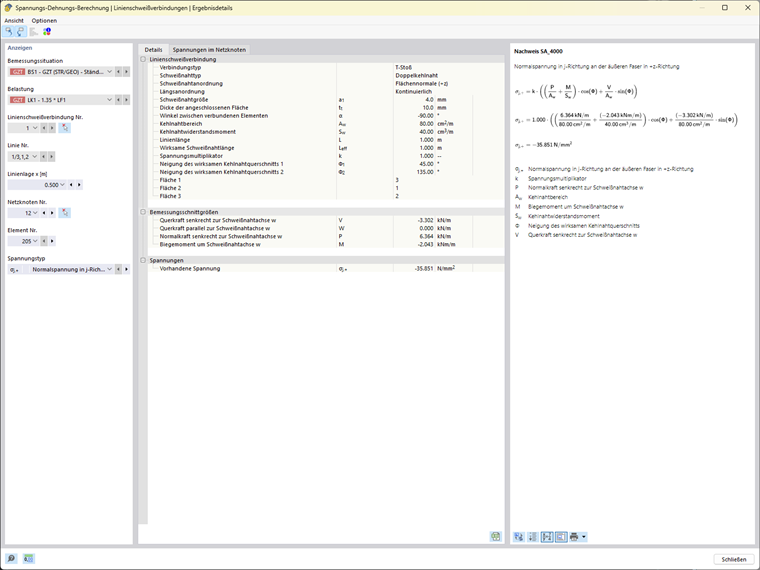

В окне для вычисления сварного напряжения в точке, здесь в определяющей, эти силы снова появляются и затем должны быть преобразованы в соответствующую позицию. Для преобразования используется угол φ вокруг оси w. Основанием для вращения служит z-ось первой выбранной поверхности, так как ось s сварного шва параллельна ей. Напряжение σj,+(φ=45°) тогда соответствует напряжению σ⊥:
