Система и нагрузка
Система и нагрузки

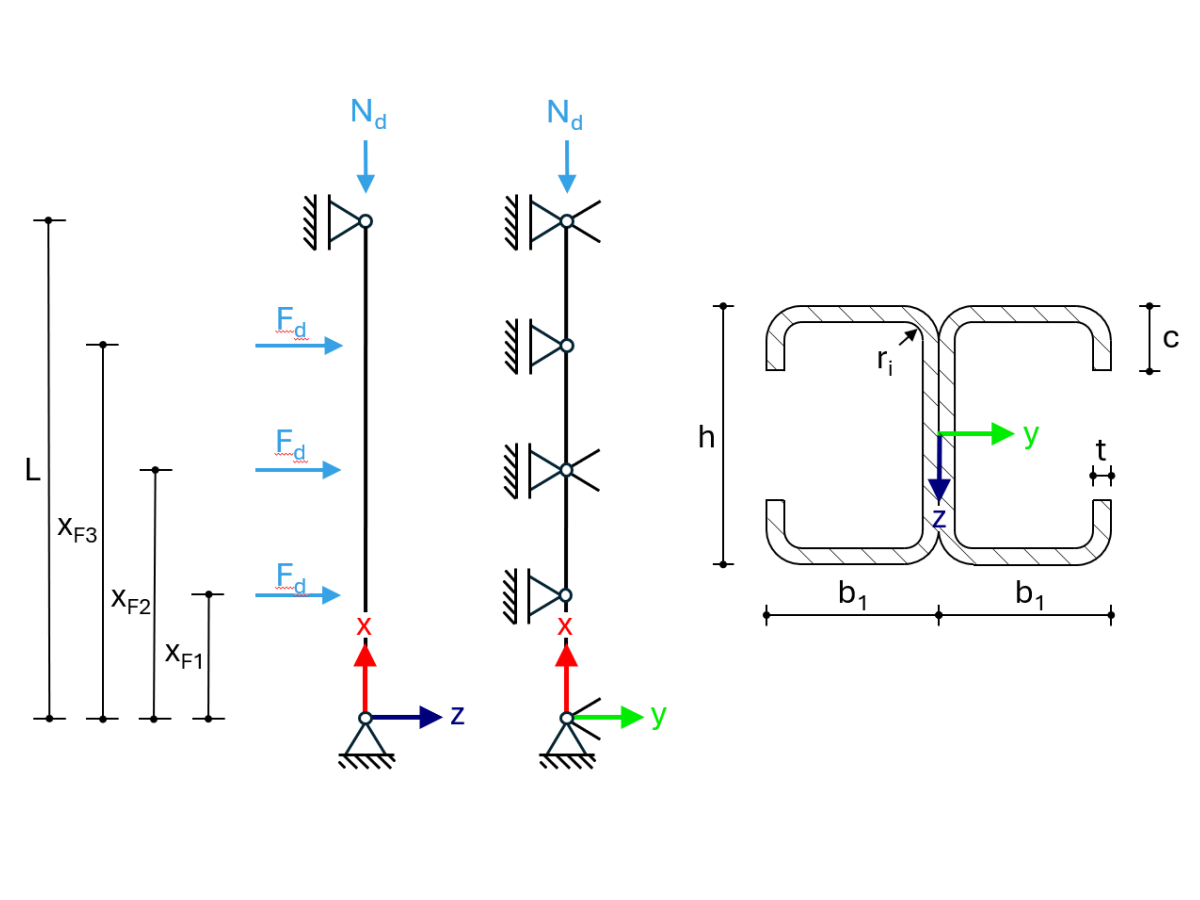

Изображение показывает колонну рамы с нагрузкой. Колонна выполнена в направлении z как однопролётная статически определимая балка. В третьих точках высоты колонны она поддерживается в направлении y. В дополнение, в середине колонны предотвращается вращение вокруг оси x.
Сечение состоит из двух швелеров, расположенных спинками друг к другу и соединённых парами болтов в стенке. Соединение выполнено таким образом, что локальная потеря устойчивости на всю ширину стенки не предотвращается.
Колонна нагружена осевой сжимающей силой и тремя поперечными нагрузками.
