Шестиярусное деревянное здание вертикальный разрез в Модене

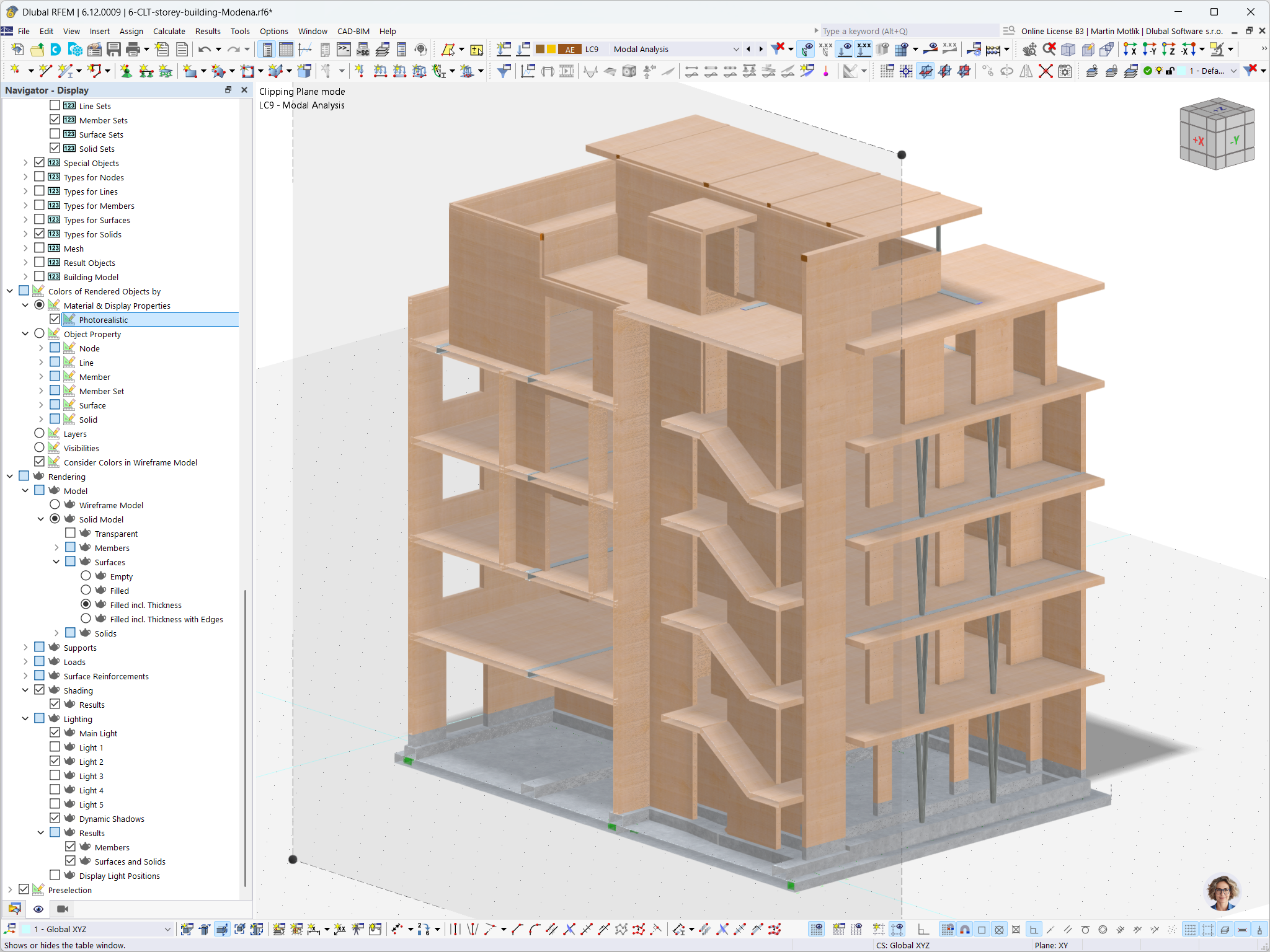

Вертикальный разрез модели шестиэтажного здания из КПТ в RFEM 6, спроектированной Ergodomus в Модене, Италия.
Изображение показывает вертикальный 3D-срез модели шестиэтажного здания, построенного из клеёного бруса (КБ). Эта подробная модель статического расчёта была разработана Ergodomus для проекта, расположенного в Модене, Италия. Модель обрабатывается с помощью программного обеспечения RFEM 6, используемого для проведения комплексных расчётов конструкций, включая анализ поведения сложных многоэтажных деревянных конструкций.
Используется в
3D Модель
Спецификации
| Количество узлов | 733 |
| Количество линий | 1125 |
| Количество стержней | 291 |
| Количество поверхностей | 172 |
| Количество загружений | 48 |
| Количество сочетаний нагрузок | 44 |
| Количество расчетных сочетаний | 15 |
| Общий вес | 413,810 t |
| Размеры (метрические) | 16,083 x 17,999 x 19,175 m |
| Размеры (имперские) | 52.77 x 59.05 x 62.91 feet |
| Версия программы | 5.24.02 |
