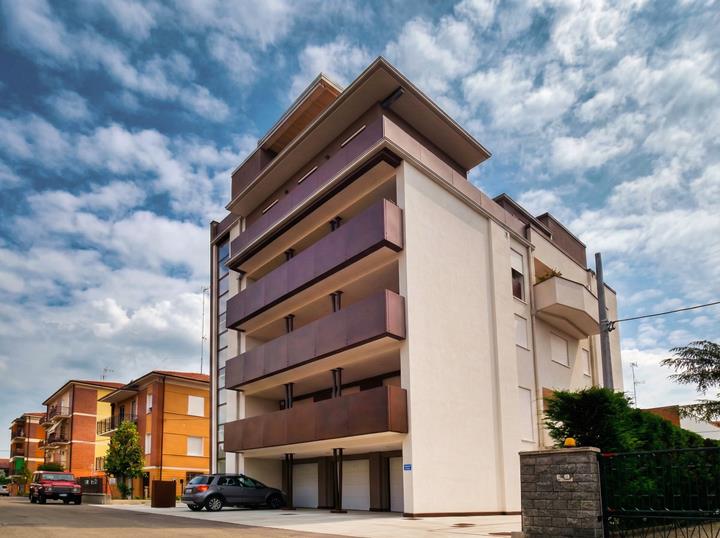

Жилое здание из CLT

Строительство шестиэтажного деревянного здания в одном из самых сейсмоактивных регионов Италии предъявило значительные инженерные вызовы. В Модене произошло крупное землетрясение в 2012 году, поэтому обеспечение сейсмической устойчивости здания было критически важным для этого проекта.

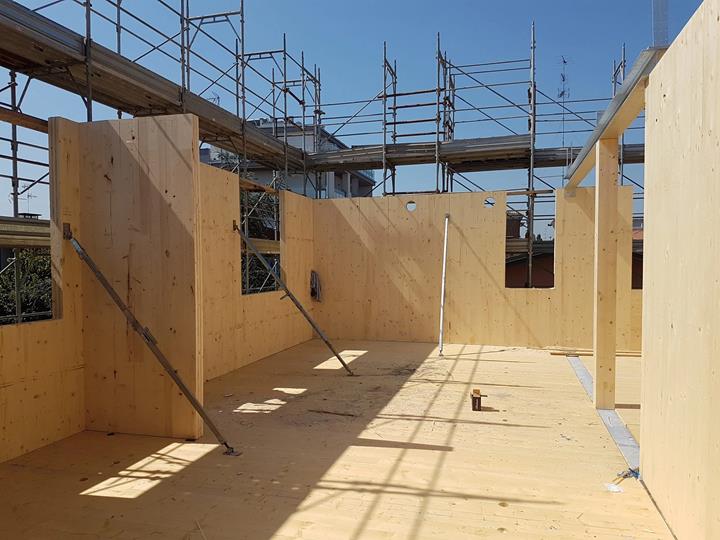

Система сопротивления боковым силам полностью выполнена из перекрестно-клееной древесины, включая шахты лифта и лестницы. Эти шахты были спроектированы с использованием одиночных панелей CLT размером 2,5 м × 15,5 м для достижения необходимой жесткости и прочности. Панели проходят непрерывно от первого этажа до крыши. Транспортировка и установка этих чрезвычайно больших элементов потребовала особого логистического планирования и точных операций с краном.

Проект также требовал разработки индивидуальных сейсмических соединений, адаптированных к конкретной геометрии здания и путям нагрузки. Используя динамический анализ FEM в RFEM, инженерная команда рассчитала усилия между CLT-стенами и железобетонными фундаментами. Анализ выявил силы растяжения около 500 кН, подчеркивая впечатляющую способность и надежность деревянной конструкции.

Строгое соблюдение Еврокода 8 обеспечило соответствие здания всех стандартов сейсмостойкого проектирования.

Статический анализ и проектирование

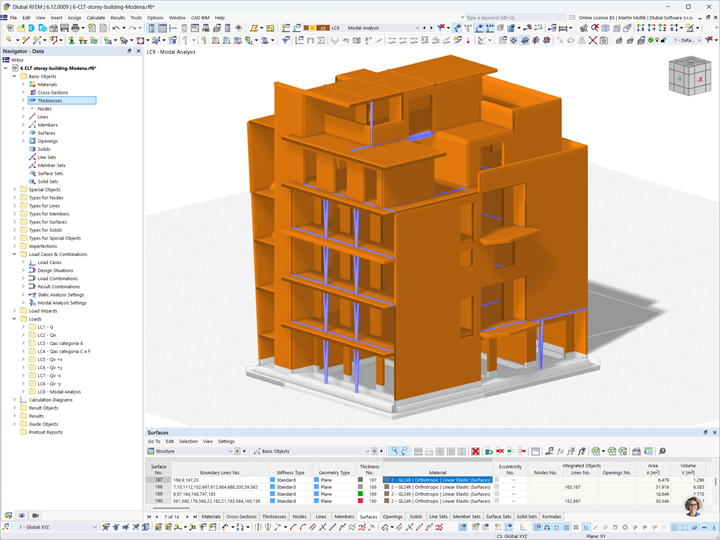

Инженерная команда использовала продвинутый BIM-рабочий процесс для координации каждого этапа проекта и сохранения полного контроля над точностью проектирования. Производственные чертежи были разработаны до уровня детализации (LOD) 400, что позволило осуществлять точное изготовление и оптимизированную сборку на месте.

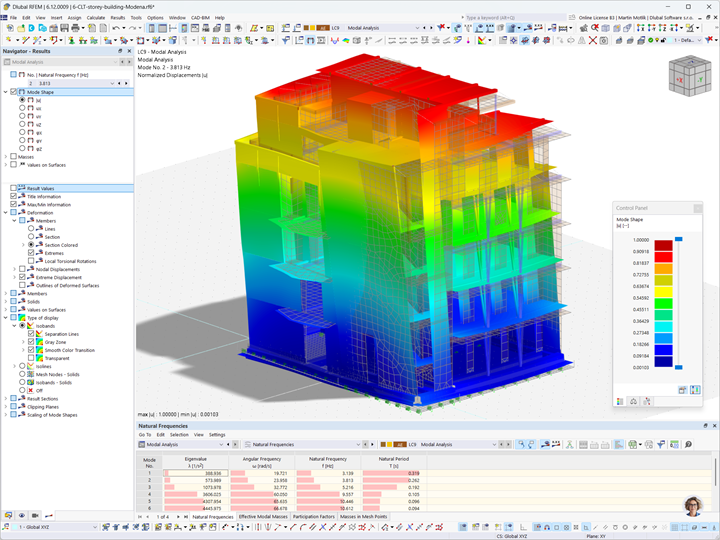

Всеобъемлющий динамический анализ FEM в RFEM играл центральную роль в подтверждении сейсмической устойчивости здания. Эти расчеты предоставили детализированное понимание поведения CLT стен сдвига, крупномасштабных вертикальных панелей и индивидуальных «сейсмозащитных» стальных соединений.

Шахты CLT, выполненные из единых, непрерывных панелей, обеспечивали основную боковую стабильность здания, обеспечивая жесткость и передачу нагрузки на всех шести этажах. Индивидуальные соединители и системы анкерования были разработаны для учета высоких сил растяжения и соответствия Еврокоду 8, тем самым усиливая устойчивость структуры в высокосейсмической среде.
