Режимы выхода из работы Т-образного элемента

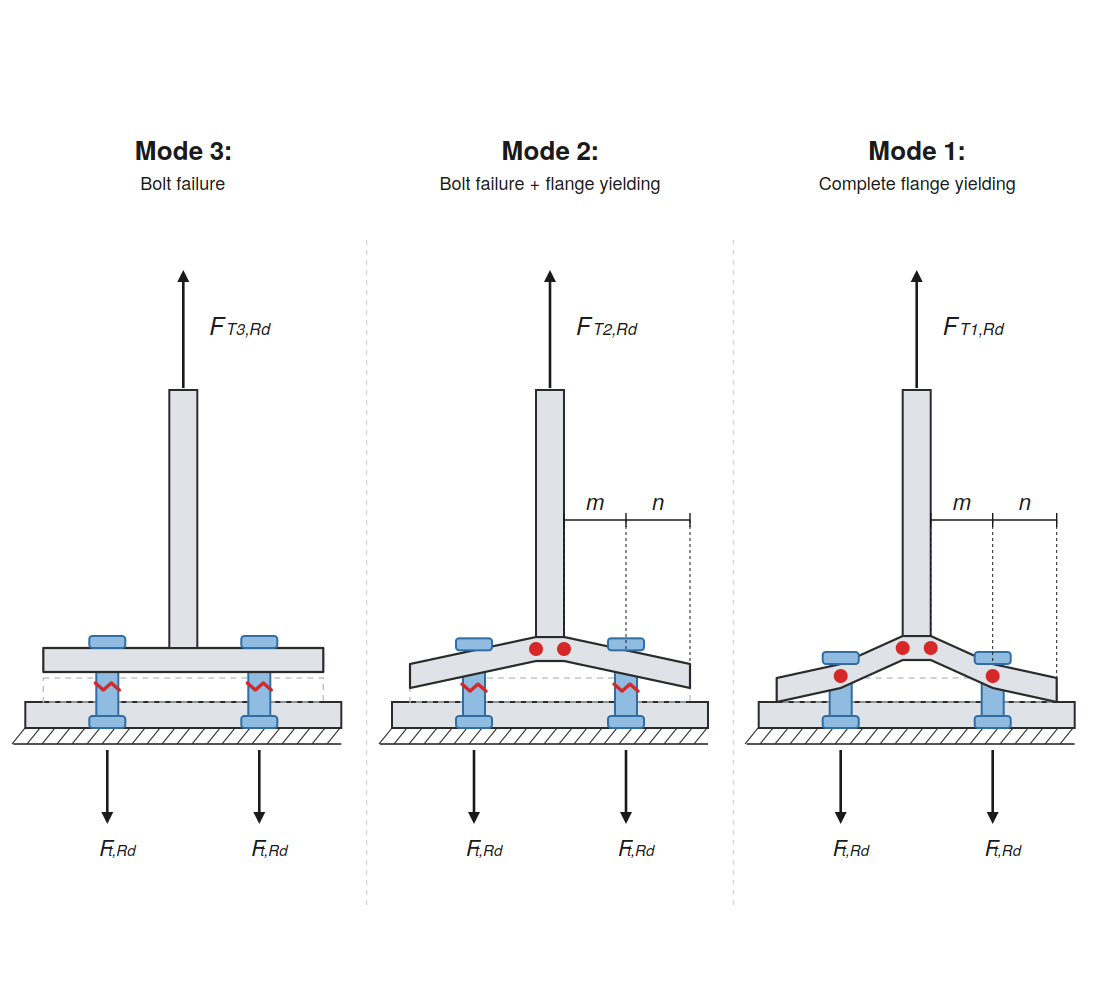

Принципиальная схема, иллюстрирующая три режима выхода из работы таврового соединения: Режим 1 — полное пластическое деформирование полки, Режим 2 — совместное разрушение болтов и пластическое деформирование полки, Режим 3 — чистое разрушение болтов.
На диаграмме показаны три возможных механизма разрушения Т-образного соединения при растяжении. Режим 1 представляет полное пластическое течение полки с образованием пластических шарниров у корня полки и по линии болтов. Режим 2 показывает сочетание разрушения болтов и частичного пластического течения полки. Режим 3 иллюстрирует случай чистого разрушения болтов без значительной деформации полки.
