Деформация перекрытия над 2-м верхним этажом в RFEM
Цветовое отображение перемещений uz при статическом расчёте школьного перекрытия в RFEM для нагрузки от движения Q2

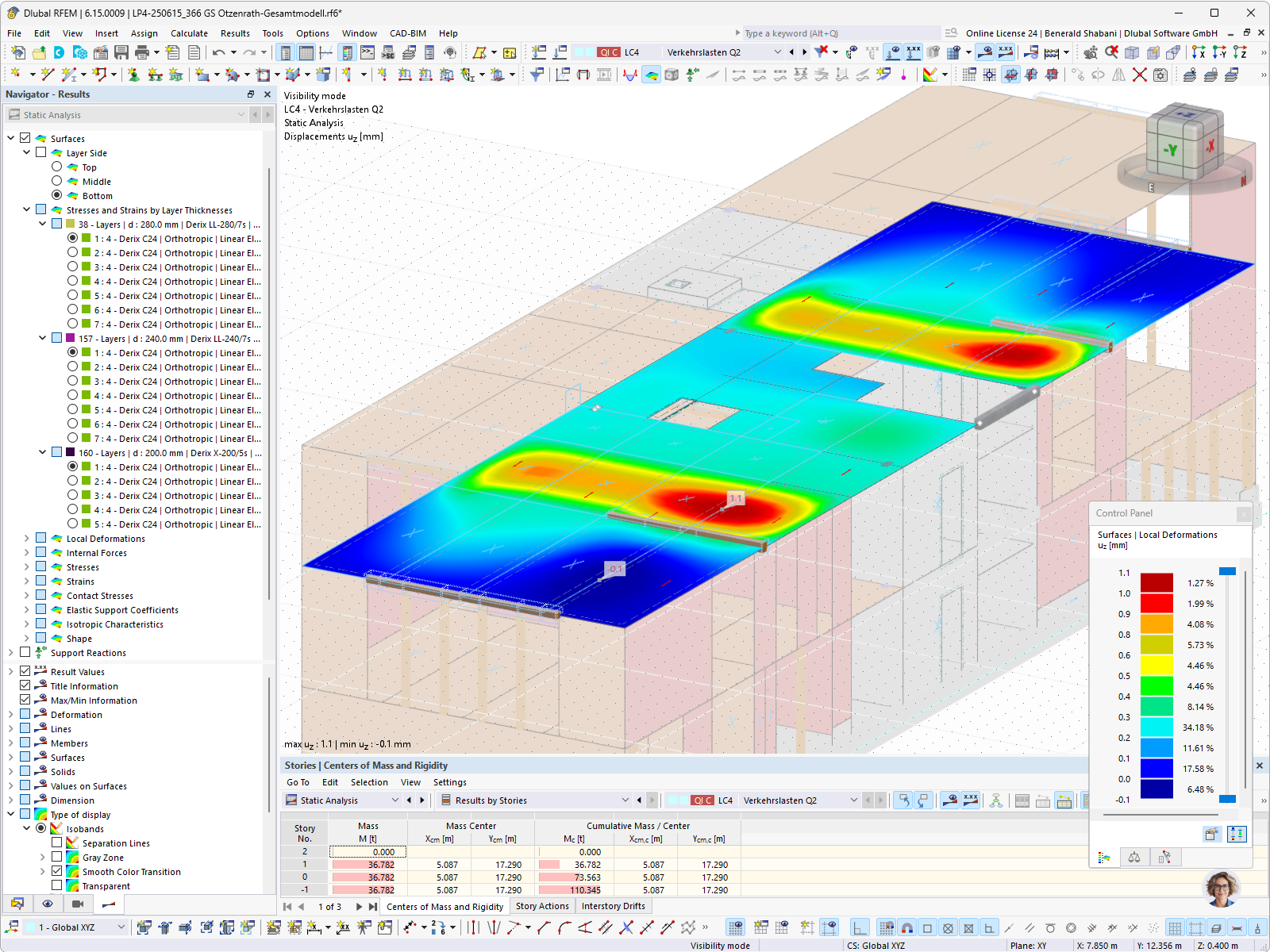

На рисунке в RFEM показаны результаты анализа деформаций uz [мм] деревянного перекрытия в случае нагрузки LF4 – временные нагрузки Q2. Цветовое отображение локальных деформаций показывает максимальные перемещения 1,1 мм в полях перекрытия, при этом структура навигатора содержит слои из Derrix LL-280, Derrix C24 и Derrix X-200. На панели управления процентные значения классов деформаций сопоставлены с цветовыми градациями областей. Под окном в табличной форме приведены массы и центры массы и жёсткости по этажам, в том числе суммарная масса 110,345 т. Анализ относится к общей модели GS Otzennath начальной школы. © Baues + Partner
