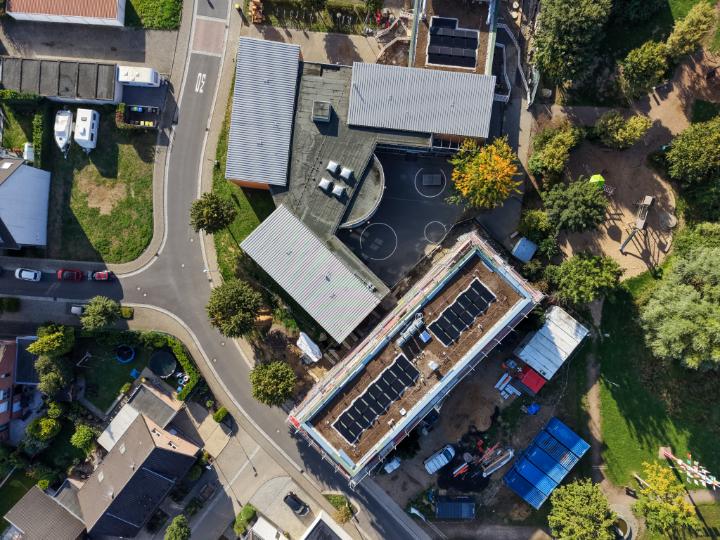

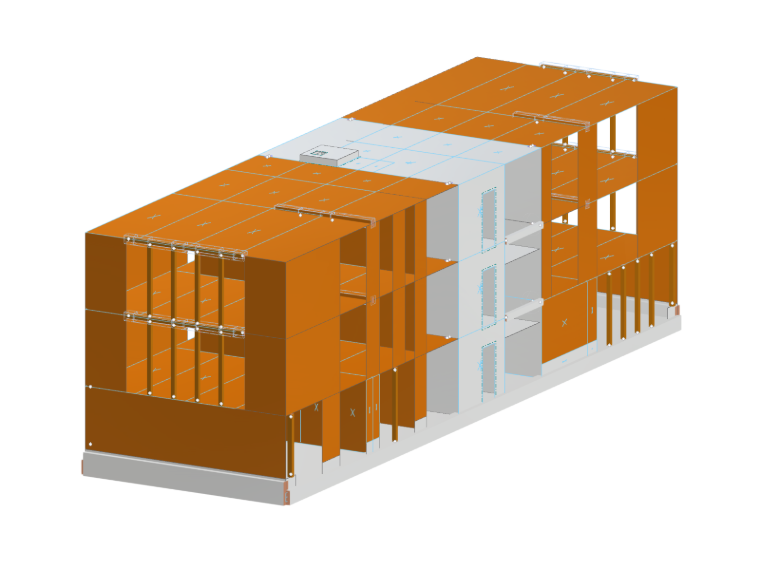

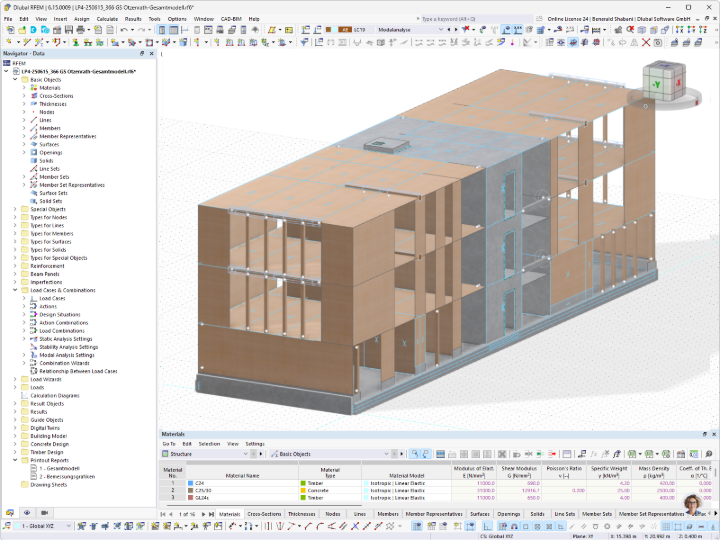

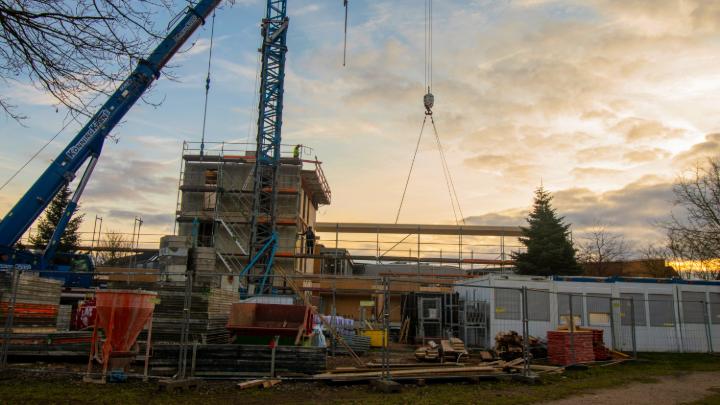

Центральное коммуникационное ядро трёхэтажного пристроенного здания (Д x Ш = 7,20 м x 10,5 м) было спроектировано как железобетонная конструкция с лестницей и лифтом. К нему с обеих сторон примыкают корпуса длиной 12,00 м и 15,30 м. Корпуса были возведены с податливыми перекрытиями из CLT-панелей, а также из деревянных панельных и CLT-элементов.
Поскольку место строительства находится в значимой сейсмической зоне, потребовалось определение эквивалентных сейсмических нагрузок с учётом собственных частот здания. В частности, расчёт собственных частот с учётом упругости всех стен из деревянных панелей, а также жёсткости на сдвиг соединённых между собой CLT-элементов представлял собой инженерно сложную задачу.

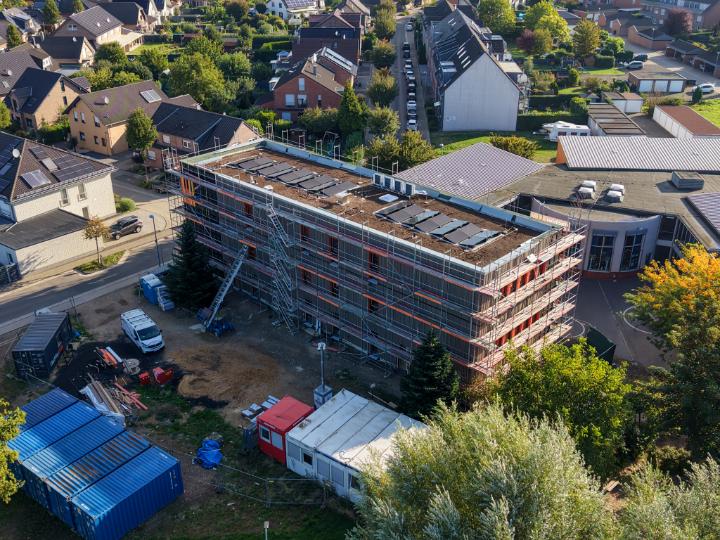

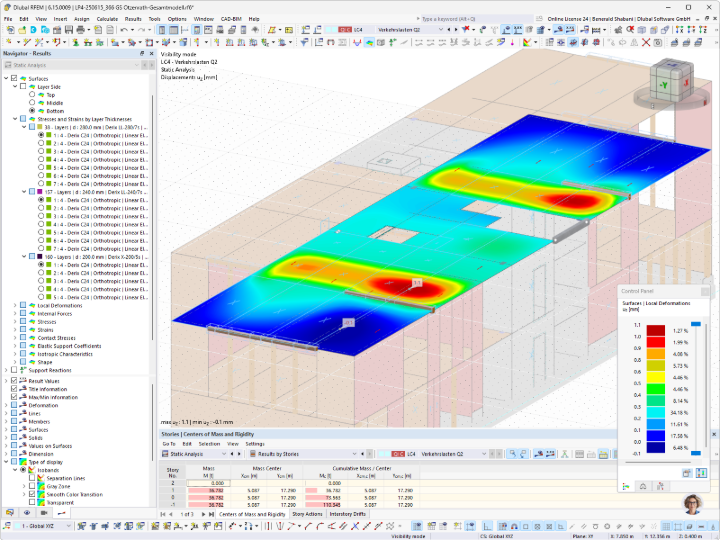

Наряду с расчётом здания на случай сейсмического воздействия предметом статического расчёта являлось также колебательное поведение CLT-перекрытий в рамках расчётов по предельному состоянию по пригодности к эксплуатации. При этом были рассчитаны первые собственные частоты перекрытий с большими пролётами (около 10 м x 7,75 м), а расчёты колебаний перекрытий выполнены по схеме проверки Winter/Richter/Hamm с учётом заданных значений затухания и достаточной балластировки перекрытий.
Расчёты противопожарной защиты конструкций были выполнены в соответствии с DIN 4102, а также образцовым положением по деревянному строительству (Musterholzbaurichtlinie). В частности, для CLT-перекрытий (d = 28 см), деревянные поверхности которых должны оставаться видимыми, потребовался тепловой расчёт при пожаре.

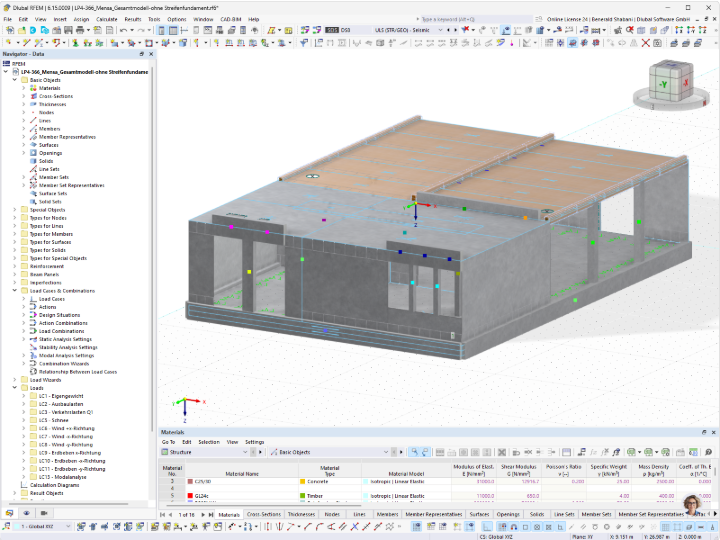

В рамках планирования строительной физики мы выполнили расчёт теплозащиты в соответствии с GEG в качестве публично-правового доказательства. Для этого новое пристроенное здание было рассчитано согласно DIN 18599 как многозонная модель. Столовая была подключена к существующей строительной технологии здания. Соответственно, расчёт теплозащиты был выполнен как расчёт строительных элементов. Завершением планирования строительной физики стали публично-правовой расчёт звукоизоляции на основе DIN 4109 с учётом всех побочных путей передачи звука, а также акустическое проектирование классных комнат, учительской и столовой. Эти расчёты строительной акустики были выполнены с учётом DIN 18041 путём соблюдения норм времени реверберации.
Интегральное проектирование с помощью Dlubal Software и метода BIM в нашей компании, а также с привлечением внешней столярной компании во многом способствовало успеху этого образцового проекта для города Юхен и для нас.
| Место | Янштрассе 15, 41363 Юхен-Отценрат Германия |
| Заказчик | Город Юхен |
| Архитектор & расчет конструкций | Бауэс + Партнер (Baues + Partner) |
