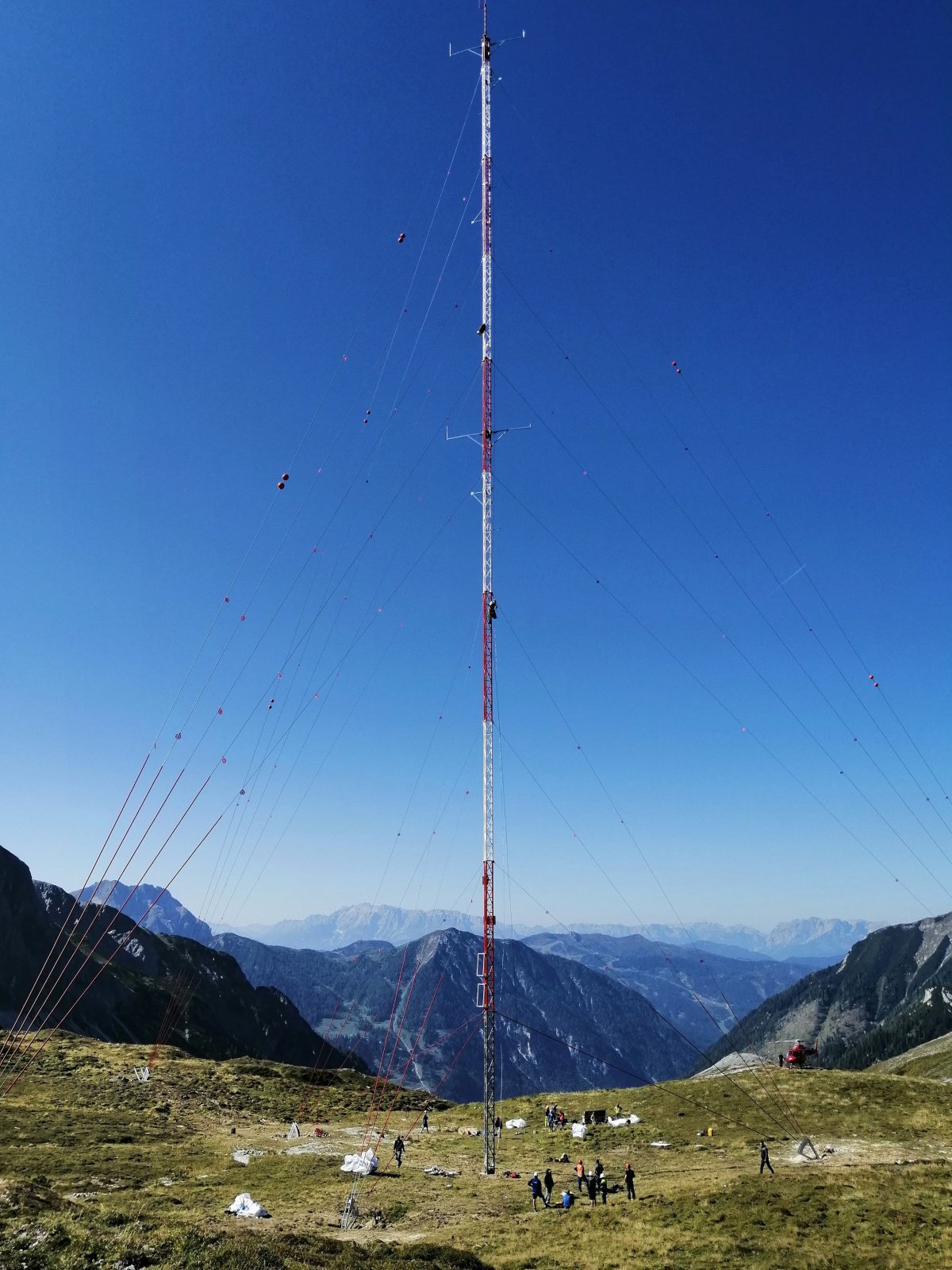

海拔 2100 米处的 100 m 高测风塔 (© m3-ZT GmbH)
海拔 2100 米处的 100 m 高测风塔 (© m3-ZT GmbH)
RFEM 中的风测塔 3D 模型 (© m3-ZT GmbH)
3D 模型
详细说明
| 节点数目： | 458 |
| 线的数目 | 834 |
| 杆件数目： | 830 |
| 面的数目： | 2 |
| 总重量 | 8,973 t |
| 翘曲区域尺寸 | 90.671 x 78.536 x 100.467 m |
| 软件版本 | 5.26.01 |
2024-05-30
021983
RFEM 中柱脚的钢应力 (© m3-ZT GmbH)
3D 模型
详细说明
| 节点数目： | 557 |
| 线的数目 | 357 |
| 杆件数目： | 15 |
| 面的数目： | 237 |
| 实体数目 | 51 |
| 荷载工况数目 | 1 |
| 总重量 | 0,127 t |
| 翘曲区域尺寸 | 0.923 x 0.868 x 0.915 m |
| 软件版本 | 5.26.01 |
2024-05-30
021986
RFEM 中揽风绳锚固点钢应力 (© m3-ZT GmbH)
3D 模型
详细说明
| 节点数目： | 402 |
| 线的数目 | 221 |
| 杆件数目： | 10 |
| 面的数目： | 124 |
| 实体数目 | 25 |
| 荷载工况数目 | 6 |
| 荷载组合数目 | 5 |
| 结果组合数目 | 1 |
| 总重量 | 0,190 t |
| 翘曲区域尺寸 | 1.572 x 0.404 x 1.806 m |
| 软件版本 | 5.26.01 |
2024-05-30
022181
风测塔揽风绳锚固节点，变形
风测塔揽风绳锚固节点，变形动画
3D 模型
详细说明
| 节点数目： | 402 |
| 线的数目 | 221 |
| 杆件数目： | 10 |
| 面的数目： | 124 |
| 实体数目 | 25 |
| 荷载工况数目 | 6 |
| 荷载组合数目 | 5 |
| 结果组合数目 | 1 |
| 总重量 | 0,190 t |
| 翘曲区域尺寸 | 1.572 x 0.404 x 1.806 m |
| 软件版本 | 5.26.01 |
2024-05-30
022235
风测塔柱脚，变形
风测塔柱脚，变形动画
3D 模型
详细说明
| 节点数目： | 557 |
| 线的数目 | 357 |
| 杆件数目： | 15 |
| 面的数目： | 237 |
| 实体数目 | 51 |
| 荷载工况数目 | 1 |
| 总重量 | 0,127 t |
| 翘曲区域尺寸 | 0.923 x 0.868 x 0.915 m |
| 软件版本 | 5.26.01 |
