奥地利拉德施塔特陶恩山上的测风塔

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

2021年07月6日

001212

Austria

RFEM

RFEM 5

塔架结构

钢结构

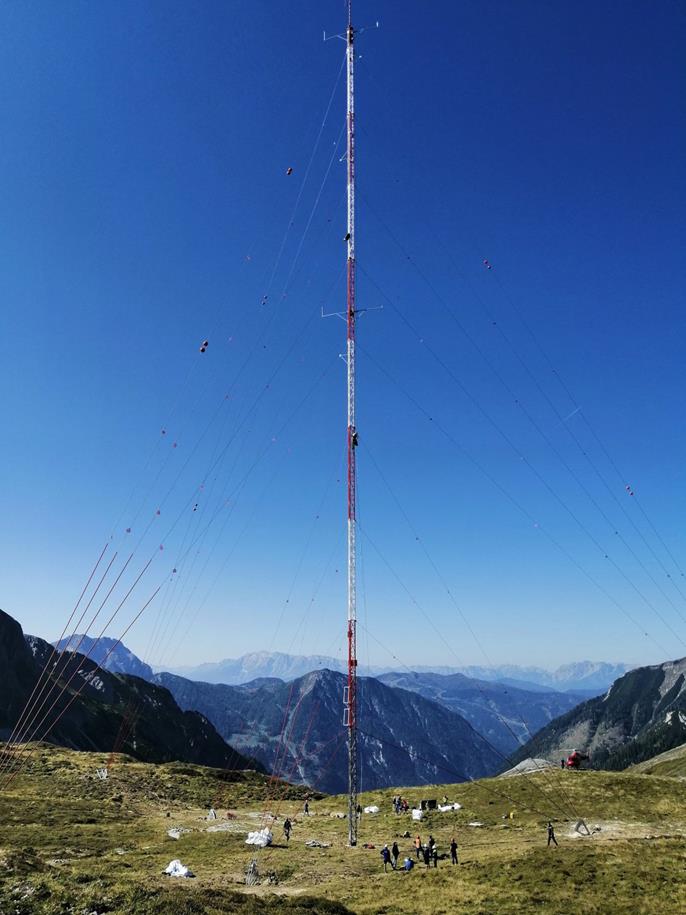

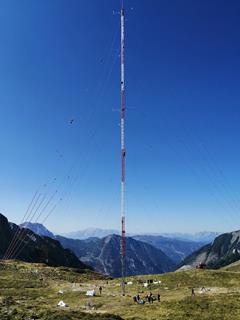

在海拔约 2100 米的地方建造一座 100 米高的塔架是一项特别具有挑战性的任务。 该塔位于奥地利萨尔茨堡的 Flachau 小镇的 Windsfeld 山顶上,于 2020 年 9 月建造完成。 该测风塔是奥地利最高的建筑之一。

投资者 Windsfeld GmbH
5550 Radstadt
结构设计、协助安装 m3-ZT GmbH
5342 Abersee
Austria
www.m3-zt.at

模型参数

模型

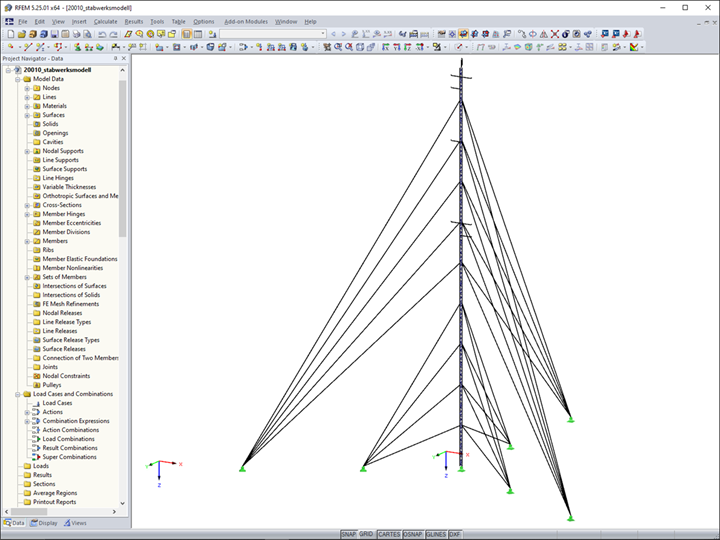

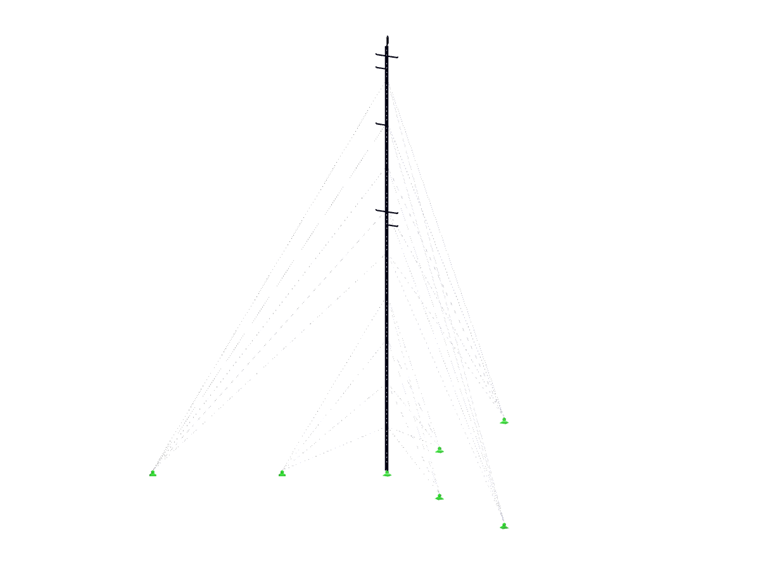

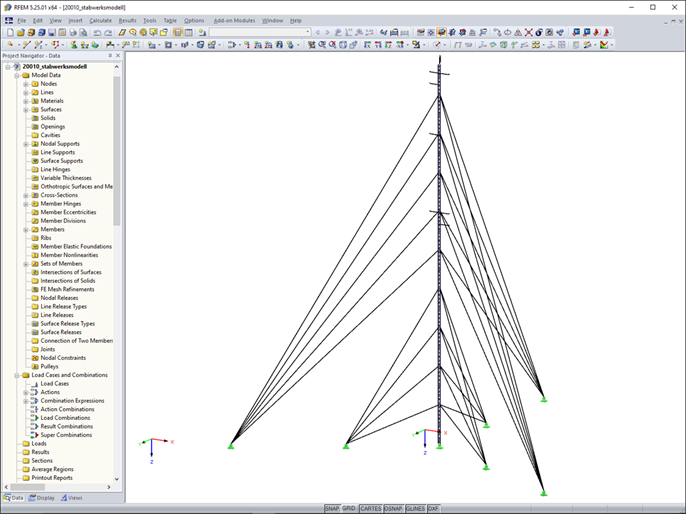

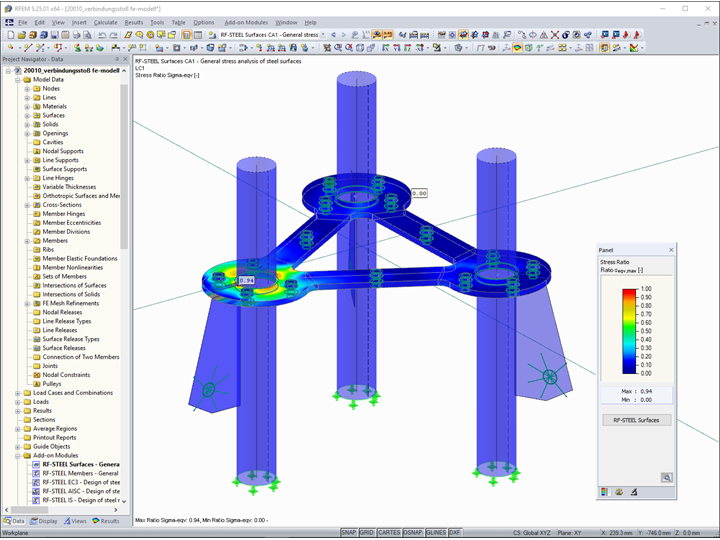

德儒巴客户 m3-ZT 公司负责塔架的结构分析和设计(包括施工细节的处理)。 他们使用了 RFEM 对结构进行了计算。 此外,m3-ZT 公司的工程师们还为在此高度进行的塔架安装工作提供了帮助。

结构与结构设计

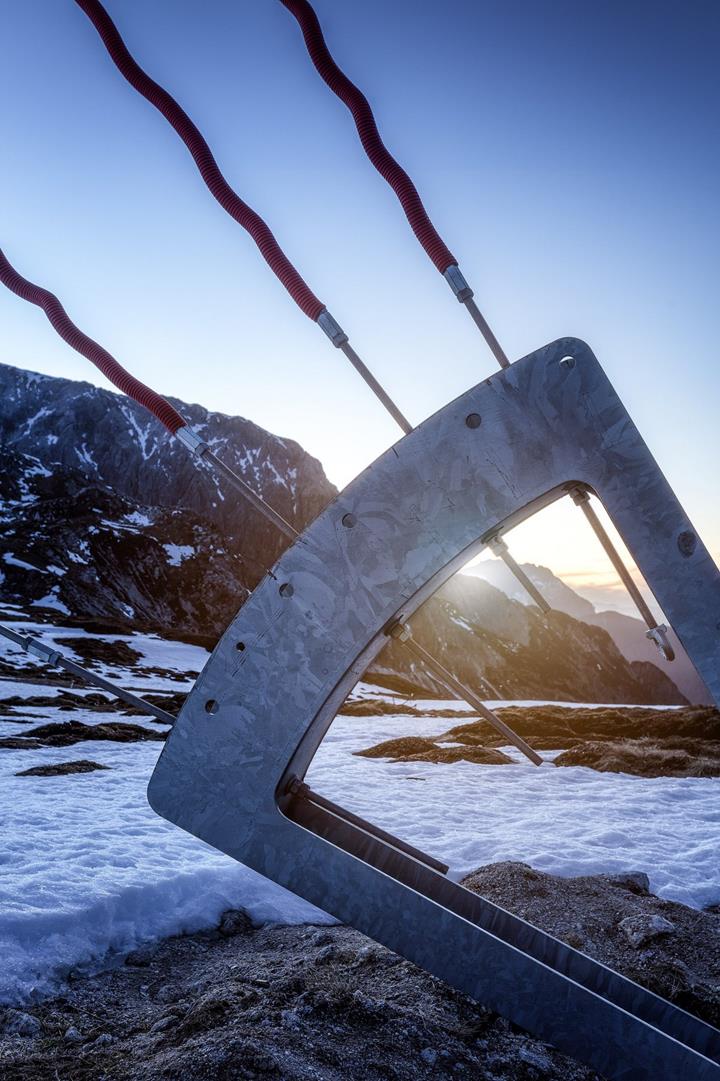

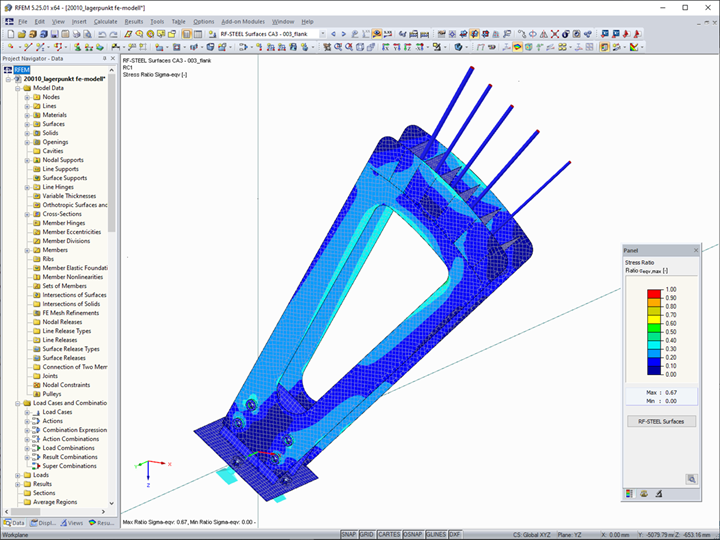

这座 100 米高的格构式桅杆由钢管组成,底层平面为三角形。 三个主立柱之间的间距为 60 厘米。 在该细长桅杆每隔 10 米处都设置揽风绳, 其直径根据荷载大小在 12 和 19 毫米之间。

该结构设计选取的平均风速为 vb,0 = 31 m/sec(根据奥地利中央气象与地球动力学研究所报告[ZAMG])。 关于风荷载,m3-ZT 公司使用独立程序 RWIND Simulation 生成风荷载,并将其导入到 RFEM 模型中。 奥地利的 DI Stallinger Johann+Partner 公司负责对该项目的结构设计进行审核。 该公司使用了另外一款结构分析软件,并按照规范 EN 1991-1-4 来设置风荷载。 审核的结果是:两个软件模型在风荷载作用下计算得出的支座反力的偏差最大为 2%。

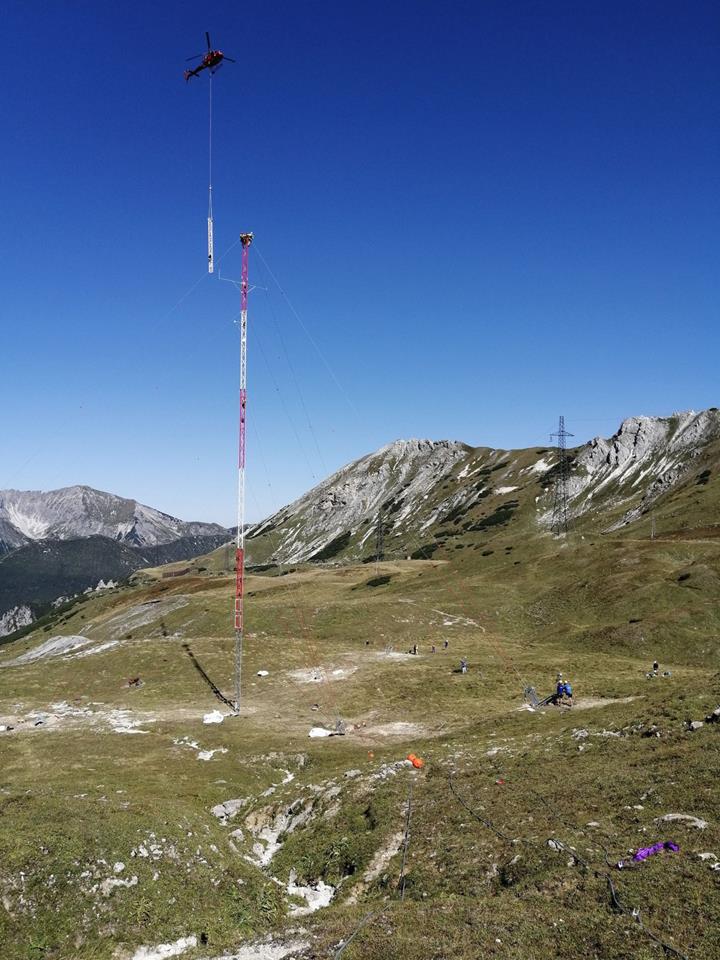

安装桅杆的工作不仅有高空作业人员参与,而且还使用了一架直升机。 该桅杆结构将进行为期 1.5 年的风能测量。

项目位置

Windsfeld
Flachau / Flachauwinkl
Austria

关键词

塔架 桁架 张拉 钢索
