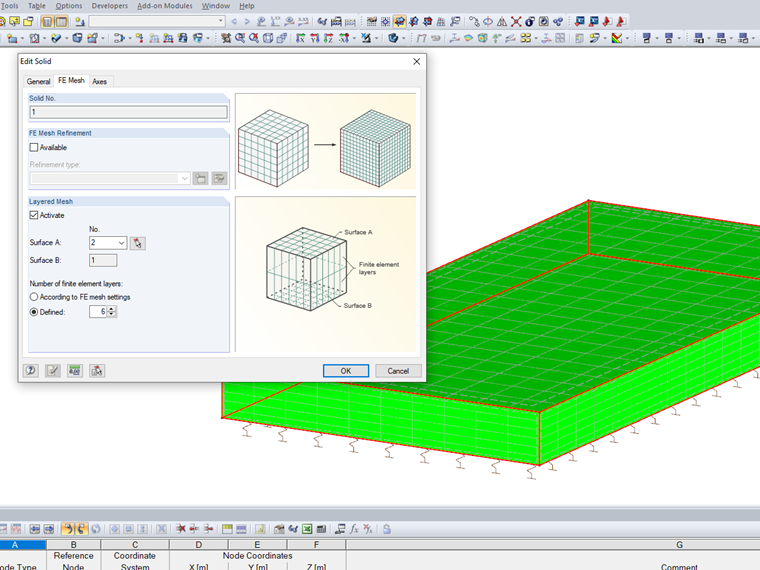

Vícevrstvá síť KP u těles
U těles se nabízí další možnost pro nastavení sítě konečných prvků. Kromě celkového zjemnění sítě konečných prvků lze nastavit také vícevrstvou síť. V takovém případě lze zadat dělení tělesa s konečnými prvky mezi dvěma rovnoběžnými plochami. Tato možnost je vhodná především u protáhlých těles s omezenou výškou.
