Dynamická analýza pro RSTAB 9

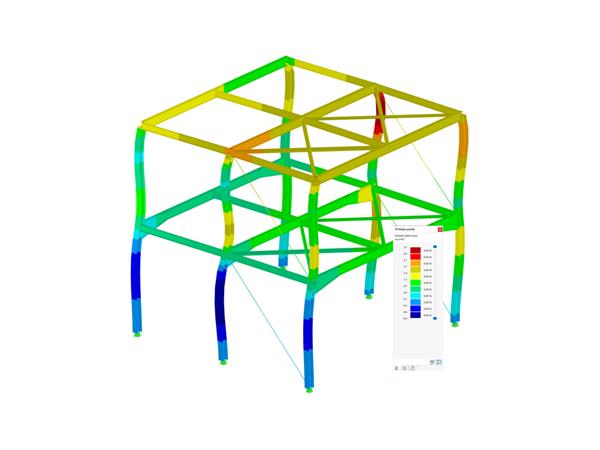

Addon Modální analýza pro RSTAB 9 je výkonný nástroj, který umožňuje rychle a snadno analyzovat vlastní frekvence a vlastní tvary prutových modelů. Všechny potřebné vstupní hodnoty importuje přímo z programu RSTAB a nabízí výkonné řešiče vlastních čísel pro stanovení až 9 999 vlastních čísel. Funkce zahrnují import hmot ze zatěžovacích stavů, zadání přídavných hmot, úpravu matice tuhosti a možnost definovat více modálních analýz pro různé hmoty nebo úpravy tuhosti.

Pro výpočet jsou k dispozici různé řešiče vlastních čísel, které lze vybrat v závislosti na velikosti modelu. Po skončení výpočtu se výsledky včetně vlastních čísel a vlastních tvarů zobrazí v tabulce a lze je zobrazit graficky nebo je animovat.

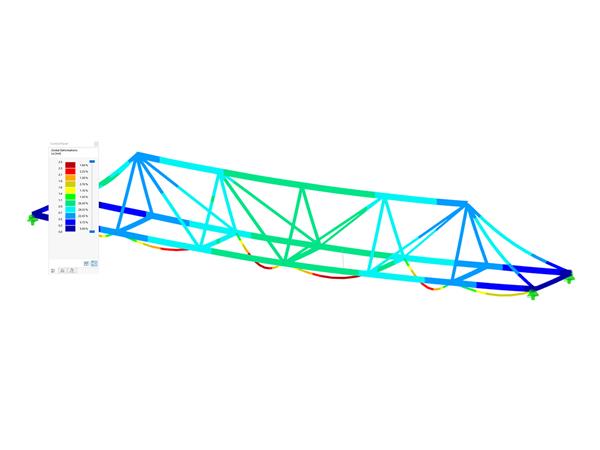

Přírodní síly jsou přirozeným nepřítelem každého statika. Ale nebojte se, i případy zemětřesení můžete v našem programu vypočítat předem. Addon Analýza spektra odezvy vám přitom pomůže. Provádí analýzy zemětřesení metodou multimodální analýzy spektra odezvy. Potřebná spektra lze vytvořit podle norem nebo jako uživatelsky definovaná. Program z nich vygeneruje náhradní statické síly.

Addon má pro vás ještě více, například rozsáhlou databázi akcelerogramů z různých seizmických oblastí. Ty můžete využít při generování spektra odezvy. Upozornění: Předpokladem seizmické analýzy pomocí multimodální analýzy spektra odezvy je analýza vlastních kmitů v addonu Modální analýza.

Addon Časová analýza vám umožňuje provádět dynamickou analýzu vnějšího buzení konstrukcí. Různé budicí funkce lze definovat v tabulkách nebo jako funkce času. Při časové analýze se uplatňuje modální analýza nebo lineární implicitní Newmarkova metoda.

Mezi hlavní funkce patří kombinace uživatelsky definovaných časových diagramů s různými typy zatížení, použití několika nezávislých budicích funkcí a grafické zobrazení výsledků ve výpočtových diagramech. Zadání potřebných grafů časového průběhu síly je uspořádáno intuitivně a umožňuje uživatelsky přívětivou konfiguraci parametrů analýzy. Tento addon se vyznačuje uživatelsky přívětivými možnostmi zadávání a možností výpočtu více analýz současně, což poskytuje inženýrům značnou flexibilitu při vyhodnocování dynamického chování konstrukcí.

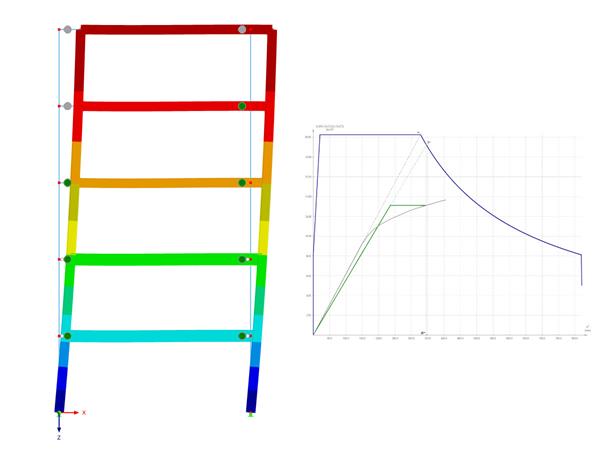

Pomocí addonu Pushover analýza pro RSTAB 9 můžete analyzovat dopady zemětřesení na vaši konkrétní budovu a posoudit tak, zda budova zemětřesení odolá. Addon Pushover analýza umožňuje analyzovat deformační chování budov při seizmickém zatížení.

Křivka únosnosti, která představuje nelineární konstrukční vlastnosti budovy, se vypočítá rozložením vodorovného zatížení po výšce a postupným navyšováním. Tato křivka se pak porovná se seizmickými účinky na základě rozsáhlých databází a metodou podle Eurokódu 8, a tím se stanoví požadovaný posun. Addon nabízí intuitivní zadávání a umožňuje zohlednit nelinearity za účelem realistického posouzení.
