Pro přehlednou dokumentaci můžete navíc zapnout číslování průřezů. Grafiku můžete vložit také do tiskového protokolu.
Databáze znalostí
Panel barev pro průřezy

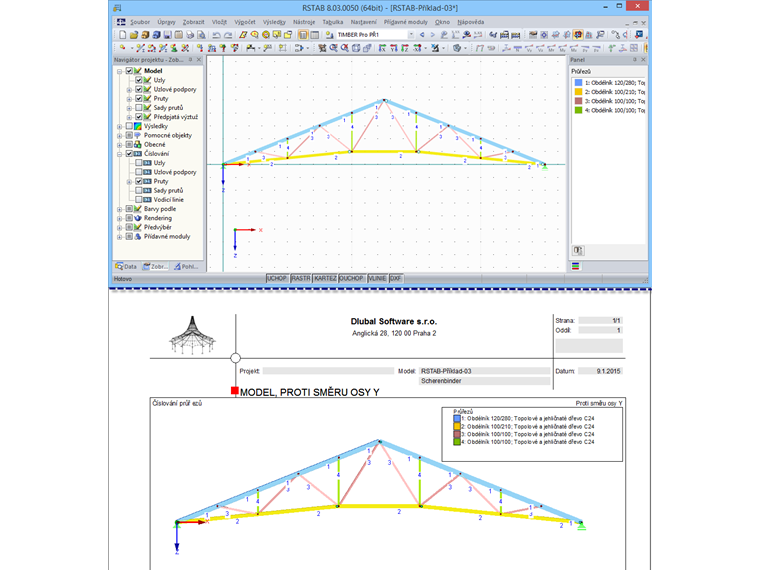

Pro rychlý přehled použitých průřezů můžete zobrazit pruty v barvě odpovídajícího průřezu. Pravým tlačítkem myši v pracovním okně vybereme z místní nabídky možnost "Barvy v grafice podle" → "Průřezů". V aktuální verzi programu můžete použít panel s nastavitelnou stupnicí barev.
