Dotaz

Po otevření modulu se přednastaví materiály a tloušťky ploch definované v programu RFEM. Uzly, které se mají posoudit, jsou rozpoznány automaticky, ale uživatel je může také upravit.

V oblasti s nebezpečím protlačení lze zohlednit otvory. Otvory lze převzít z programu RFEM nebo je lze zadat pouze v přídavném modulu RF-PUNCH Pro, takže nemají vliv na tuhosti RFEM modelu.

Parametry podélné výztuže jsou počet a směr vrstev a krytí betonem, které se zadávají zvlášť pro horní a dolní stranu desky pro každou plochu.
V dalším vstupním dialogu lze zadat všechny další detaily pro uzly protlačení.
Modul rozpozná polohu uzlu protlačení a automaticky nastaví, zda se uzel nachází ve středu desky, na okraji desky nebo v rohu desky.

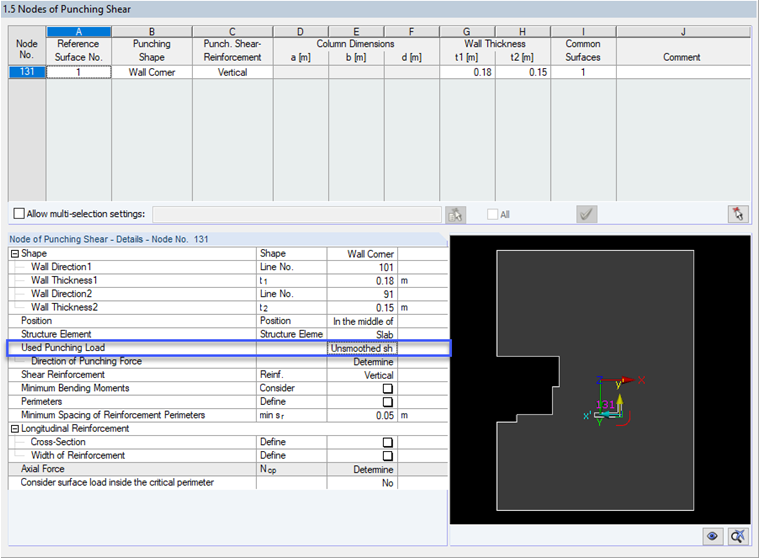

Dále je možné nastavit zatížení pro protlačení, součinitel přírůstku zatížení β a stávající podélnou výztuž. Volitelně lze aktivovat minimální momenty pro stanovení nutné podélné výztuže a rozšířené hlavice sloupu.

Pro snazší orientaci se deska vždy zobrazí s příslušným uzlem protlačení. Můžete také otevřít program pro posouzení od společnosti HALFEN, německého výrobce smykových kolejnic. Všechna data z programu RFEM lze importovat do tohoto programu pro další snadné a efektivní zpracování.

• Převzetí důležitých informací a výsledků z programu RFEM
• Integrované databáze materiálů a průřezů, které lze upravovat
• Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
  • ÖNORM B 1992-1-1:2018-01 (Rakousko)
  • NBN EN 1992-1-1 ANB:2010 (Belgie)
  • BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
  • EN 1992-1-1 DK NA:2013 (Dánsko)
  • NF EN 1992-1-1/NA:2016-03 (Francie)
  • SFS EN 1992-1-1/NA:2007-10 (Finsko)
  • UNI EN 1992-1-1/NA:2007-07 (Itálie)
  • LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
  • LST EN 1992-1-1:2005/NA:2011 (Litva)
  • MS EN 1992-1-1:2010 (Malajsie)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
  • NS EN 1992-1-1:2004-NA:2008 (Norsko)
  • PN EN 1992-1-1/NA:2010 (Polsko)
  • NP EN 1992-1-1/NA:2010-02 (Portugalsko)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
  • SS EN 1992-1-1/NA:2008 (Švédsko)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Slovensko)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
  • UNE EN 1992-1-1/NA:2013 (Španělsko)
  • ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
  • BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
  • TKP EN 1992-1-1:2009 (Bělorusko)
  • CYS EN 1992-1-1:2004/NA:2009 (Kypr)

Kromě výše uvedených národních příloh (NP) je možné definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.

• Kompletní přednastavení vstupních parametrů
• Možnost posoudit sloupy a také konce a rohy stěn na protlačení
• Možnost uspořádání rozšířené sloupové hlavice
• Automatické rozpoznání polohy uzlu protlačení z RFEM modelu
• Rozpoznání křivek či spline linií jako ohraničení kontrolovaného obvodu
• Automatické zohlednění všech otvorů v desce zadaných v programu RFEM
• Konstrukce a grafické zobrazení kontrolovaného obvodu ještě před spuštěním výpočtu
• Kvalitativní stanovení výztuže proti protlačení
• Možnost posouzení s nevyhlazeným smykovým napětím podél kontrolovaného obvodu, které odpovídá skutečnému průběhu smykového napětí na modelu konečných prvků

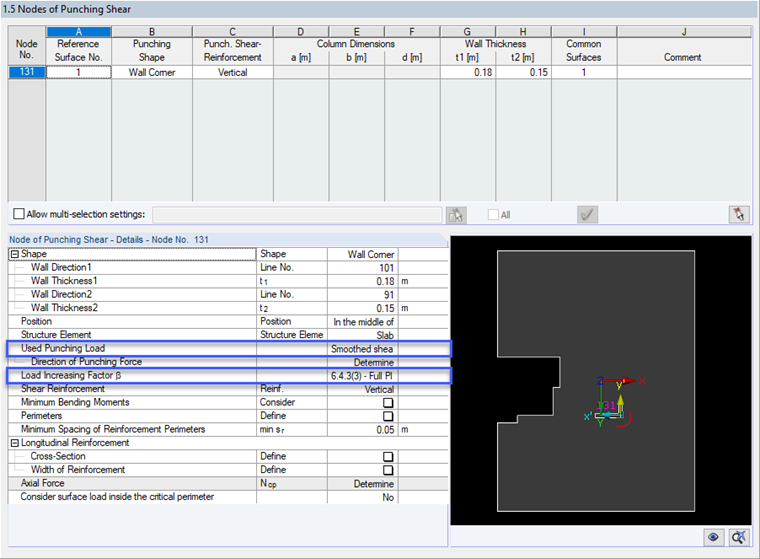

• Stanovení součinitele přírůstku zatížení β na základě plně plastického průběhu smykového napětí podle EN 1992-1-1, čl. 6.4.3 (3), s přihlédnutím k EN 1992‑1‑1, obr. 6.21N jako konstantní součinitele nebo uživatelským zadáním
• Integrace návrhového softwaru výrobce smykových lišt Halfen
• Výsledky v číselné a grafické podobě (3D, 2D a v řezech)
• Posouzení na protlačení s výztuží proti protlačení nebo bez výztuže
• Možnost zohlednit minimální momenty podle EN 1992‑1‑1 při stanovení podélné výztuže
• Posouzení nebo dimenzování podélné výztuže
• Úplná integrace výsledků do tiskového protokolu programu RFEM

Výsledky posouzení na protlačení jsou přehledně uspořádány včetně všech podrobností, takže se mohou kdykoliv zpětně dohledat Součástí výsledků jsou také návrhová a přípustná smyková napětí pro návrhovou únosnost desky ve smyku, stejně jako různé obvody a stupně výztuže. Zároveň se zobrazí případné komentáře s vysvětlivkami.

Další tabulka výsledků obsahuje seznam nutné podélné výztuže nebo výztuže proti protlačení pro každý posuzovaný uzel. K dispozici je i vysvětlující obrázek. Výsledky posouzení lze zobrazit v pracovním okně hlavního programu spolu s příslušnými číselnými hodnotami. Veškeré tabulky výsledků a grafiky lze zahrnout do globálního tiskového protokolu programu RFEM, což zajišťuje přehlednou dokumentaci.
