Odpověď:

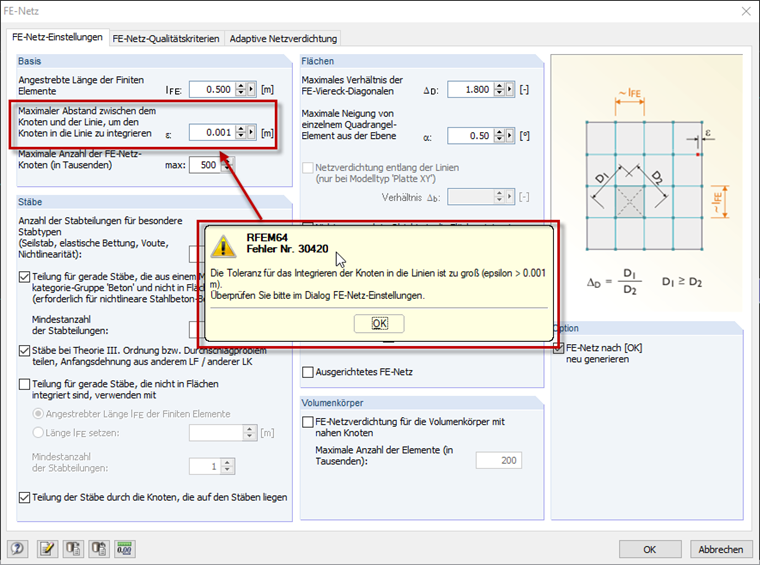

V nastavení sítě konečných prvků prosím snižte maximální vzdálenost mezi uzlem a linií. I při nastavení 0,001 m podle obrázku lze zadat menší hodnotu. Pokud se příslušným nastavením upraví desetinná místa, zobrazí se také celá hodnota.
Dotaz
Při generování sítě konečných prvků se zobrazí chybové hlášení. To říká, že tolerance pro integraci uzlů do linií je příliš velká. Co bych měl vzít do úvahy?
