Dotaz
Lze importovat potrubí z AutoCAD Plant 3D do RF-PIPING Design?
Odpověď:

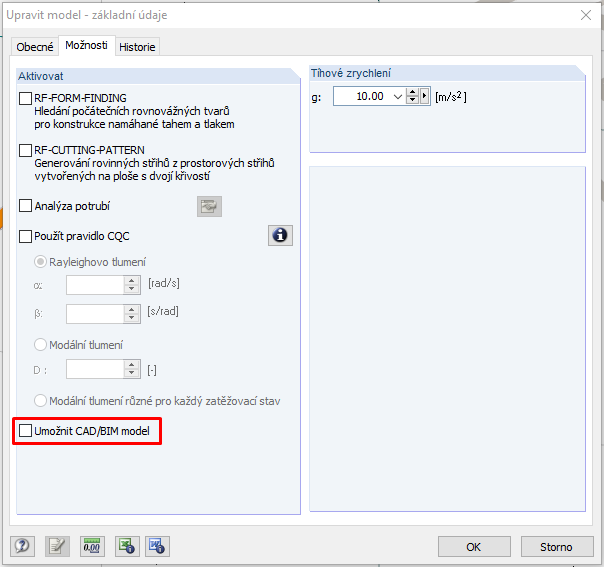

Soubory z AutoCAD Plant 3D lze do programu RFEM načíst pomocí funkce CAD/BIM model. K dispozici jsou formáty STEP (*.stp, *.step), IGES (*.igs, *.iges) nebo případně *ifc, model se načte jako podklad na jehož základě se v RF-PIPING Design vytvoř potrubí.
