Odpověď:

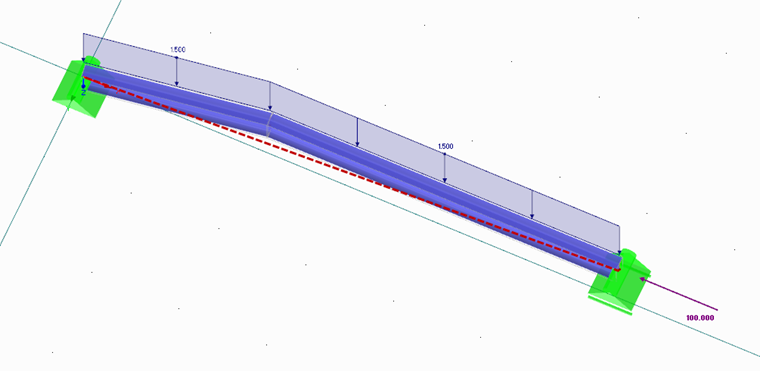

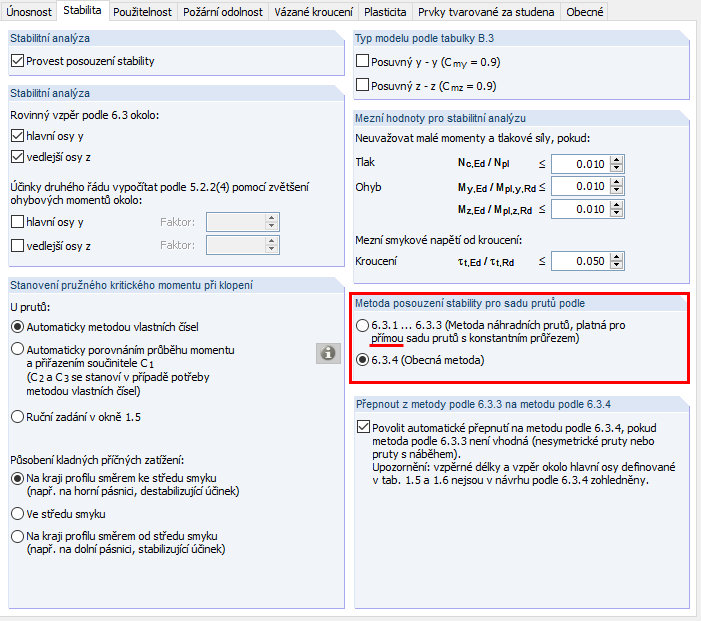

Zkontrolujte prosím, zda všechny sady prutů, které byly vybrány pro posouzení, jsou rovné sady prutů. Metoda náhradního prutu je vhodná pouze pro sady prutů s konstantním průřezem, tedy například bez náběhů. V takovém případě je nutné použít přednastavenou obecnou metodu.
Dotaz
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".Čím by to mohlo být?
