Odpověď:
V přídavném modulu RF-/JOINTS Steel - Column Base se provádí posouzení ohybově tuhé patky sloupu podle EN 1993-1-8. Norma předepisuje pouze posouzení jednoosého ohybu. Posouzení lze provést pro prostý tlak, tah, prostý ohyb nebo kombinaci ohybu a tahu nebo také ohybu a tlaku. Pokud se upozornění potvrdí tlačítkem "Ano", provede přídavný modul všechna posouzení bez zohlednění vnitřní síly Mz.
Dotaz

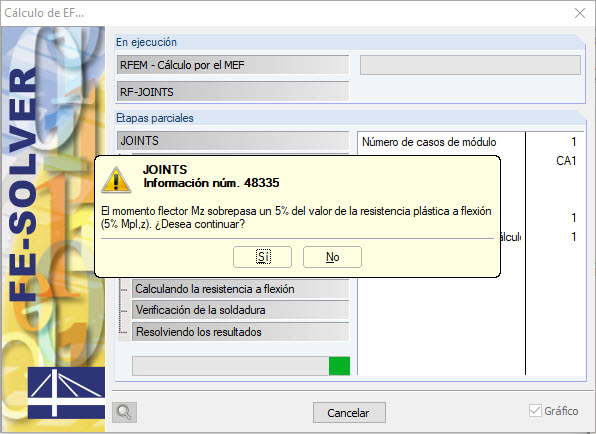

Při výpočtu případu přídavného modulu RF-/JOINTS Steel - Column Base se mi zobrazí upozornění 48335 oznamující, že ohybový moment Mz překračuje 5% plastické momentové únosnosti. Co to znamená?
